Важная информация
Шахта должна соответствовать требованиям к плотности
воздуха, изложенным в местных правилах.
Важная информация
В случае использования труб-вкладышей и/или трубы
забора воздуха их следует тщательно очищать.
Должна быть обеспечена возможность осмотра трубы-
вкладыша.
4.7.2 Материал
Использовать вытяжку материала для отвода продуктов сгорания с
целью определения его применимости для данного оборудования.
1
EN 14471 из EN 1856–1: Этот материал CE сертифицирован в
соответствии с данным стандартом. Для пластика это EN
14471, для алюминия и нержавеющей стали – EN 1856-1.
2
T120: Материал имеет температурный класс T120.
Допускается использование материалов более высокого, но не
более низкого класса.
3
P1: Материал относится к классу давления P1. Также
допускается H1.
4
W: Материал подходит для слива конденсата (W=’wet’). D не
допускается (D=’dry’).
5
E: Материал относится к классу сопротивления E. Классы A–D
также допустимы, F не допускается. Применимо только к
пластику.
Предупреждение
Способы соединений могут различаться в зависимости от
производителя. Запрещается совмещать способы
соединения трубопроводов, муфт и разъемов,
предусмотренные разными производителями Это также
относится к проходкам через крышку и общим каналам.
Используемые материалы должны соответствовать
действующим правилам и нормам.
Таб 12 Обзор свойств материала
Исполнение Отвод дымовых газов Подача воздуха
Материал Свойства материала Материал Свойства материала
Однослойный,
жесткий
Пластик
(1)
Нержавеющая
сталь
(2)
Многослойный,
алюминиевый
(2)
С маркировкой CE
Температурный класс T120
или выше
Класс конденсата W (влаж
ный)
Класс давления P1 или H1
Класс огнестойкости E и вы
ше
(3)
Пластик
Нержавеющая
сталь
Алюминий
С маркировкой CE
Класс давления P1 или H1
Класс огнестойкости E и вы
ше
(3)
(1) согласно EN 14471
(2) согласно EN 1856
(3) согласно EN 13501-1

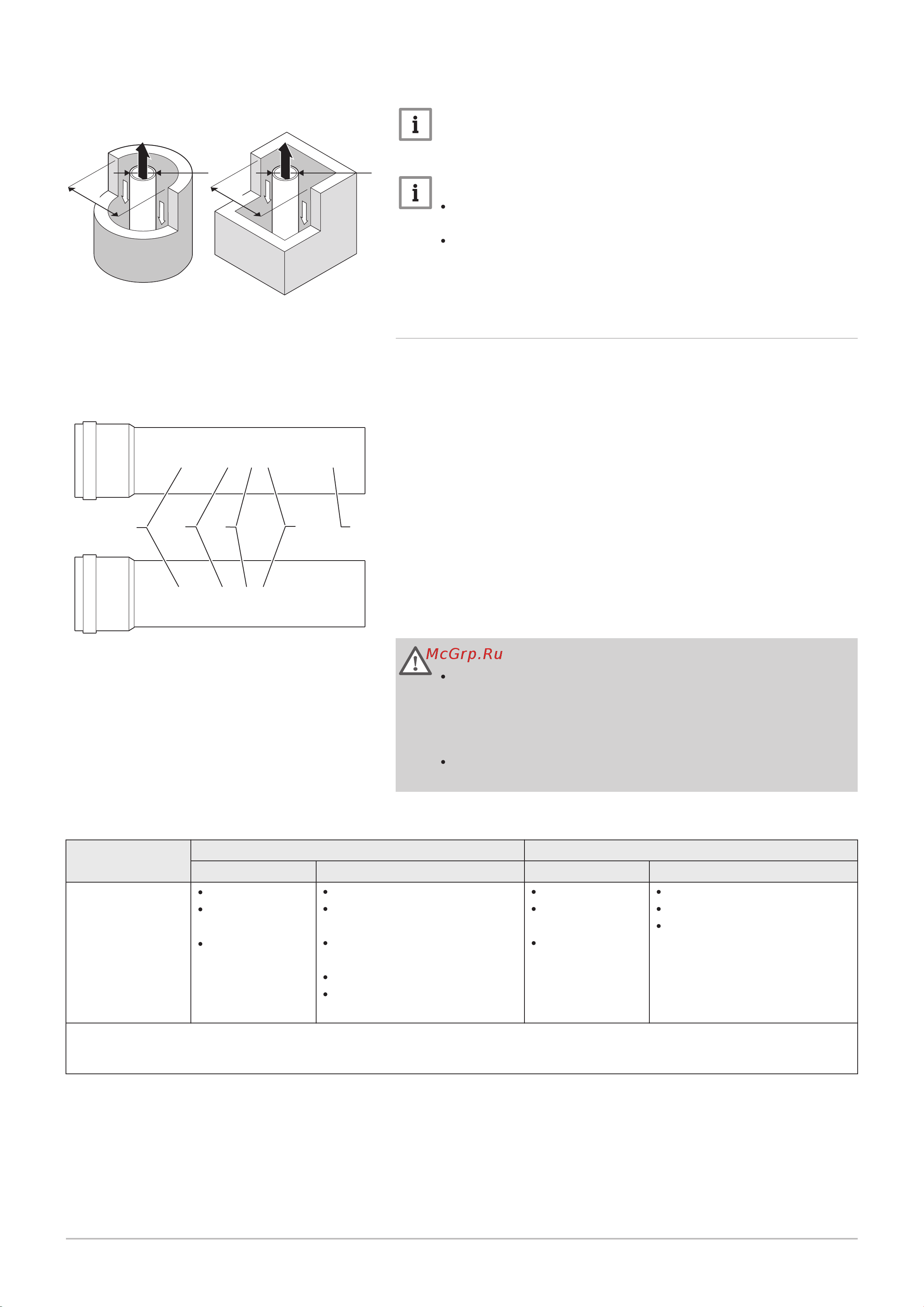

Рис.5 Минимальные размеры шахты
или канала C
93(X)
AD-3000330-03
□
D
Ø
D
Рис.6 Простая вытяжка
AD-3001120-01
EN 14471 - T120 P1 W 1 O50 LI E U0
EN 1856-1 - T120 P1 W VxL40045 G(xx)
1
3
2
4
5
4 Подготовка установки
7725160 - v.01 - 12062019 AMC Pro 21
