5.4 Подключение контура отопления

1. Снять пылезащитную крышку с фитинга подающей линии

отопления в нижней части котла.

2. Подключить подающий трубопровод отопления к фитингу

подающей линии отопления.

3. Снять пылезащитную крышку с фитинга обратной линии

отопления

в нижней части котла.

4. Подключить обратный трубопровод отопления к фитингу

обратной линии отопления.

5. Установить насос на обратный трубопровод отопления .

Более подробно - см.

Подключение насоса ШИМ, Страница 35

Подключение стандартного насоса, Страница 34

5.5 Подключение трубопровода для отвода конденсата

1. Установить пластиковый трубопровод отвода (диаметром 32 мм

или больше), который заканчивается в канализации.

2. Установить гибкий шланг для слива конденсата в трубу.

3. Установить гидрозатвор или сифон на отводящий трубопровод.

4. Установить сифон.

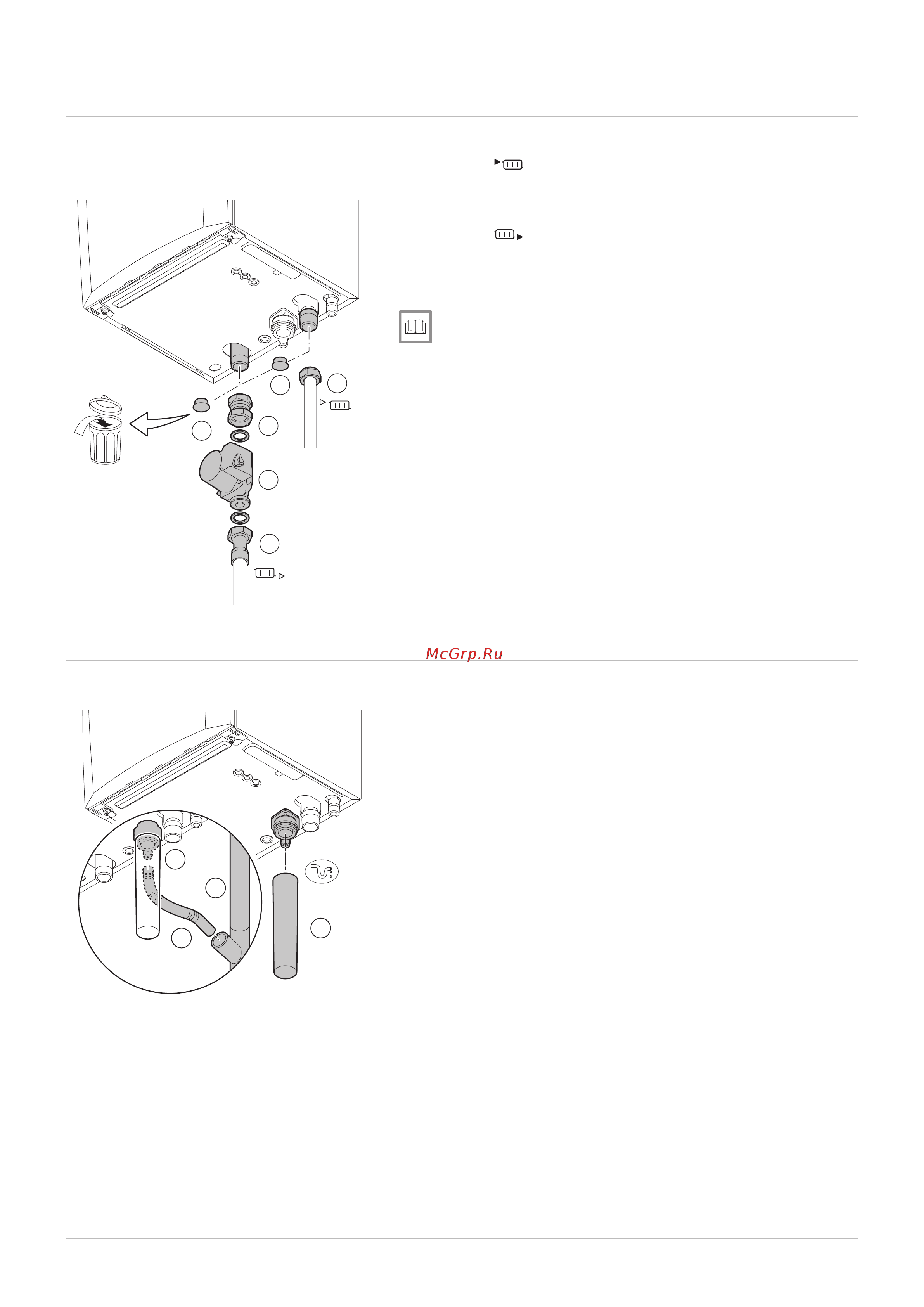

Рис.15 Подключение подающей и

обратной линии отопления

AD-4100110-01

Рис.16 Подключение трубопровода для

отвода конденсата

AD-0000024-02
