Best Sound Control
®
L’interno delle autovetture è uno degli ambienti più complessi e delicati per la riproduzione
musicale. Ogni abitacolo ha un suono particolare, richiede soluzioni di installazione
specificamente dedicate e la risoluzione di differenti problemi: il rapporto tra suono diretto e
suono riflesso, la posizione reciproca dei vari altoparlanti del sistema e la loro distanza e
angolazione dal punto di ascolto.
Le soluzioni per questi problemi sono a volte contrastanti e complesse da attuare,
richiedono investimenti onerosi e installazioni complicate.
Lo studio approfondito dell’acustica in abitacolo e l’esperienza diretta di ascolto e installazione
del Team HERTZ ha portato alla realizzazione di un nuovo tipo di filtro crossover.
Il BSC
®
Best Sound Control è in grado di adattare la risposta dei sistemi SPACE ad ogni
tipo di abitacolo e ad ogni posizione di ascolto.
Questo sistema opera una compensazione costante della risposta in fase e in ampiezza
degli altoparlanti, effettuando una correzione nel dominio del tempo e della frequenza in
grado di compensare lo sfasamento derivante dal posizionamento dei componenti in
abitacolo e la distanza del punto di ascolto dei due canali stereofonici.

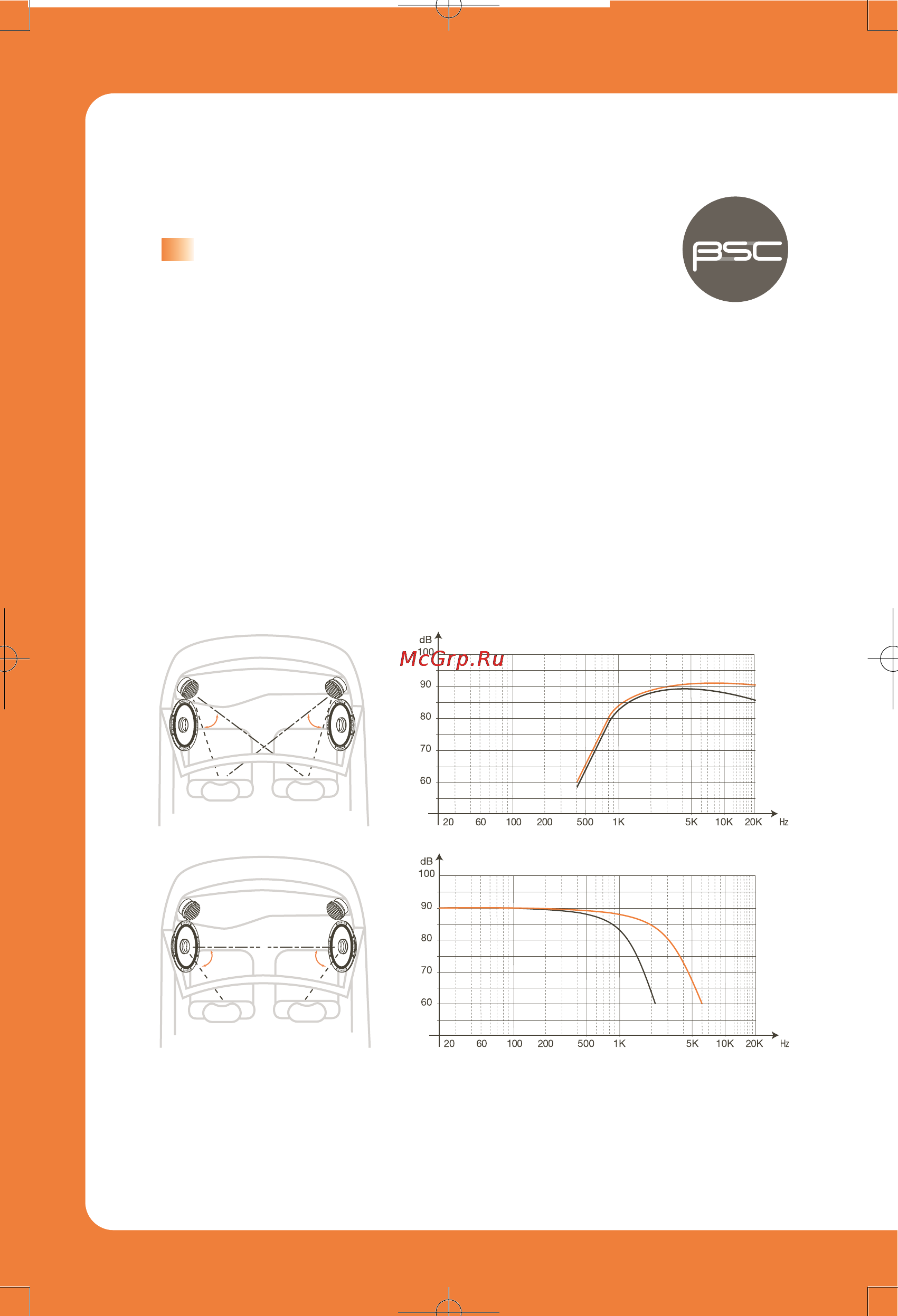

In condizioni di installazione standard il differente posizionamento dei canali Left e Right
rispetto al punto di ascolto produce un’alterazione in ampiezza e fase del segnale percepito.
Si perde energia sulle frequenze alte e la gamma di frequenza riprodotta dai medi è leggermente
alterata così che il suono è impreciso e l’immagine acustica sfocata.
0°
30°
0°
45°
30°
30°
45°
45°
_ p __// g
