Автоброня 111.00958.1 Руководство по эксплуатации онлайн
111.00958.1
МАРКА
ГОД
ВЫПУСКА
ОБЪЕМ
ДВИГАТЕЛЯ
ТИП КПП
ТИП
ПРИВОДА
Производитель вправе вносить изменения в конструкцию защиты.
Техническая поддержка: supp@rivalauto.com
МОДЕЛЬ
Состав изделия:

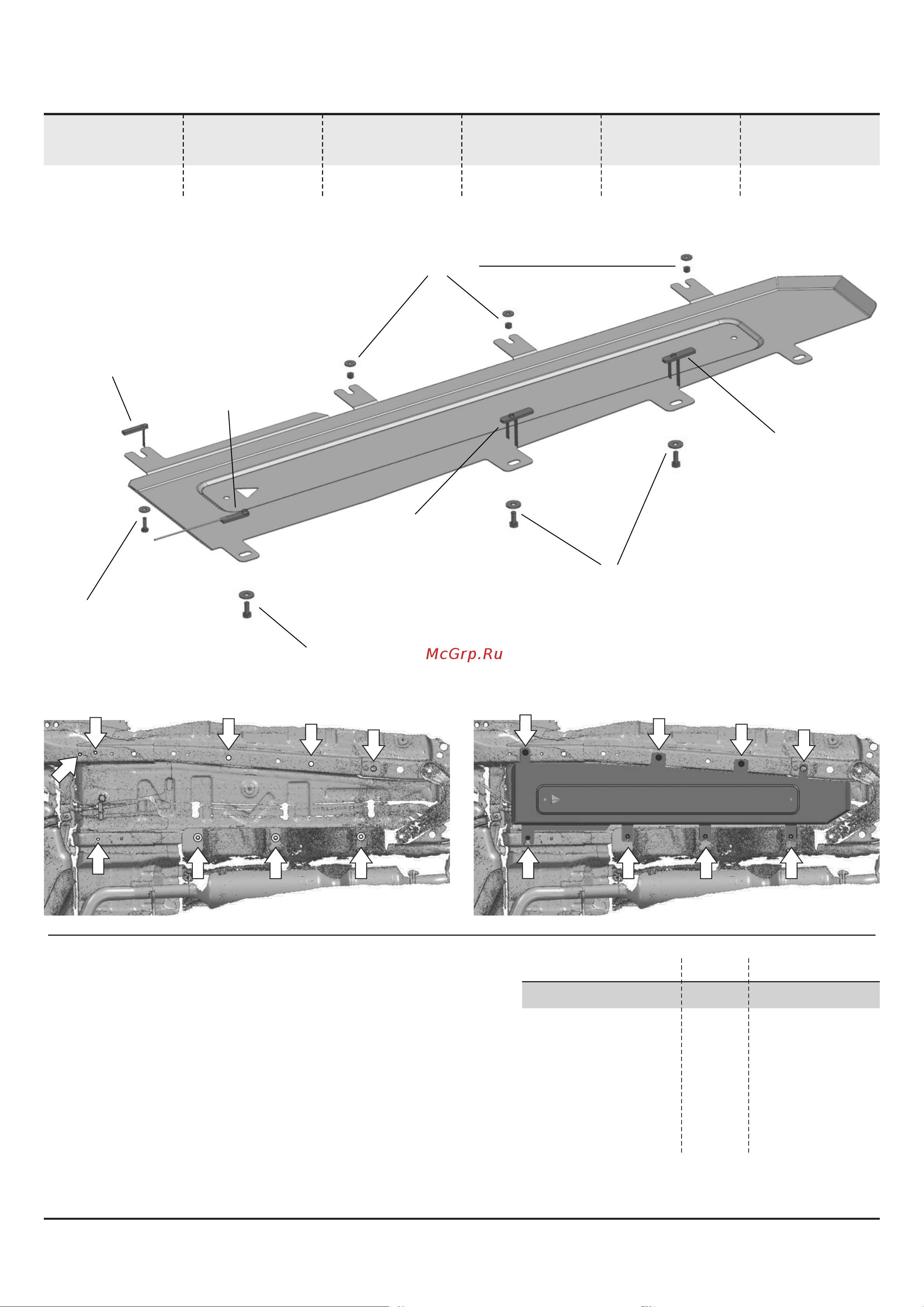

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА МАГИСТРАЛЕЙ
Инструкция по установке:
1. Снять гайки теплозащиты со шпилек (А)
2. Закрутить гайки М6 с шайбой 6 на 1-2 оборота на шпильки (А)
3. Вложить закладные М8 в отверстия лонжерона (Б), закладную М6 в
отверстие (В) и зафиксировать разогнув усики.
4. Закрутить болт М6х30 с шайбой 6 на 1-2 оборота в установленную
закладную (В).
5. Выкрутить штатный болт (Г).
6. Завести защиту на установленный болт М6 (В) и шпильки (А).
Зафиксировать защиту штатным болтом (Г).
7. Закладную с проволокой М8 завести через отверстия лонжерона (Д) и
совместить с отверстием (Е).
8. Зафиксировать защиту болтами М8х20 с шайбой 8 в установленную
закладную (Е) и закладные М8 (Б)
9. Затянуть болты с необходимым усилием. Использование
пневмоинструмента запрещено.
Jetour
X70 Plus
2023- 1.6 РОБОТ
ПЕРЕДНИЙ
1шт.
3шт.
4шт.
3шт.
1шт.
2шт.
1шт.
3шт.
1шт.
Болт М6х30
Болт М8х20
Шайба 6
Шайба 8
Закладная М6
Закладная М8
Закладная
с проволокой М8
Гайка М6
Экран
Момент затяжкиКол-воНаименование
9Нм
24Нм
9Нм
Болт М8х20
Шайба 8
Болт М8х20
Шайба 8
Болт М6х30
Шайба 6
Гайка М6
Шайба 6
Закладная
М8
Закладная
М6
Закладная
с проволокой М8
Закладная
М8
А
А
А
Б
Б
В
Г
Д
Е
А
А
А
Б
Б
В
Г
Е
