Rival 333.0942.1 Руководство по эксплуатации онлайн
МАРКА
ГОД
ВЫПУСКА
ОБЪЕМ
ДВИГАТЕЛЯ
ТИП КПП
ТИП
ПРИВОДА
Производитель вправе вносить изменения в конструкцию защиты.
Техническая поддержка: supp@rivalauto.com
МОДЕЛЬ
Состав изделия:

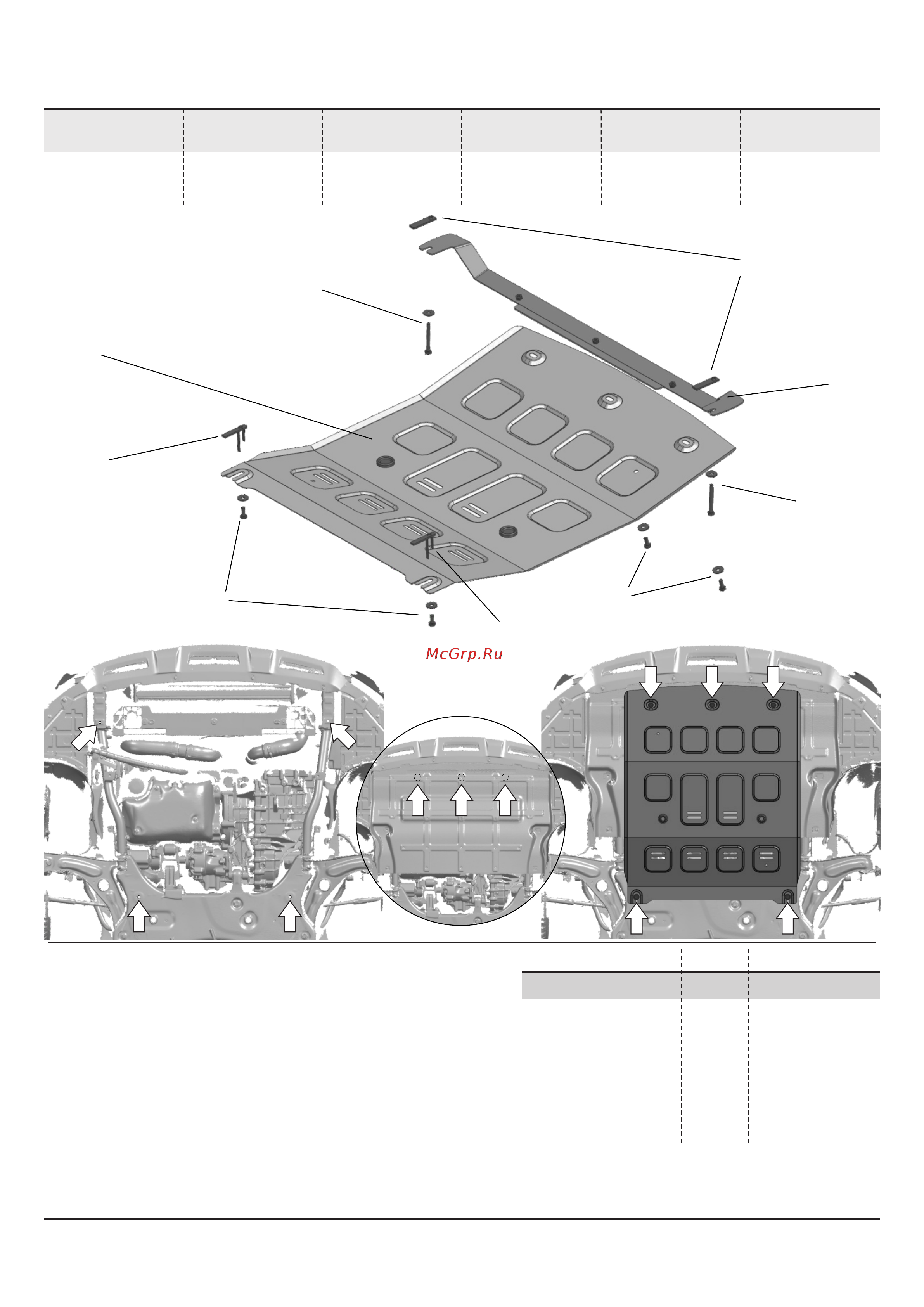

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА
111.0942.1
333.0942.1
1. Установить закладные М8х65 с усиками в отверстия (А). Вкрутить болты
М8х20 с шайбой 8 в установленные закладные.
2. Не снимая пыльник, установить защиту на вкрученные болты М8х20,
прислонить защиту к пыльнику и отметить на нем места (Б) для крепежных
точек защиты к балке.
3. Снять защиту. Снять штатный пыльник.
4. В отверстия (В) вставить болты М8х70 с шайбой 8 (для VХ), либо М6х70 с шайбой 6 и
шайбой 8(для TXL).
Cквозь усилитель бампера, с другой стороны на вставленные болты установить гайки
закладные М8х50 (для VX), либо закладные М6 (для TXL).
5. На установленные болты закрепить балку.
6. Сделать отверстия в пыльнике в местах (Б).
7. Установить штатный пыльник на место.
8. Завести защиту на вкрученные болты в местах (А) и закрепить защиту к
балке в местах (Г) болтами М8х20 и шайбой 8.
7. Затянуть болты с необходимым усилием. Использование пневмоинструмента
запрещено.
EXEED
VX
2020- 2.0 РОБОТ
ПОЛНЫЙ
2шт.
2шт.
5шт.
2шт.
7шт.
2шт.
2шт.
2шт.
1шт.
1шт.
Болт М6х70
Болт М8х70
Болт М8х20
Шайба 6
Шайба 8
Закладная М6
Закладная М8х50
Закладная М8х65
Балка
Экран
Момент затяжкиКол-воНаименование
9Нм
24Нм
24Нм
EXEED
TXL
2020- 2.0 РОБОТ
ПОЛНЫЙ
Болт М8х70
Шайба 8
(ДЛЯ VX)
Болт М8х20
Шайба 8
Закладная
М6
(ДЛЯ TXL)
Болт М8х20
Шайба 8
Закладная
М8х65
Закладная
М8х65
Закладная
М8х50
(ДЛЯ VX)
Болт М6х70
Шайба 6
Шайба 8
(ДЛЯ TXL)
Болт М8х70
Шайба 8
(ДЛЯ VX)
Болт М6х70
Шайба 6
Шайба 8
(ДЛЯ TXL)
Балка
Защита картера
Инструкция по установке:
А
А
А
А
Б
Б
Б
В
В
Г
Г
Г
