Rival 333.9310.1 Руководство по эксплуатации онлайн
Болт М6х30
Болт М6х40
Болт М6х50
Втулка 15 мм
Шайба 6
Шайба 8
Экран
1 шт.
1 шт.
1 шт.
2 шт.
3 шт.
3 шт.
1 шт.
111.9310.1/333.9310.1

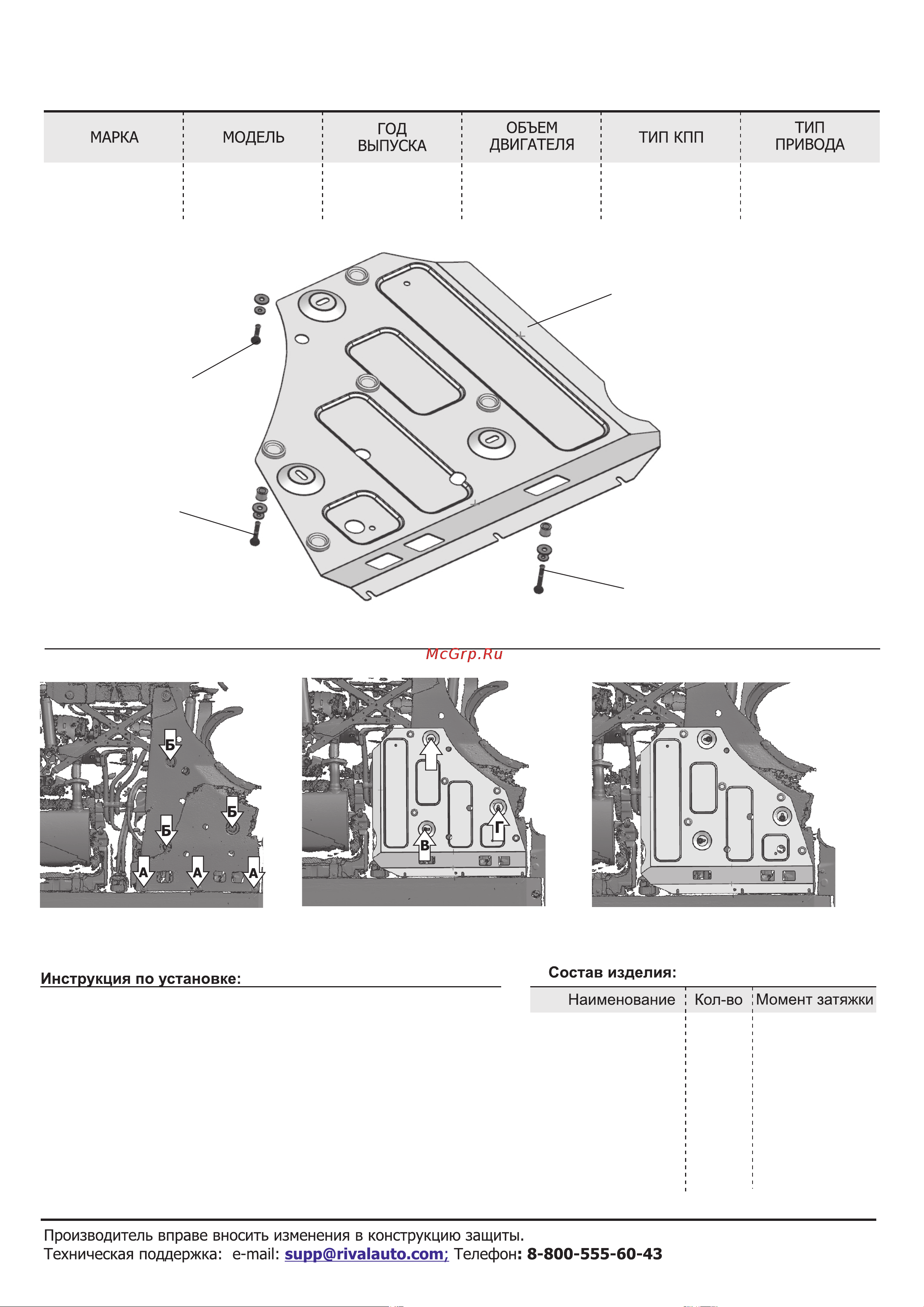

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА
АКПП
9.8 Нм
9.8 Нм
9.8 Нм
1. Выкрутить штатный крепёж в точках (А) на 2-3 оборота (рис.1).
2. Выкрутить штатный крепёж в точках (Б) (рис. 1).
3. Завести защиту открытыми пазами на выкрученный штатный крепёж в точках (А).
4. Закрепить защиту шайбой 6, шайбой 8 и болтом М6х50 через втулку 15 мм (В) (рис. 2).
5. Закрепить защиту шайбой 6, шайбой 8 и болтом М6х40 через втулку 15 мм (Г) (рис. 2).
6. Закрепить защиту шайбой 6, шайбой 8 и болтом М6х30 (Д) (рис. 2).
7. Затянуть все резьбовые соединения с необходимым усилием. Использование пневмоинструмента
запрещено.
Voyah
Free
2023-
гибрид
Полный
Д
Экран
Болт М6х30
Шайба 6
Шайба 8
Рис. 1
Рис. 2
Рис. 3
Болт М6х40
Втулка 15 мм
Шайба 6
Шайба 8
Болт М6х50
Втулка 15 мм
Шайба 6
Шайба 8
