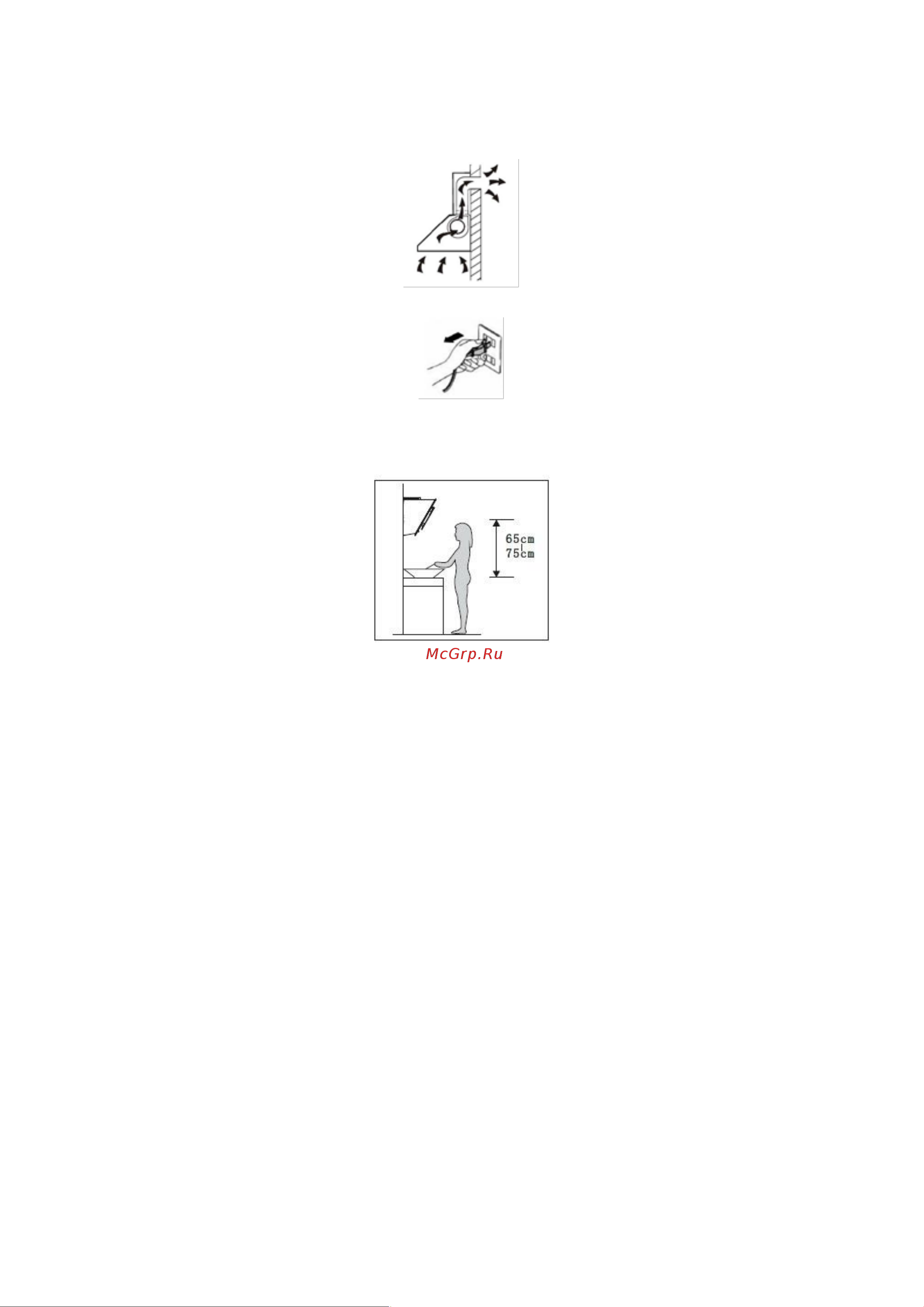

Если Ваше вентиляционное отверстие выходит наружу, вытяжку можно

подключить, как показано на рисунке ниже, с помощью вытяжного канала (из

алюминия, гофрированной трубы или любого негорючего материала с внутренним

диаметром 150 мм).

• Перед установкой выключите устройство и отсоедините его от розетки.

• Для достижения наилучшего эффекта вытяжку следует размещать на

расстоянии 65-75 см от варочной поверхности

1. Определившись с высотой установки вытяжки, измерьте положение отверстий

для подвешивания вытяжки, кронштейна внутреннего короба и

предохранительных отверстий. Просверлите 8 отверстий диаметром 8 мм и

вставьте в них дюбели. Закрепите кронштейн внутреннего короба на стене с

помощью 2-х винтов ST4 x 40 мм. Вверните 2 винта ST4 x 8 мм в отверстие для

подвешивания корпуса вытяжки, при этом установленные винты должны

выступать из стены на 3-5 мм для подвешивания. Фиксированное положение

кронштейна внутреннего короба - это самое высокое место короба. Смотрите

рис. 2.

Рис. 1
