2. Установите V-образную заслонку и расширительную трубу на вытяжку.

Закрепите расширительную трубу на выпускном отверстии с помощью стяжки

(опционально)

3. Повесьте вытяжку.

4. Установите кронштейн наружного короба на наружный короб с помощью 2

винтов ST4*8 мм, убедитесь, что внутренний короб можно свободно сдвигать.

Смотрите рис. 5.

5. Закрепите вытяжку с помощью 2 предохранительных винтов ST4*30 мм.

Примечание: Два предохранительных отверстия диаметром 6 мм расположены

на задней панели корпуса. Установите два короба на вытяжку, закрепите

наружный короб на стене 2 шурупами ST4*40 мм и выведите расширительную

трубу наружу. Смотрите рис. 6.

6. Отрегулируйте высоту внутреннего короба в соответствии с положением

отверстия для кронштейна

наружного короба

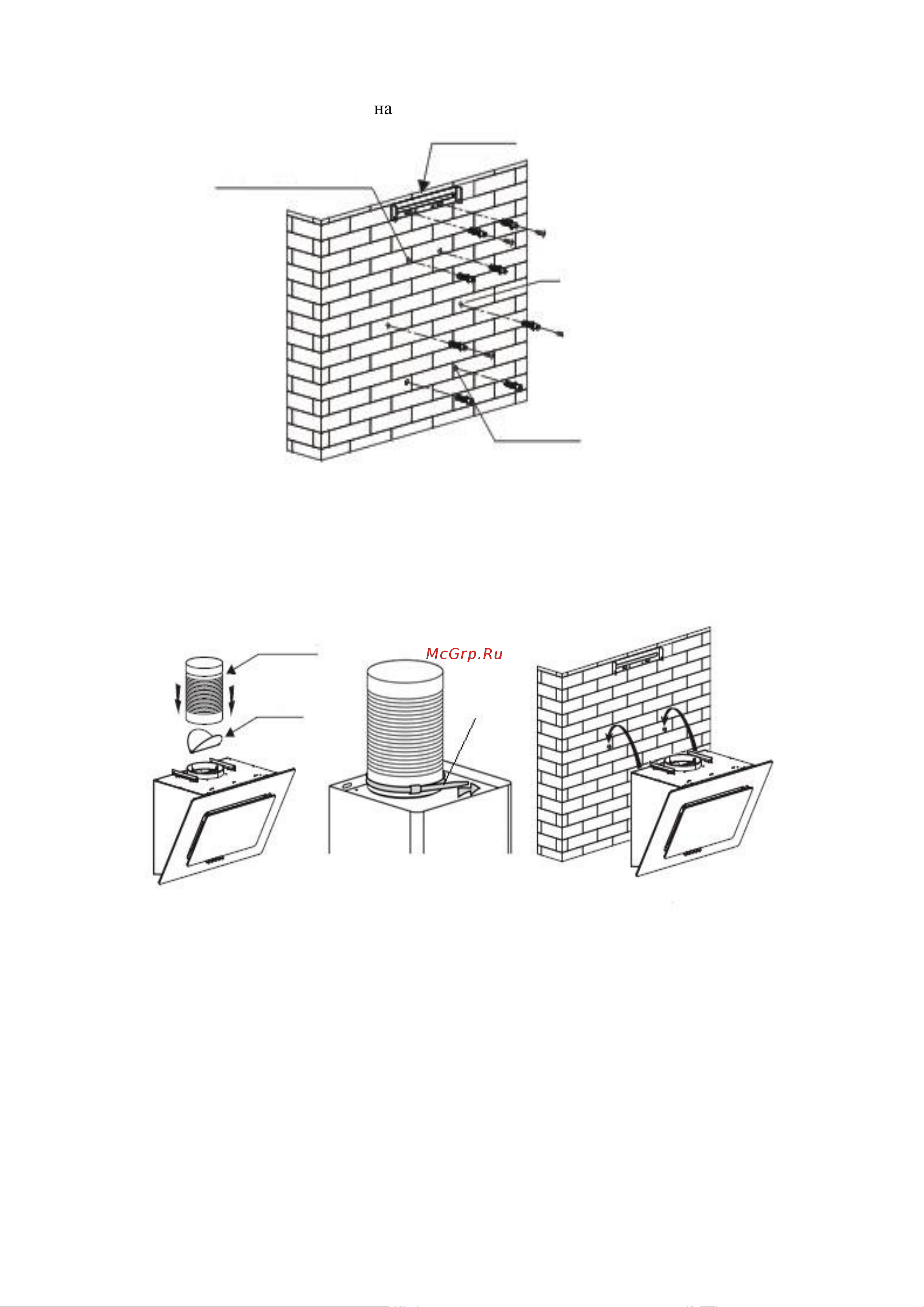

Рис. 2

отверстия для кронштейна

внутреннего короба

отверстия для

подвешивания

корпуса

предохранительные

отверстия

Стяжка

V-образная

заслонка

Расширительная

труба

Рис. 3

Рис. 4
