ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

Полуавтоматическая сварка в среде защитного газа

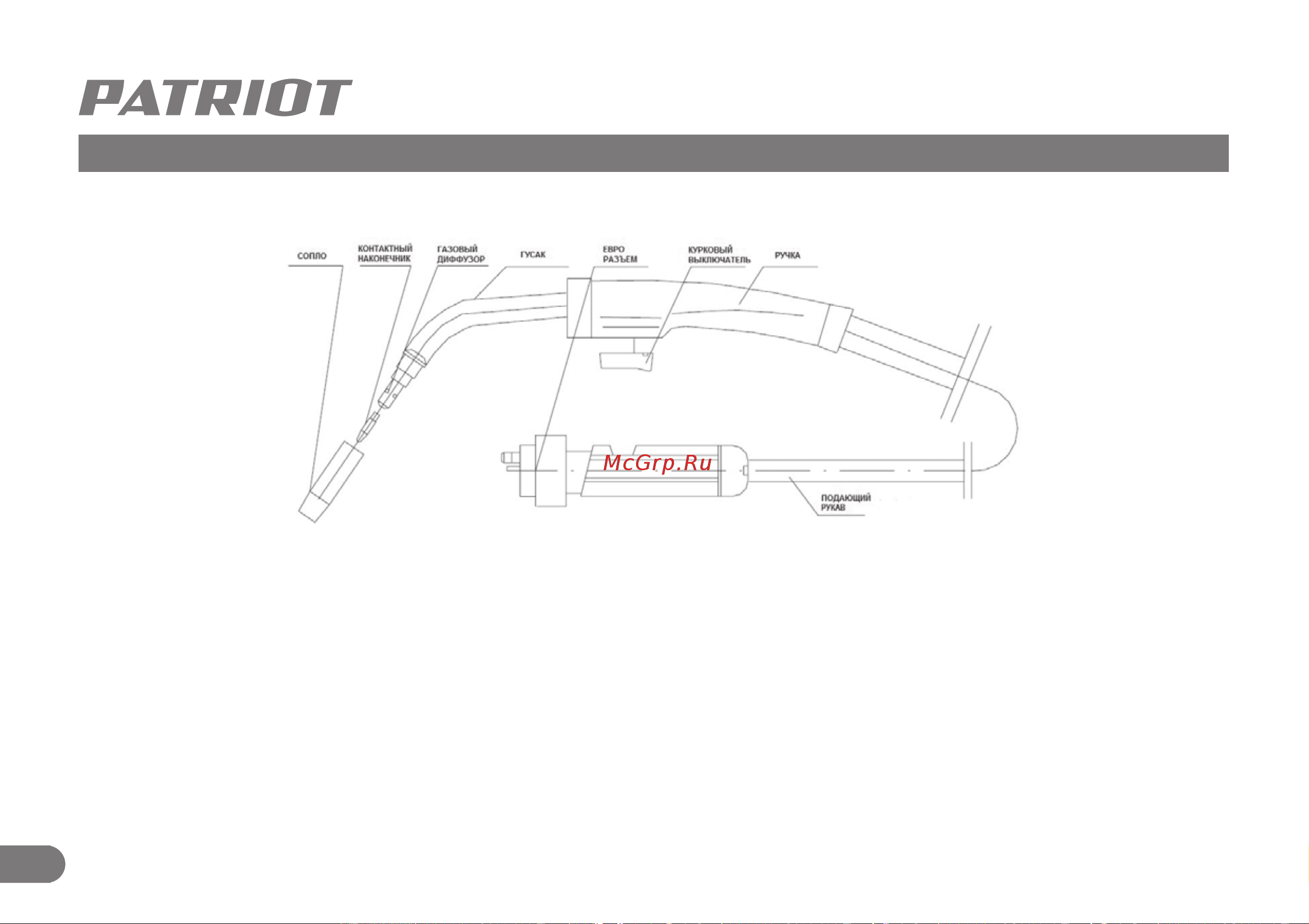

Горелка служит для подведения к месту сварки проволоки, газа и

напряжения. Подключается к аппарату с помощью специального

евро разъема (WMA 205 MQ, WMA 225 MQ) или используется жест-

кое соединение (WMA 175M).

С помощью гибкого подающего рукава проволока, газ и напряже-

ние подаются на сварочный пистолет.

Внутри рукава проходит направляющий канал, газовый шланг,

силовой электрокабель и повода управления.

В ручке сварочного пистолета установлен курковый выключа-

тель. При нажатии на выключатель подается сигнал автоматике

управления в аппарате, после чего происходит включение меха-

низма подачи проволоки, открытие клапана подачи газа и сра-

батывание силового реле подачи напряжения на наконечник

горелки.

Окончание сварочного пистолета состоит из контактного нако-

нечника газового диффузора и сопла.

Через газовый диффузор подается газ и далее через сопло по-

падает непосредственно к месту сварки. Контактный наконечник

служит для передачи напряжения на сварочную проволоку, и его

диаметр должен соответствовать диаметру проволоки. Сопло и

сварочный наконечник находятся в непосредственной близо-

сти от места сварки и требуют периодической замены, т.к. под-

вергаются воздействию высоких температур. Также периодиче-

ски, но гораздо реже, требует замены газовый диффузор.
