Patriot WMA 225MQ [14/0] Подготовка и порядок работы

ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

Перед началом работ.

• Подключите кабель электропитания к сети 230В.

• Убедитесь, что выключатель питания находится в положении

«Выкл».

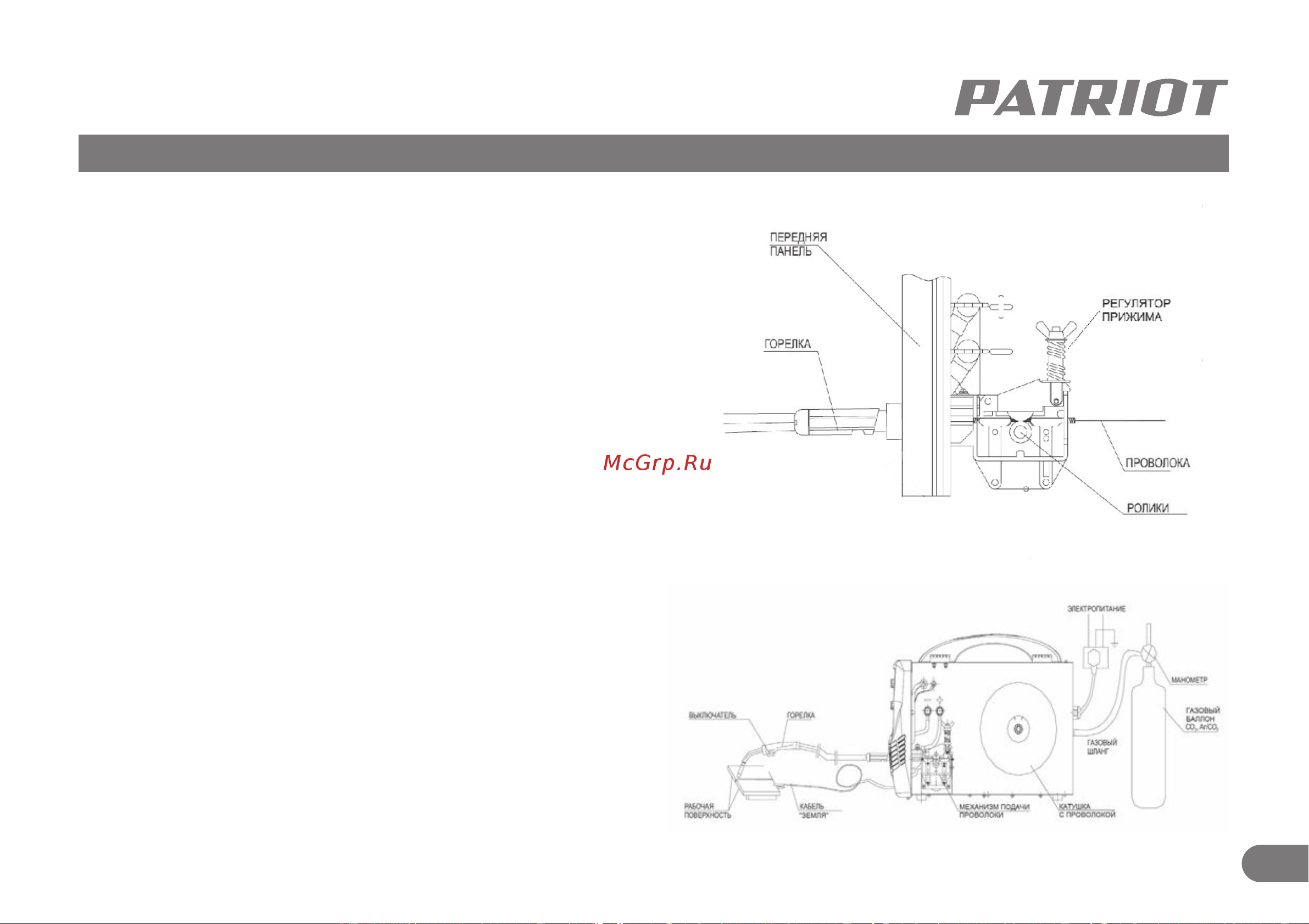

Подключение горелки к сварочному аппарату

(WMA 205MQ / WMA 225MQ).

Установка возможна только в одном положении. На штуцере

евроразъема горелки необходимо совместить направляющую

риску с соответствующей риской на гнезде, установленном на

корпусе аппарата. После вставить штуцер в гнездо до упора и по-

вернуть фиксирующее кольцо на штуцере.

Установка катушки с проволокой

Откройте боковую крышку аппарата. Установите катушку с про-

волокой. Проволока должна подаваться снизу катушки. Затяните

крепление катушки с проволокой.

Ослабив регулятор прижима проволоки, отведите его в сторону,

при этом должна подняться колодка с верхним прижимным ро-

ликом механизма подачи.

Протяните проволоку с катушки через механизм таким образом,

чтобы она попала в канавку нижнего подающего ролика (убеди-

тесь, что канавка ролика соответствует диаметру проволоки).

Прижмите проволоку, опустив колодку с верхним прижимным ро-

ликом и, затем установите на место регулятор прижима проволоки.

Отрегулируйте прижим проволоки регулятором (подающий ро-

лик не должен проскальзывать во время работы).
