Автоброня 111.02025.1 Руководство по эксплуатации онлайн
111.02025.1

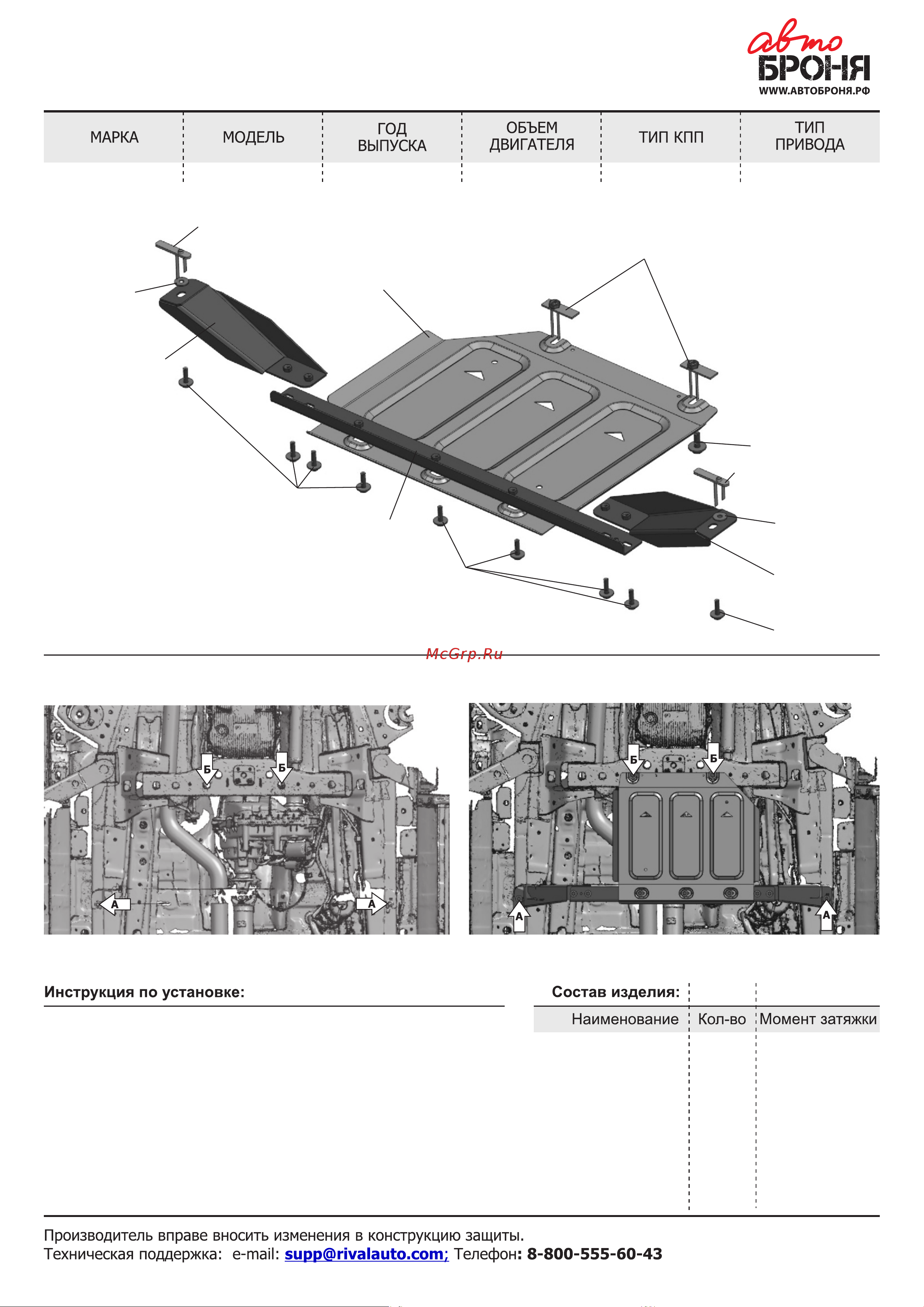

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА РК
AКПП
GREAT WALL POER 2021- 2.0
ПОЛНЫЙ
Защита
Балка
Кронштейн 1
Кронштейн 2
Болт М8х30
Болт М10х30
Шайба 8
Шайба 10
Гайка закладная М8
Гайка закладная М10
1 шт.
1 шт.
1 шт.
1 шт.
9 шт.
2 шт.
11 шт.
2 шт.
2 шт.
2 шт.
24 Нм
47 Нм
1. Установить гайки закладные М10 в отверстия (Б), разогнуть усики.
2. Вкрутить на несколько оборотов болты М10х30 с шайбами 10 в закладные М10 (Б).
3. Установить гайки закладные М8 в отверстия (А), разогнуть усики.
4. Установить кронштейны, зафиксировать болтами М8х30 с шайбами 8 к
закладным в позициях (А), между рамой и кронштейном установить шайбу 8.
5. Установить балку на кронштейны, зафиксировать болтами М8х30 с шайбами 8.
6. Установить защиту: переднюю часть завести на установленные болты М10 в
позициях (Б), заднюю часть закрепить болтами М8х30 с шайбами 8 к балке.
7. Затянуть все резьбовые соединения с необходимым усилием. Использование
пневмоинструмента запрещено.
Болт М8х30
Шайба 8
Болт М10х30
Шайба 10
Защита
Гайка закладная М10
Болт М8х30
Шайба 8
Болт М8х30
Шайба 8
Гайка закладная М8
Гайка закладная М8
Шайба 8
Шайба 8
Кронштейн 2
Кронштейн 1
Балка
