WWW.RIVALAUTO.COM

Защита

Балка

Кронштейн 1

Кронштейн 2

Болт М8х30

Болт М10х30

Шайба 8

Шайба 10

Гайка закладная М8

Гайка закладная М10

1 шт.

9 шт.

2 шт.

11 шт.

2 шт.

333.2025.1

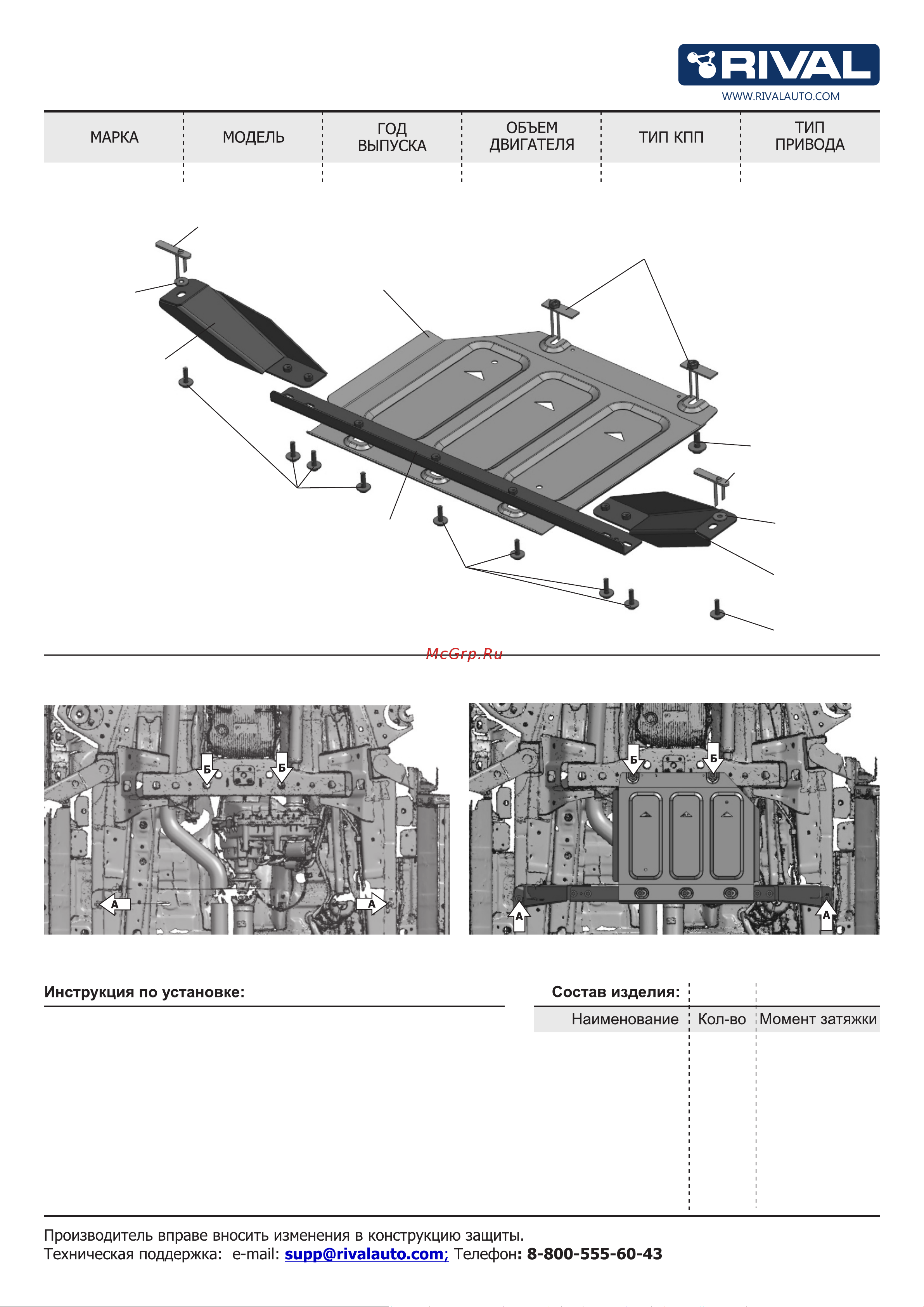

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА РК

AКПП

24 Нм

47 Нм

1. Установить гайки закладные М10 в отверстия (Б), разогнуть усики.

2. Вкрутить на несколько оборотов болты М10х30 с шайбами 10 в закладные М10 (Б).

3. Установить гайки закладные М8 в отверстия (А), разогнуть усики.

4. Установить кронштейны, зафиксировать болтами М8х30 с шайбами 8 к

закладным в позициях (А), между рамой и кронштейном установить шайбу 8.

5. Установить балку на кронштейны, зафиксировать болтами М8х30 с шайбами 8.

6. Установить защиту: переднюю часть завести на установленные болты М10 в

позициях (Б), заднюю часть закрепить болтами М8х30 с шайбами 8 к балке.

7. Затянуть все резьбовые соединения с необходимым усилием. Использование

пневмоинструмента запрещено.

GREAT WALL POER 2021- 2.0

ПОЛНЫЙ

Болт М8х30

Шайба 8

Болт М10х30

Шайба 10

Защита

Гайка закладная М10

Болт М8х30

Шайба 8

Болт М8х30

Шайба 8

Гайка закладная М8

Шайба 8

Кронштейн 2

Кронштейн 1

Балка
