Автоброня 111.00936.1 Руководство по эксплуатации онлайн
111.00936.1

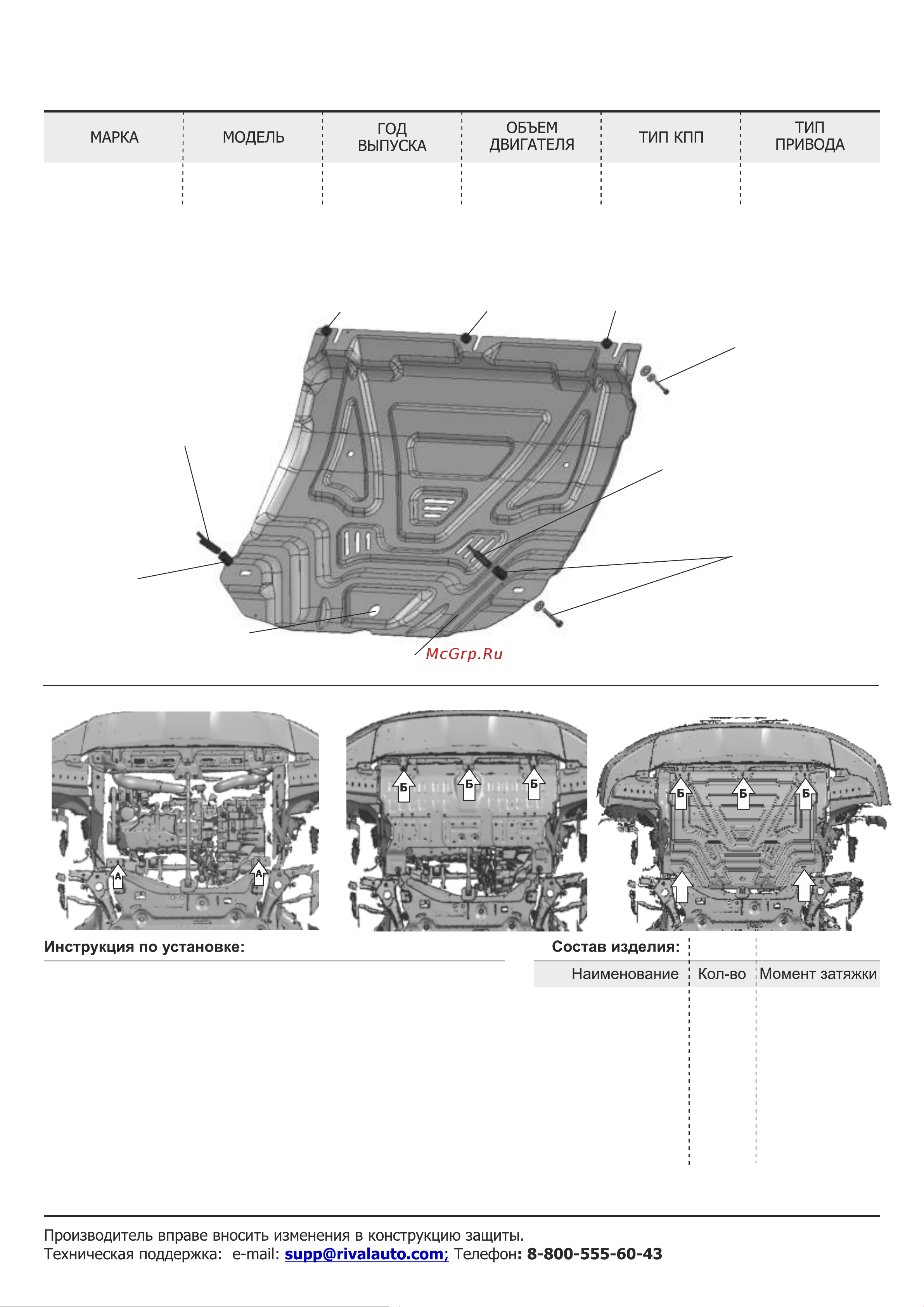

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА
Лист 1 из 2
Болт М6х40
Болт М8х50
Втулка 10 мм
Втулка 25 мм
Гайка закладная М8
Заглушка
Шайба 8
Шайба 6
Экран
3 шт.
2 шт.
3 шт.
2 шт.
2 шт.
1 шт.
5 шт.
3 шт.
1 шт.
Робот
Робот
Робот
Робот
9 Нм
24 Нм
Для моделей X90 Plus и Dashing:
1. Снять штатный пыльник. Сделать отверстия (рис.1а, рис. 1б)
2. Вставить гайки закладные М8 в отверстия (А), разогнуть усики.
3. Установить пыльник обратно с помощью штатного крепежа, кроме отверстий (Б), в них
вкрутить на несколько оборотов болты М6х40 через шайбы 6 и 8, втулки 10 мм.
4. Установить защиту: завести защиту передними пазами на установленные болты М6х40
с шайбами 6 и 8 и втулками 10 мм (Б) (рис.2), заднюю часть защиты закрепить
болтами М8х50 с шайбами 8 и втулками 25 мм в гайки закладные М8 (В) (рис.3).
5. Затянуть все резьбовые соединения с необходимым усилием. Использование
пневмоинструмента запрещено.
Для моделей Х70 и X70 Plus:
1. Снять штатный пыльник. Сделать отверстия (рис.1а, рис. 1б)
2. Вставить гайки закладные М8 в отверстия (А), разогнуть усики.
3. Установить пыльник обратно с помощью штатного крепежа, кроме отверстий (Б), в них
вкрутить на несколько оборотов болты М6х40 через шайбы 6 и 8.
4. Установить защиту: завести защиту передними пазами под бампер на установленные
болты М6х40 с шайбами 6 и 8 (Б), заднюю часть защиты закрепить
болтами М8х50 с шайбами 8 и втулками 25 мм в гайки закладные М8 (В) (рис.3).
5. Затянуть все резьбовые соединения с необходимым усилием. Использование
пневмоинструмента запрещено.
Jetour
Jetour
Jetour
Jetour
X90 Plus
Dashing
X70
X70 Plus
2023-
2023-
2023-
2023-
1.6;2.0
1.5
1.5
1.6
Передний
Передний
Передний
Передний
Болт М6х40
Шайба 6
Шайба 8
Экран
Гайка закладная М8
Гайка закладная М8
Болт М8х50
Шайба 8
Втулка 25 мм
Заглушка
(Только для моделей
Х90 Plus и Dashing)
в
в
Втулка 10 мм
(Только для моделей
X90 Plus и Dashing)
Втулка 10 мм
(Только для моделей
X90 Plus и Dashing)
Втулка 10 мм
(Только для моделей
X90 Plus и Dashing)
Втулка 25 мм
