СБОРКА
ПРЕДУПРЕЖДЕНИЕ
НЕ ОСУЩЕСТВЛЯЙТЕ ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ ИЛИ СБОРКУ ИНСТРУМЕНТА,
ЕСЛИ ВКЛЮЧЕН ДВИГАТЕЛЬ. В ПРОТИВНОМ
СЛУЧАЕ, ВЕЛИКА ВЕРОЯТНОСТЬ ПОЛУЧЕНИЯ
СЕРЬЕЗНЫХ ТРАВМ.

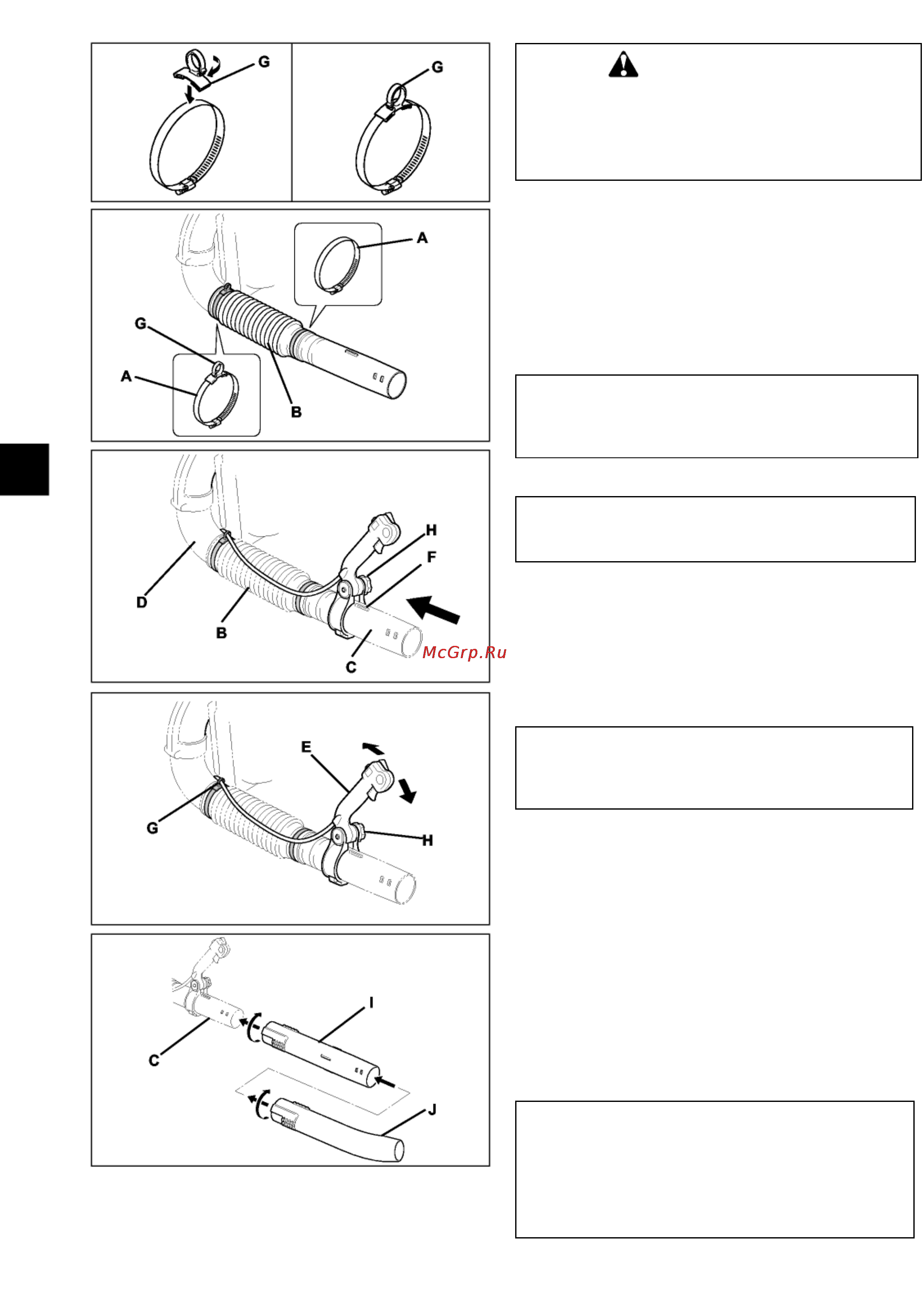

МОНТАЖ ТРУБ ВОЗДУХОДУВНОГО
УСТРОЙСТВА
1. Установите направляющее кольцо (G) поперек ко-
ленного фиксатора и поверните, чтобы зажимы
полностью наложились на поверхность фиксатора.
2. Установите фиксаторы (A) на оба конца гибкого
шланга (B).
Примечание:
с помощью фиксатора с направляющим кольцом
для провода (G) колено монтируется к гибкому
шлангу.
3. Установите шпиндель (C) на гибком шланге (B).
Примечание:
перед монтажом рукоятки (E) убедитесь, что
провод дросселя не перекручен.
4. Разместите провод между коленом (D) и рамой,
а затем сверху гибкого шланга. Ослабьте крепление
кнопки (H). Выровняйте метку на рукоятке
с выступами (F). Установите рукоятку
на шпиндель (C), заведя ее за выступы.
5. Смонтируйте гибкий шланг (B) на колене (D)
и затяните фиксаторы (A).
Примечание:
для облегчения монтажа гибкого шланга на ко-
лене используйте небольшое количество смазки.
6. Закрепите провод дросселя в направляющем кольце
для провода (G).
7. Поверните рукоятку (E) в необходимое положение.
Вручную затяните
кнопку (H).
8. Смонтируйте жесткий шланг (I) на шпинделе (C),
пока не почувствуете сопротивление.
Не прилагайте чрезмерные усилия.
Удерживайте шпиндель и вращайте жесткий шланг
по часовой стрелке, приводя в действие фикси-
рующие пазы, пока крепление не станет надежным.
Не прилагайте чрезмерные усилия.
9. Смонтируйте изогнутый шланг (J) на жестком шланге
(I), как указано в пункте 8.
Примечание:
во время работы крепления трубопроводов могут ос-
лабляться. Эксклюзивная фиксирующая система по-
зволяет произвести повторную затяжку. В случае ос-
лабления снимите жесткий шланг и изогнутый шланг и
произведите повторную установку, как указано в
пунктах 8 и 9.
8
