Rival K333.1934.1 Руководство по эксплуатации онлайн

Rival K333.1934.1 Руководство по эксплуатации онлайн
Состав изделия:
Болт М6х30
Болт М8х50
Втулка 25мм
Гайка закладная М6
Гайка закладная М8
Экран часть1
Экран часть2
Шайба 6
Шайба 8
Шайба 10
3 шт
2 шт
2 шт
3 шт
2 шт
1 шт
1 шт
3 шт
5 шт
2 шт
9.8 Нм
24 Нм
Момент затяжкиКол-воНаименование
В
МАРКА
ГОД
ВЫПУСКА
ОБЪЕМ
ДВИГАТЕЛЯ
ТИП КПП
ТИП
ПРИВОДА
МОДЕЛЬ
001
2023-
-
-
ПОЛНЫЙ
Zeekr

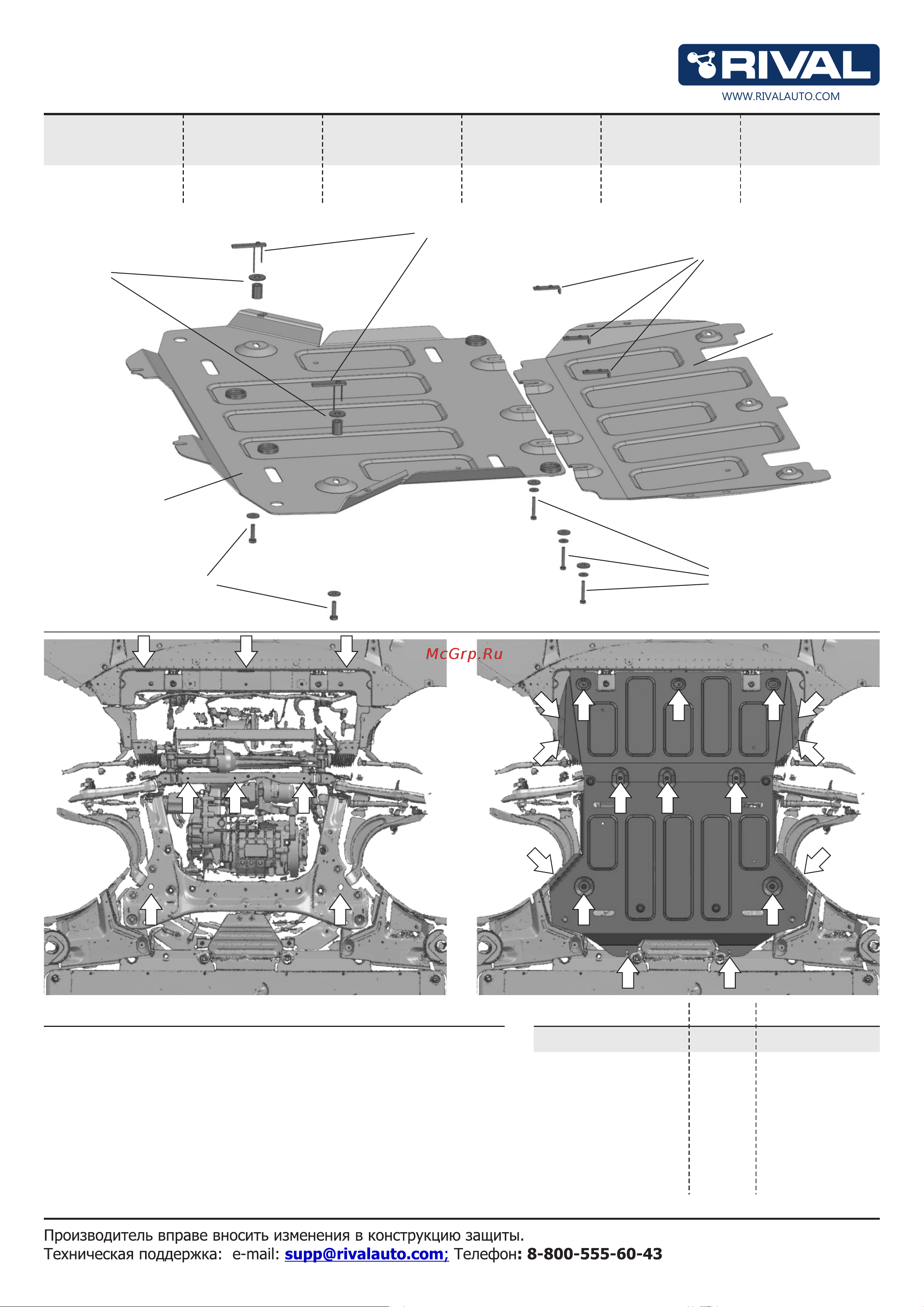

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ПЕРЕДНЕГО
ЭЛЕКТРОДВИГАТЕЛЯ
333.1934.1
WWW.RIVALAUTO.COM
Инструкция по установке:
1. Снять штатный пыльник.
2. Установить экран часть 1: Завести переднюю часть в пазы (В).
3. Установить гайки закладные М6 под отверстия в балке (А).
4. Вкрутить болты М6х30 с шайбами 6 и шайбой 8 в установленные закладные гайки
позиция (А) через открытые пазы в экране часть 1 на 2-3 оборота.
5. Установить гайки закладные М8 в отверстия в переднем подрамнике автомобиля (Б)
и зафиксировать разогнув усики.
6. Установить экран часть 2: Переднюю часть экрана завести открытыми пазами под
установленный экран часть 1(А), заднюю часть закрепить болтами М8х50 с
шайбами 8 через втулки 25 мм с шайбой 10 в позициях (Б).
7. Закрепить штатным крепежом в позициях (Г).
8. Затянуть все резьбовые соединения с необходимым усилием.
Использование пневмоинструмента запрещено.
Шайба8
Шайба 6
Болт М6х30
Втулка 25мм
Экран часть 1
Гайка закладная М6
Гайка закладная М8
Шайба 8
Болт М8х50
Экран часть 2
А А А
Б Б Б Б
А А А
Г
В В
Г Г
Г Г
Г
Г
Г Г
Г
Г
Шайба 10
