РУС

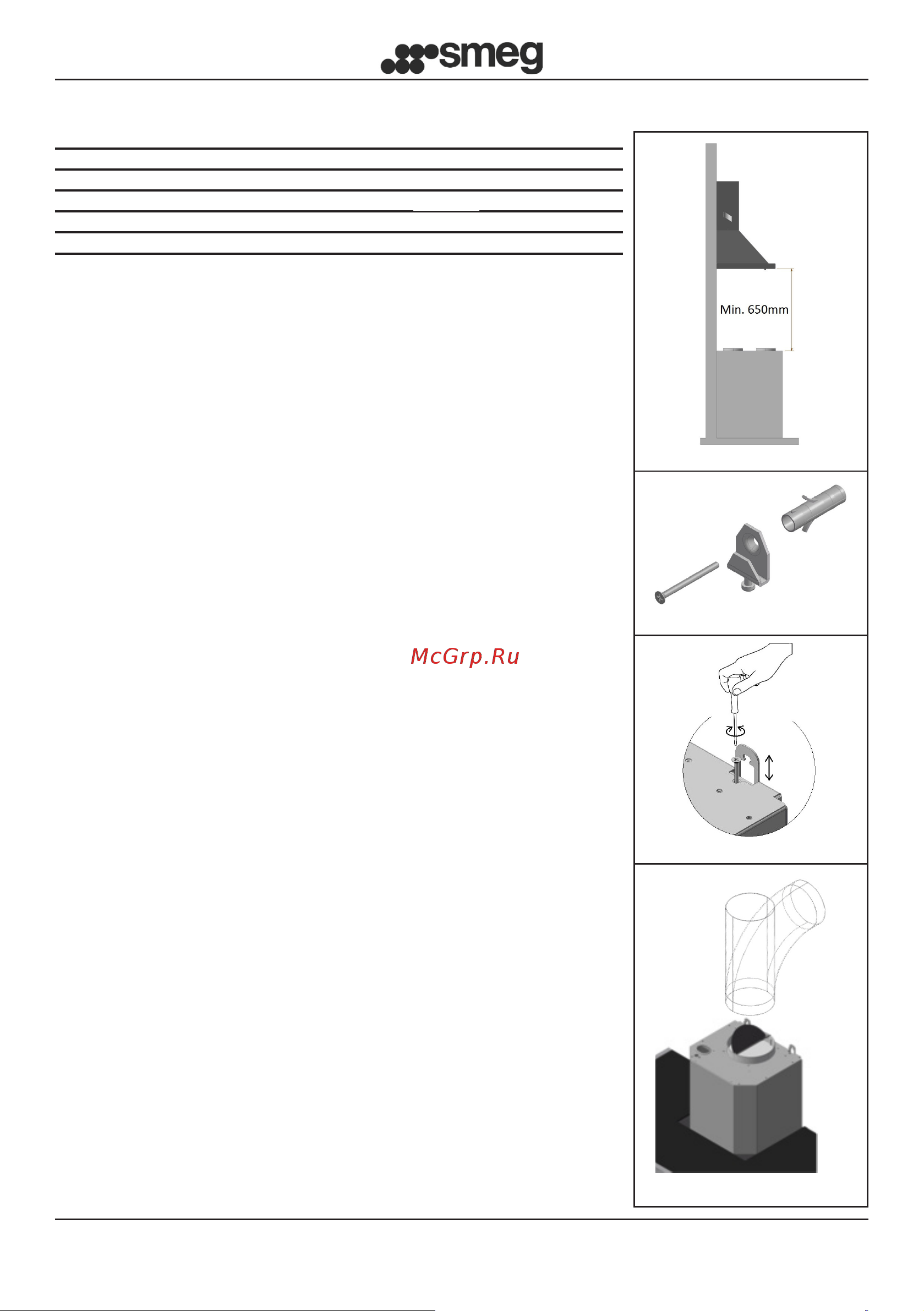

ИНСТРУКЦИИ ПО УСТАНОВКЕ:

Вытяжка поставляется со всеми комплектующими,

необходимыми для установки. Минимальное расстояние между

нижней поверхностью вытяжки и варочной поверхностью

должно составлять не менее 650 мм (Рис. 1). Если входное

отверстие двигателя оснащено невозвратным клапаном дыма,

убедитесь, что он может свободно открываться и закрываться.

Для простоты установки рекомендуется следовать операциям,

которые изложены ниже:

1) Отцентрировать вытяжку относительно варочной поверхности.

2) В зависимости от модели вытяжки предусмотрены разные

способы установки. Найти собственную систему крепления

среди следующих:

a) 2 выравнивающих крюка с креплением на клиновые

анкеры в комплекте (Рис. 2).

b) b) Выравнивающий задний кронштейн с креплением

на клиновые анкеры в комплекте (Рис. 3).

с) Для моделей островного типа, см. специальное

приложение по установке.

Примечание. Системы крепления a) и b) размещаются сзади

вытяжки в отверстиях L1 (Рис. 5).

3) Снять антижировые фильтры, приставить вытяжку к стене и

разметить положение отверстий под соответствующее крепление.

4) Снять вытяжку со стены и просверлить два предварительно

размеченных отверстия

5) Установить систему крепления на стену, затягивая клиновый

анкер

6) Наметить на стене места отверстий L2 для надежного

крепления анкеров в отверстиях. (анкеры в комплекте)

7) Снять вытяжку со стены и просверлить два предварительно

размеченных отверстия

8) Надежно закрепить вытяжку, затягивая до конца оба

расширяющихся винта L2

СИСТЕМЫ ПОДКЛЮЧЕНИЯ ВОЗДУХА:

Вариант с АСПИРАЦИЕЙ ВОЗДУХА: Подсоединить к выходу

входного отверстия двигателя выпускной канал дымов с внутренним

диаметром D.150 мм. Выпускной канал должен иметь диаметр не

менее 120 мм.

Внимание, если вытяжка оснащена фильтром на

активированном угле, его следует снять (см. стр. 8)

Отступление для Германии:

При одновременной работе в помещении кухонной вытяжки и

других приборов, работающих на источнике энергии, отличном

от электроэнергии, отрицательное давление внутри помещения

не должно превышать 4 Па (4 x 10

-5

бар).

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4
