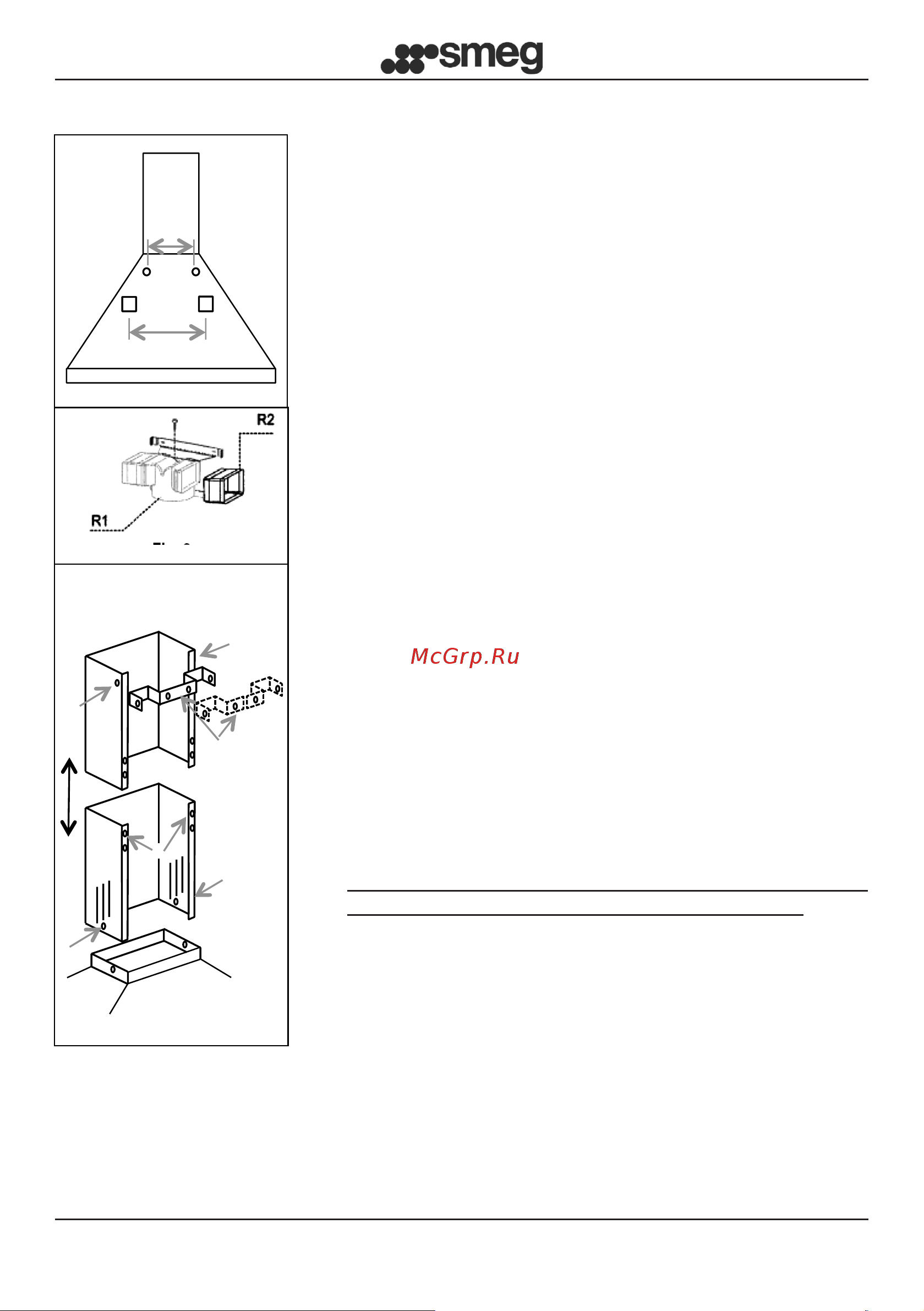

Fig. 5

Fig. 6

Fig. 7

Вариант с ФИЛЬТРАЦИЕЙ ВОЗДУХА:

Оставить свободным входное отверстие двигателя. Установить

фильтры на активированном угле, как показано на стр. 8.

Если вытяжка не оснащена фильтром на активированном

угле, необходимо приобрести его отдельно в ближайшем

авторизованном центре «Smeg».

Для некоторых моделей серийно предусмотрен набор

переходников (Рис. 6) для крепления на стену посредством

клиновых анкеров на подходящей высоте для направления

потока воздуха в соответствии с отверстиями вентиляционной

трубы. Вставить сбоку удлинители R2 на переходник R1.

Подсоединить переходник R1 к выходу из корпуса вытяжки при

помощи трубы диаметром D.150 мм.

• МОНТАЖ ДЫМОХОДОВ (Рис. 7):

Расположить кронштейн дымохода, состоящий из одной

или двух деталей (K) в желаемой крайней верхней точке.

Разметить два отверстия на стене для крепления

кронштейна. Просверлить отверстия и закрепить

кронштейн клиновыми анкерами из комплекта.

Аккуратно расположить набор вентиляционных труб над

вытяжкой. Закрепить нижнюю вентиляционную трубу

винтами Z к вытяжке. Внимательно протянуть верхнюю

вентиляционную трубу до верхнего придела.

Закрепить с помощью винтов L верхнюю вентиляционную

трубу к кронштейну вентиляционной трубы K.

• ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Рекомендуется выполнение операции по электрическому

подключению квалифицированным установщиком.

В случае прямого электрического подключения к сети,

между устройством и сетью необходимо предусмотреть

двухполюсный выключатель с минимальным расстоянием

между контактами 3 мм, рассчитанный на нужную нагрузку

и отвечающий действующим стандартам.
