О мониторе 13
Назначение контактов

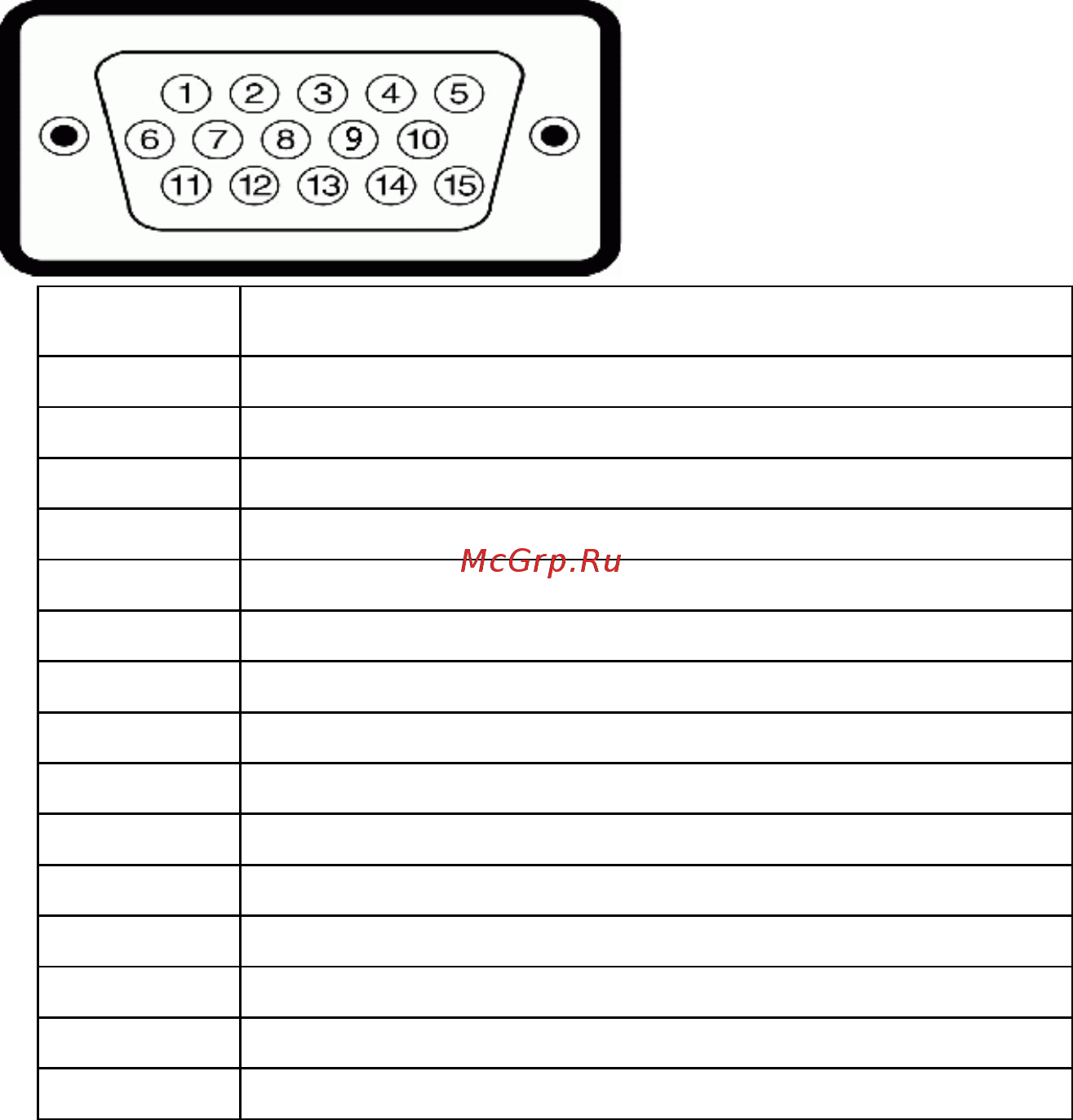

15-контактный разъем D-Sub
Номер
контакта
Сторона монитора 15-контактного бокового
сигнального кабеля
1 Видео – красный
2 Видео – зеленый
3 Видео – синий
4 GND (земля)
5 Самотестирование
6 GND-R
7 GND-G
8 GND-B
9 DDC +5 В
10 GND-sync
11 GND (земля)
12 Данные DDC
13 H-sync
14 V-sync
15 Синхронизация DDC
