Dell 27"/TN/2560x1440/144Гц/черный (S2716DG) [25/0] Укладка кабелей
Настройка монитора | 25

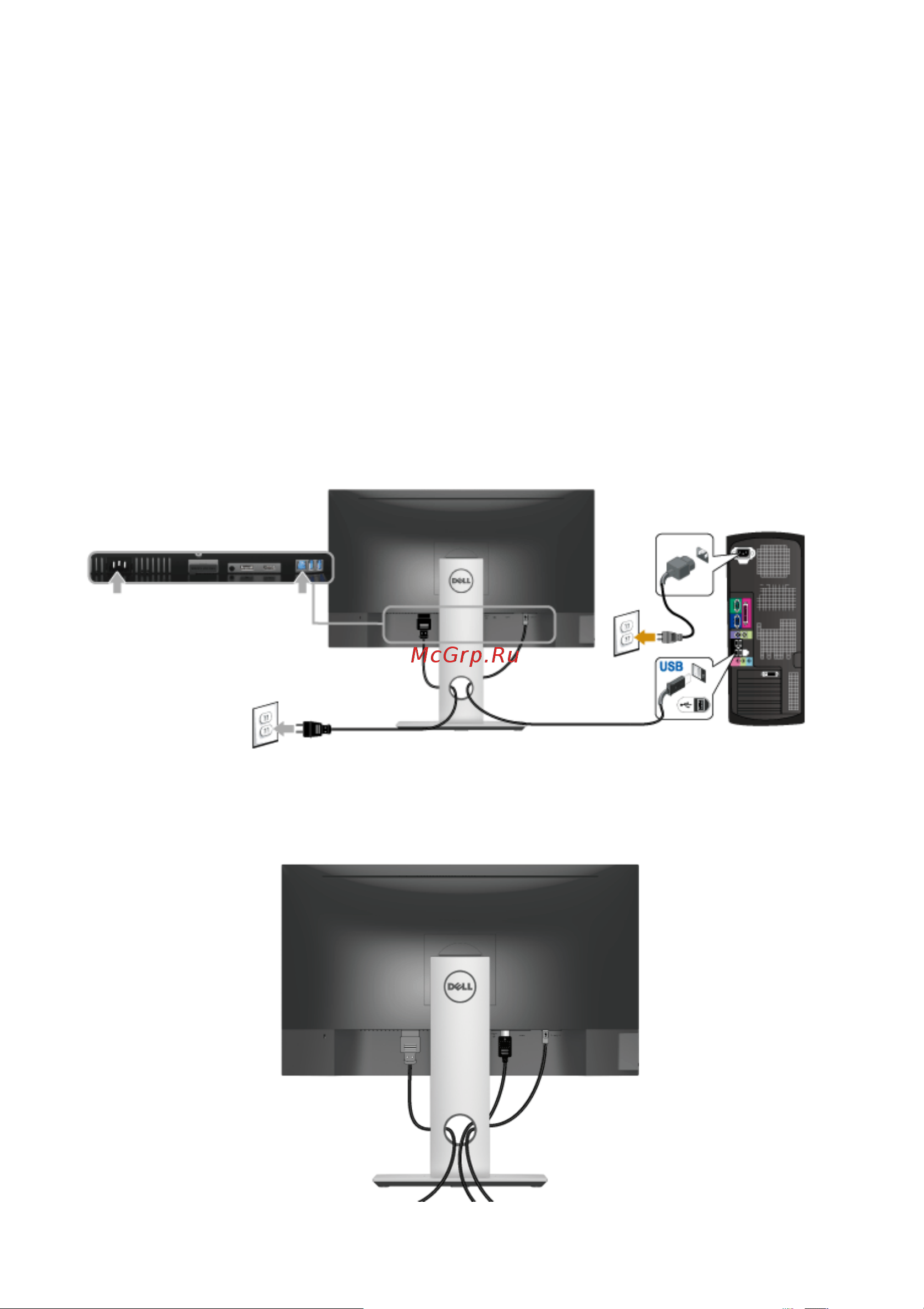

Подключение кабеля USB 3.0
После того, как подключите кабель DP/HDMI, выполните приведенные ниже
инструкции, чтобы подключить кабель USB 3.0 к компьютеру и завершить установку
монитора:
1 Подключите т.н. Входной разъем кабеля USB 3.0 (прилагается) к восходящему
порту монитора, затем другой конец кабеля USB 3.0 - к соответствующему
разъему ПК. (подробнее см. на виде
Вид снизу
.)
2 Подключите периферийные устройства USB 3.0 к нисходящим разъемам USB
3.0 на мониторе.
3 Подключите кабели питания ПК и монитора к близлежащим сетевым розеткам.
4 Включите монитор и компьютер.
Если на мониторе появилось изображение, настройка может считаться
завершенной. Если изображение отсутствует, см.
Неполадки, связанные с
интерфейсом универсальной последовательной шины (USB)
.
5 Используйте имеющийся на стойке монитора держатель для прокладки кабелей.
Укладка кабелей
