• Примечания
‒ В случае использования винта, длина которого превышает стандартную длину, могут быть
повреждены внутренние компоненты устройства.
‒ Требуемая длина винтов, необходимых для настенного крепления, которое не соответствует
стандартам VESA, может быть разной и зависит от технических характеристик.
‒ Не используйте винты, не соответствующие стандартам VESA. При присоединении
комплекта для настенного монтажа или настольной подставки не прилагайте чрезмерных
усилий. Устройство может быть повреждено или может упасть и стать причиной получения
травмы. Компания Samsung не несет ответственности за любые повреждения или травмы,
вызванные использованием ненадлежащих винтов или присоединением комплекта для
настенного монтажа или настольной подставки с чрезмерным усилием.
‒ Компания Samsung не несет ответственности за любые повреждения устройства или
человеческие травмы, вызванные использованием комплекта для настенного крепления,
отличного от указанного, или попыткой установить комплект для настенного крепления
самостоятельно.
‒ Если требуется установить устройство на стене, приобретите комплект для настенного
крепления, который можно установить на расстоянии от стены, составляющем 10 см или больше.
‒ Используйте комплект для настенного крепления, отвечающий требованиям стандартов.
‒ Чтобы установить монитор с использованием крепления на стену, отсоедините основание
подставки от монитора.
Единица измерения: мм
Название модели Расстояния между отверстиями
под винты VESA (A x B), мм
Тип винта Количество
S24R350FH*/S24R352FH*/
S24R354FH*/S24R356FH*/
S24R358FH*
75,0 x 75,0 M4 4
―
Не устанавливайте кронштейн для крепления на стену на включенное устройство. В противном
случае это может вызвать удар электрическим током.

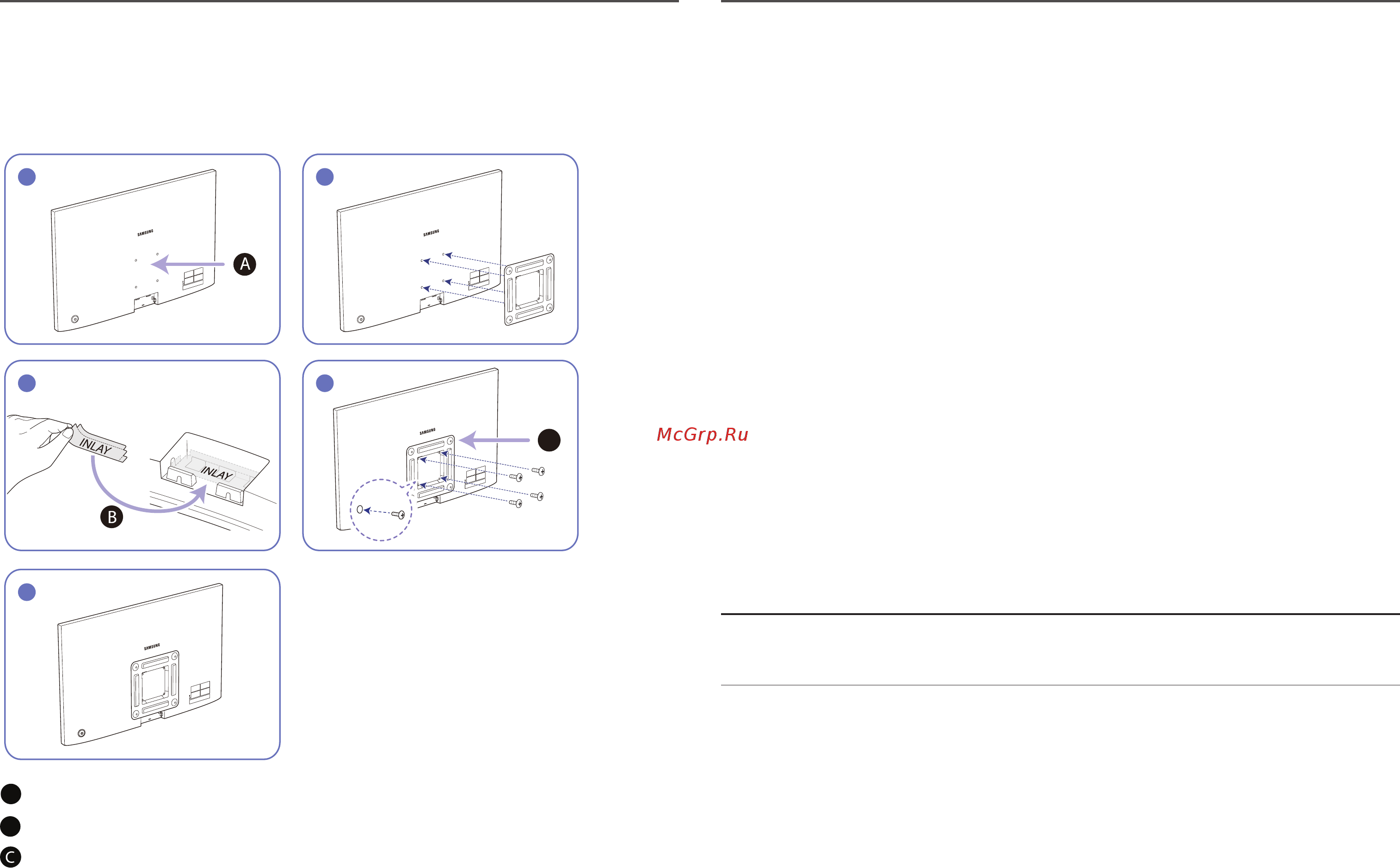

Установка комплекта для настенного монтажа или
настольной подставки
―
Отключите питание устройства и отсоедините кабель питания от электророзетки.
1
2
4
5
3
C
1
2
4
5
3
C
1 2
4
5
3
C
1 2
4
5
3
C
1 2
4
5
3
C
A
Присоедините комплект для настенного монтажа или настольную подставку в указанной точке
B
Вставьте соединительный элемент, как показано на рисунке
Кронштейн (приобретается отдельно)
Совместите пазы и прочно затяните винты, скрепляющие кронштейн устройства с
соответствующими деталями комплекта для настенного монтажа или настольной подставки,
которую требуется присоединить.
