Samsung 23.8"/IPS/1920х1080/75Гц/черный (S24R350FHI) [18/0] Подсоединение подставки
18
1
2
3 4

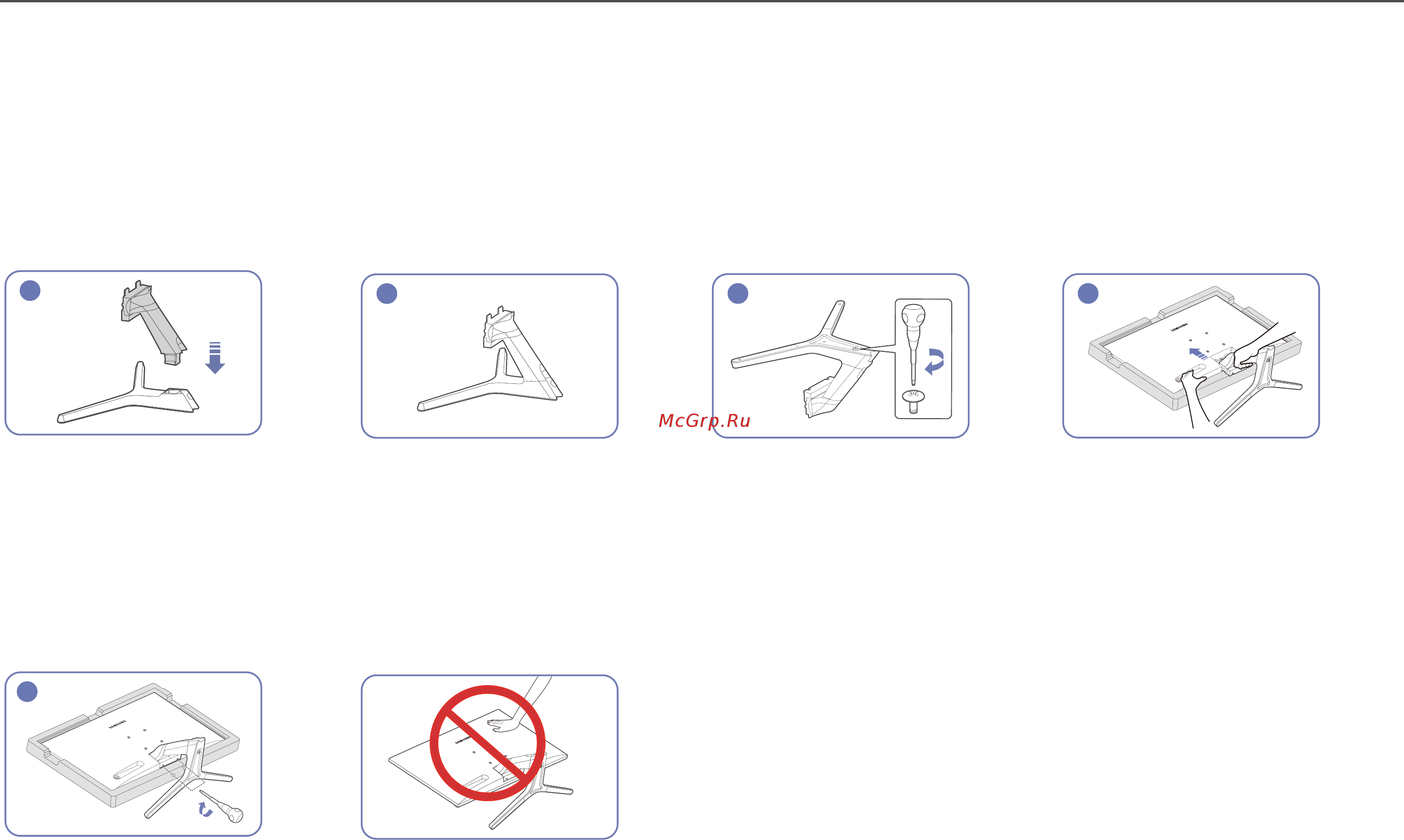

Вставьте соединительный элемент в
подставку, как показано на рисунке.
Проверьте, надежно ли закреплен
соединительный элемент подставки.
Полностью закрутите соединительный винт в
нижней части подставки, чтобы как следует
зафиксировать соединительный элемент.
Положите на пол защитный пенопластовый
материал (стирофом), входящий в комплект,
и разместите на нем устройство экраном вниз,
как показано на рисунке.
При отсутствии защитного материала
используйте толстый коврик.
Удерживайте заднюю часть устройства, как
показано на рисунке. Вставьте собранную
подставку в корпус в направлении стрелки,
как показано на рисунке.
5
Закрутите винты в нижней части
соединительного элемента.
- Осторожно
Не нажимайте на монитор. Существует
риск его повреждения.
Установка
Подсоединение подставки
―
Прежде чем приступать к разборке, положите устройство экраном вниз на ровную и устойчивую поверхность.
―
Внешний вид зависит от модели устройства.
