54

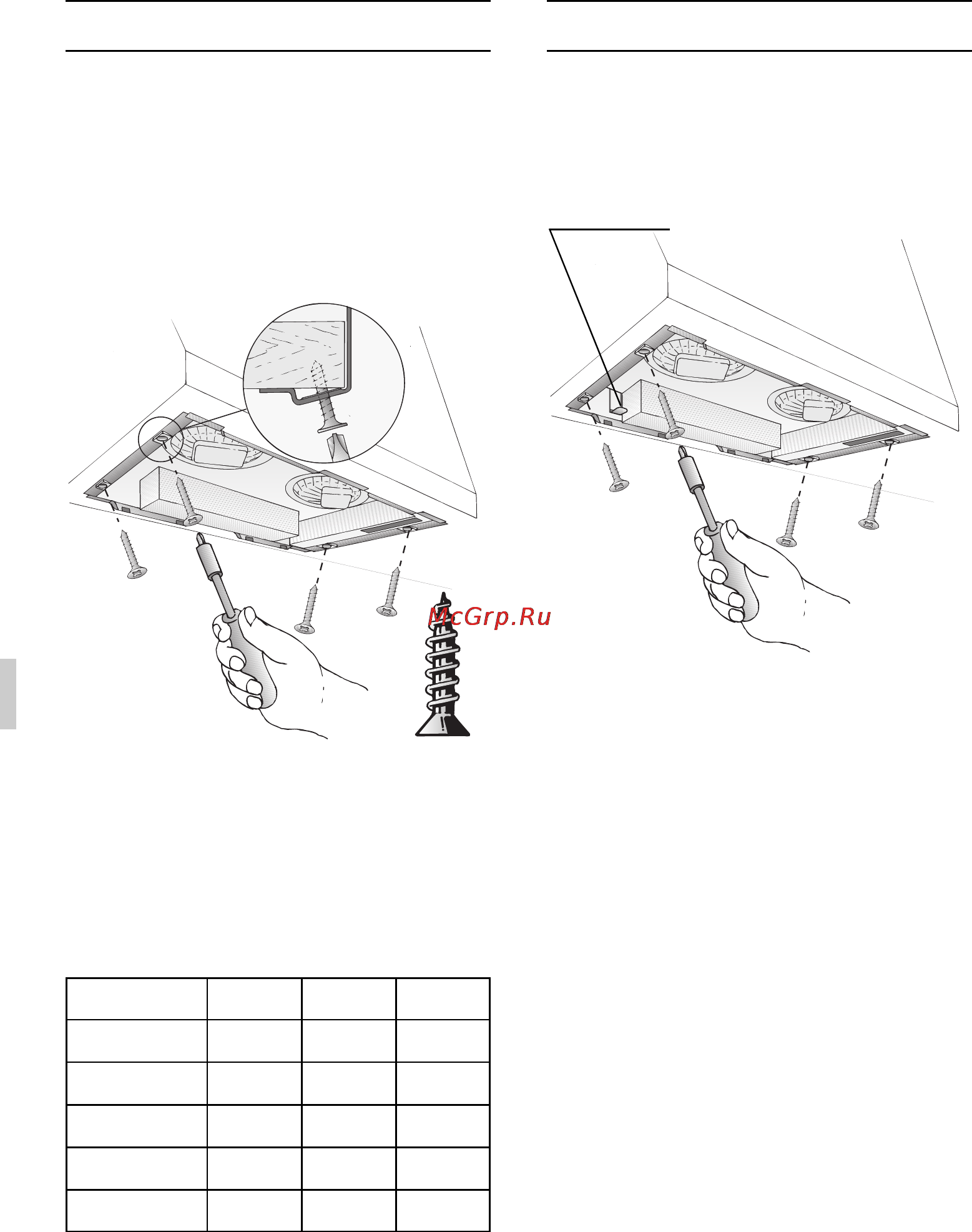

1. Filterrooster verwijderen
(zie gebruiksaanwijzing).
2. Elektrische aansluiting tot stand brengen.
3. Afzuigkap in de inbouwopening
omhoogdrukken tot de montagehulp
vooraan en achteraan vastklikt.
4. Afzuigkap vastschroeven.
5. Filterrooster aanbrengen en vergrende-
len (zie gebruiksaanwijzing).
1. Schroeven losdraaien.
2. Afzuigkap onderaan vasthouden,
vooraan en achteraan aan de montage-
veer trekken.
3. Afzuigkap naar onderen verwijderen.
Inbouwen
montageveer
Gewicht in kg:
Breedte
53 cm
1-motor
wipschakelaar
Constructiewijzigingen in het kader van technische ont-
wikkelingen voorbehouden.
Uitvoering
Afvoer-
lucht
Circulatie-
lucht
5,0 6,3
1-motor
schuifregelaar
1-motor
schuifregelaar
53 cm
73 cm
2-motor
schuifregelaar
2-motor
schuifregelaar
53 cm
73 cm
9,5
8,3
8,7
10,7
9,5
9,9
Uitbouwen
10,3 11,6
5750.197 476.qxd 11.02.2005 7:50 Uhr Seite 54
