1. Обзор: Расположение и назначение компонентов
7

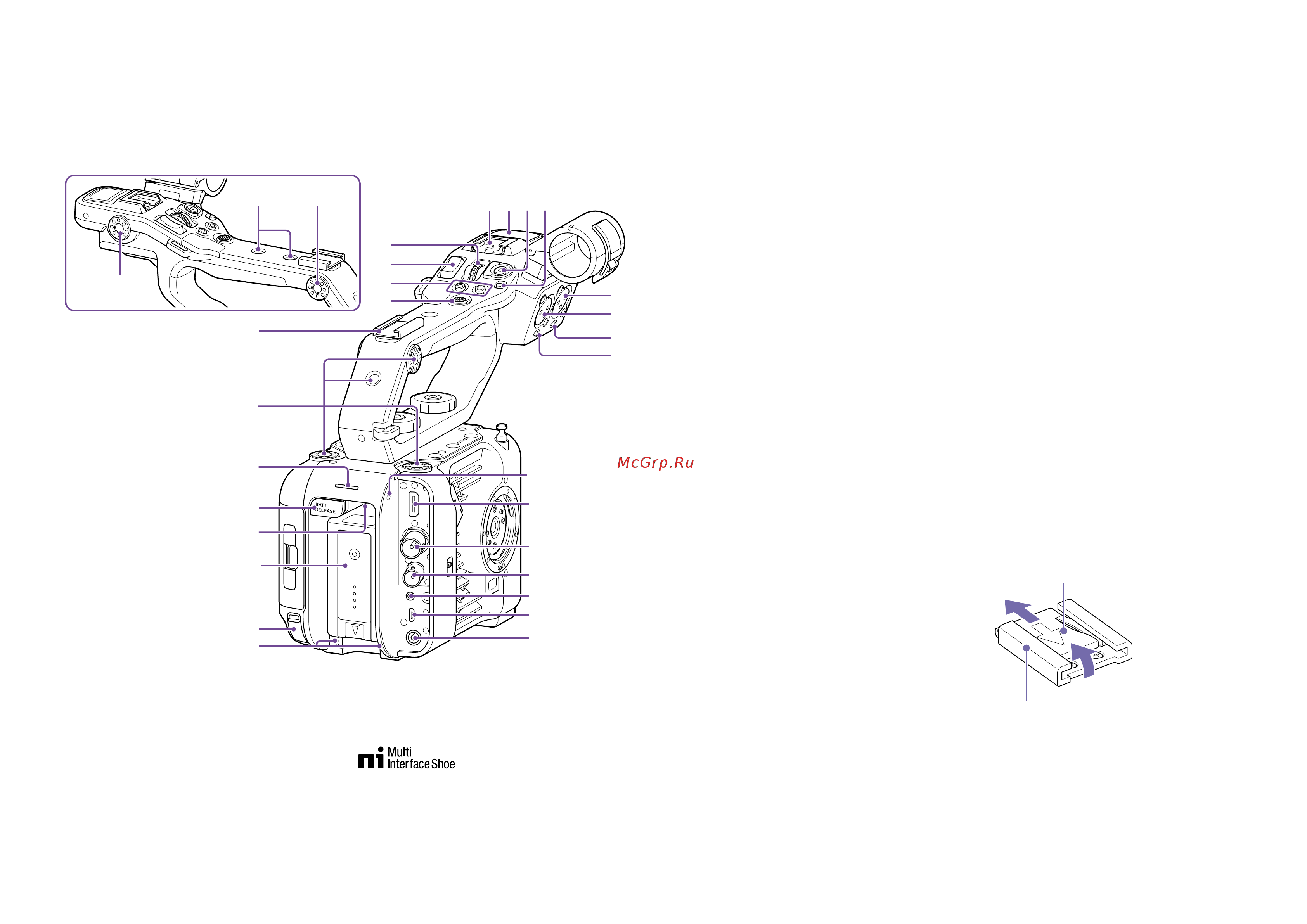

Ручка, задняя сторона и блок разъемов
11
10
8
7
6
5
4 3 2 1
21
16
10
10
10
9
17
18
19
22
23
20
24
25
26
1 4
1 3
1 2
15
20
1. Переключатель HOLD на ручке
(стр. 106)
Служит для отключения органов
управления на ручке.
[Совет]
Также можно настроить использование только
кнопки START/STOP на рукоятке для записи и
остановки съемки.
2. Кнопка START/STOP на рукоятке для
записи и остановки съемки
3. Внутренний микрофон ручки
4. Многоцелевой разъем
Список принадлежностей, которые можно
присоединить к многоцелевому разъему,
можно узнать у местного торгового
представителя.
5. Программируемый диск на ручке
(стр. 51)
6. Рычаг масштабирования на рукоятке
(стр. 107)
7. Кнопки ASSIGN (программируемые) 7–8
(стр. 51)
8. Многофункциональный селектор
(джойстик с 8направлениями и кнопки
применения)
9. Разъем для крепления
принадлежностей (стр. 7)
10. Отверстия для винтов крепления
принадлежностей (1/4дюйма)
Совместимы с винтами 1/4-20 UNC (длиной
6мм или менее).
[Примечание]
Винты длиннее 6мм могут повредить внешние
детали.
11. Индикатор записи/съемки (задний)
(стр. 35)
12. Кнопка BATT RELEASE (стр. 18)
13. Впускное вентиляционное отверстие
[Примечание]
Не закрывайте впускное вентиляционное отверстие.
14. Присоединение аккумуляторного
блока (стр. 18)
15. Разъем USB-C (стр. 67)
16. Разъем INPUT2 (аудиовход 2) (стр. 49)
17. Разъем INPUT1 (аудиовход 1) (стр. 49)
18. Переключатель INPUT2 (LINE/MIC/
MIC+48V) (стр. 49)
19. Переключатель INPUT1 (LINE/MIC/
MIC+48V) (стр. 49)
20. Отверстия для винтов для внешних
устройств
Совместимы с винтами M3 (длиной 4мм
или менее).
[Примечание]
Винты длиннее 4мм могут повредить внешние
поверхности.
21. Разъем HDMI OUT (стр. 124)
22. Разъем SDI OUT (стр. 124)
23. Разъем TC IN/TC OUT (вход/выход
временного кода) (стр. 125)
24. Разъем REMOTE
Подключение к принадлежности общего
назначения с разъемом LANC.
25. Разъем USB/многоцелевой разъем
(стр. 126)
26. Разъем DC-IN (стандартный разъем
постоянного тока) (стр. 19)
Установка разъема для крепления
принадлежностей
1 Поднимите передний край пружины
разъема и потяните за пружину в
направлении, противоположном
стрелке на пружине.
Пружина разъема
Разъем для крепления
принадлежностей
1
2 Поместите разъем для крепления
принадлежностей на месте установки,
совместив выступы на разъеме с
соответствующими точками на месте
установки, и затяните четыре винта.
