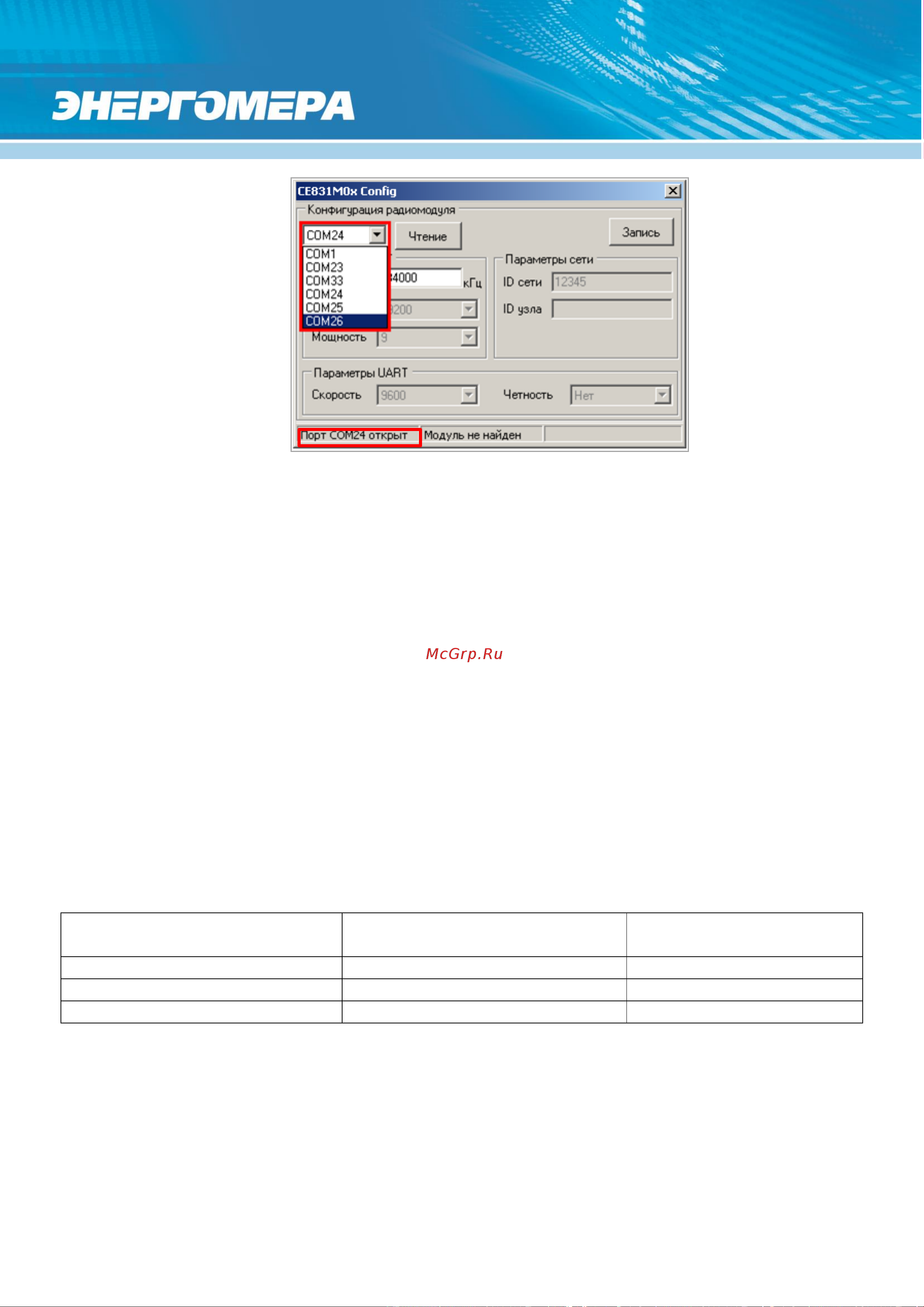

Рисунок 14 – Изменение номера используемого СОМ-порта

5.3.3.3.9 После выбора нового СОМ-порта необходимо дождаться сообще-

ния в строке статуса (см. рисунок 14) о том, что открыт именно выбранный СОМ-

порт (ожидание 1-3 сек.).

5.3.3.3.10 Отключить питание счетчика.

5.3.3.3.11 Для счетчиков СЕ 307 подключить переходной кабель к разъему

17 счетчика и к адаптеру EIA-485/ EIA-232(USB) ПЭВМ.

Примечание: Радиомодули СЕ831М05.03 и СЕ831М06.03 конфигурируются в составе со-

бранного счетчика СЕ 307 посредством встроенного технологического интерфейса EIA-485,

имеющего выводы на разъем 17 счетчика (см. рисунокРисунок 6) и подключаемого (переходным

кабелем) к адаптеру и технологического ПО CE831M0x Frequency Cahanger.

Переходной кабель для сопряжения технологического интерфейса EIA-485

радиомодуля с ЭВМ должен быть распаян согласно таблице 8.

Таблица 8 – Распайка переходного кабеля

Преобразователь интер-

фейса

Номера контактов счетчика

Сигнал

17 левый

DATA+

17 средний

DATA-

17 правый

NC (GND)

5.3.3.3.12 Далее см. п. 5.3.3.3.13.

5.3.3.3.13 Подать питание на счетчик, при этом в строке статуса должна по-

явиться надпись, «Модуль найден» (см. рисунок 15). В случае если модуль не
