Технический обзор
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы с внутренними
компонентами компьютера ознакомьтесь с информацией о мерах
предосторожности, поставляемых с компьютером, и следуйте
инструкциям описанным в
Перед началом работы с внутренними
компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям в
После работы с
внутренними компонентами компьютера. Для ознакомления со
cведениями о рекомендуемых правилах техники безопасности
перейдите на домашнюю страницу соответствующих Нормативных
требований по адресу dell.com / regulatory_compliance.

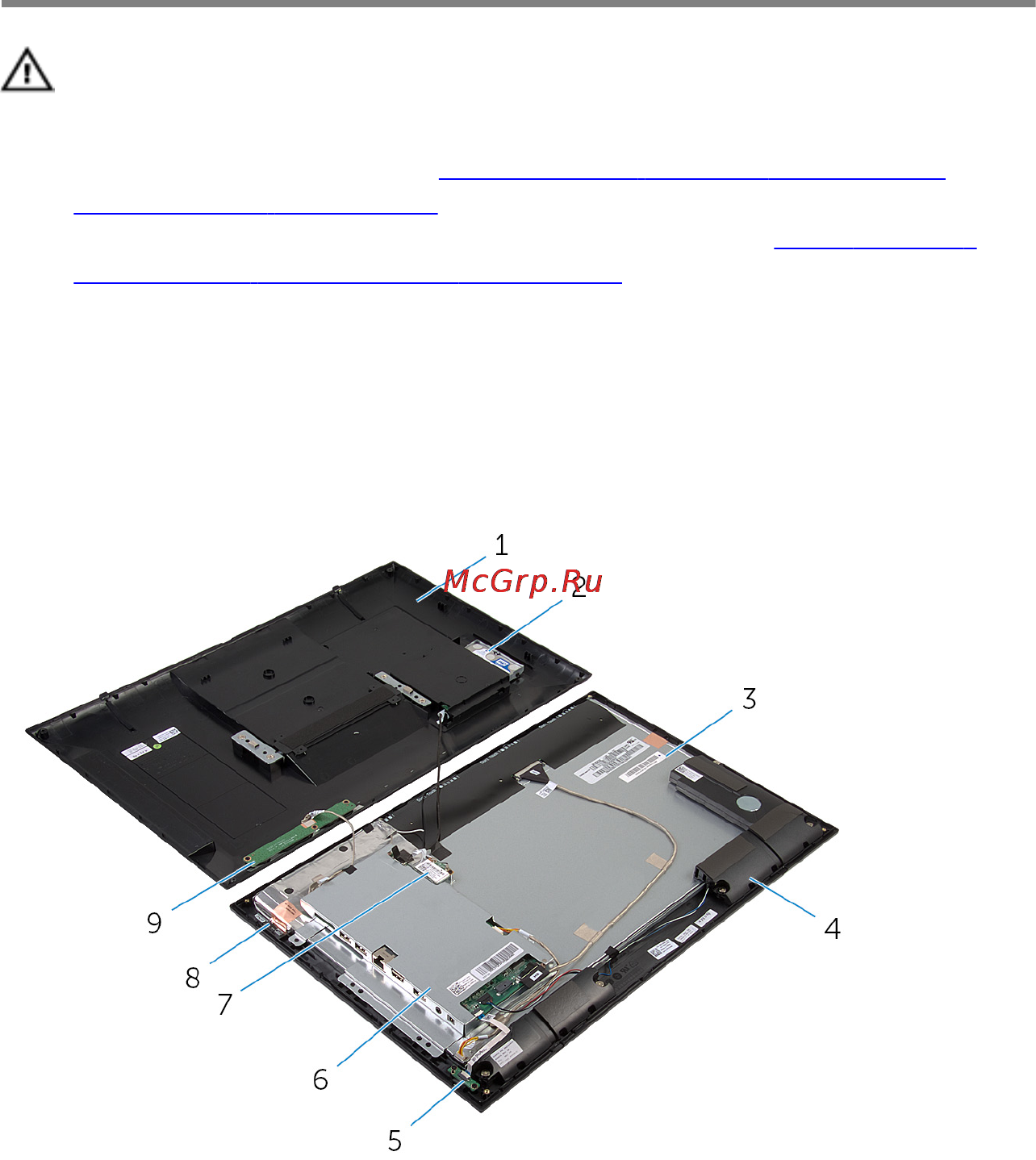

Вид компьютера изнутри
1 заднюю крышку 2 жесткий диск в сборе
3 панель дисплея 4 динамики (2)
5 плата индикатора состояния
питания
6 скоба системной платы
7 плата беспроводной сети 8 модули антенны (2)
9 плата кнопок управления
11
