Компоненты системной платы

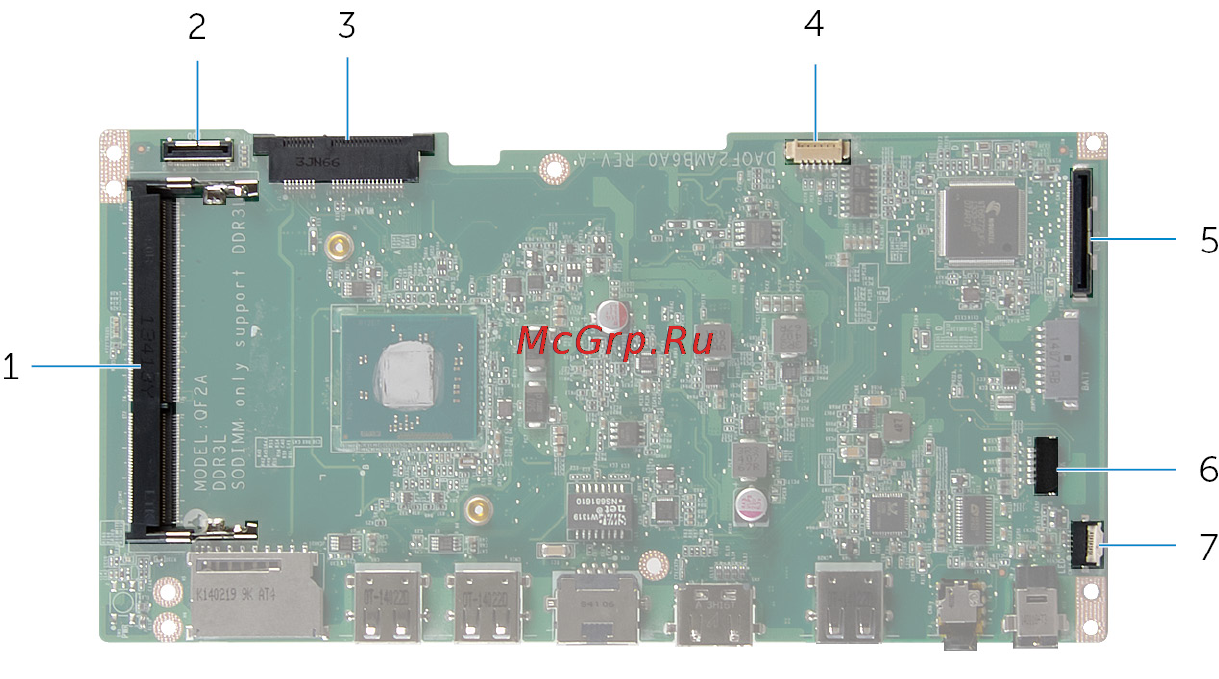

1 разъем модуля памяти (DDR3L) 2 разъем кабеля жесткого диска
(HDD)
3 разъем платы беспроводной сети
(WLAN)
4 разъем кабеля подсветки дисплея
5 разъем кабеля дисплея(LVDS) 6 разъем кабеля динамиков (SPK)
7 разъем кабеля платы индикатора
состояния питания (LED)
12
Содержание
- Inspiron 20 руководство по обслуживанию 1
- Осторожно предупреждение указывает на опасность повреждения оборудования или потери данных и подсказывает как этого избежать 2
- Предупреждение осторожно указывает на потенциальную опасность повреждения оборудования получения травмы или на угрозу для жизни 2
- Примечание примечание содержит важную информацию которая помогает более эффективно работать с компьютером 2
- Примечания предупреждения и предостережения 2
- Inspiron 20 руководство по обслуживанию 3
- Содержание 3
- Извлечение динамиков 4 4
- Извлечение платы беспроводной связи 8 4
- Извлечение платы индикатора состояния питания 1 4
- Извлечение системной платы 7 4
- Установка динамиков 6 4
- Установка платы беспроводной связи 0 4
- Установка платы индикатора состояния питания 3 4
- Установка платы кнопок управления 27 4
- Замена батареи типа таблетка 46 5
- Извлечение батарейки типа таблетка 4 5
- Извлечение модуля памяти 47 5
- Обратная установка системной платы 2 5
- Снятие дисплея в сборе 54 5
- Снятие радиатора 1 5
- Установка модуля памяти 9 5
- Установка радиатора 53 5
- Извлечение антенны 0 6
- Извлечение камеры 4 6
- Перепрограммирование bios 0 6
- Получение справки и обращение в компанию dell 1 6
- Снятие лицевой панели дисплея 67 6
- Установка антенны 3 6
- Установка дисплея в сборе 58 6
- Установка камеры 6 6
- Установка лицевой панели дисплея 9 6
- Инструкции по технике безопасности 7
- Перед началом работы 7
- Подготовка к работе с внутренними компонентами компьютера 7
- Рекомендуемые инструменты 9
- После работы с внутренними компонентами компьютера 10
- Вид компьютера изнутри 11
- Технический обзор 11
- Компоненты системной платы 12
- Извлечение жесткого диска 14
- Последовательность действий 14
- Последовательность действий 18
- Установка жесткого диска 18
- Предварительные действия 19
- Снятие задней крышки 19
- Последовательность действий 20
- Действия после завершения операции 24
- Последовательность действий 24
- Установка задней крышки 24
- Последовательность действий 25
- Предварительные действия 25
- Снятие панели управления кнопками 25
- Действия после завершения операции 27
- Последовательность действий 27
- Установка платы кнопок управления 27
- Извлечение платы беспроводной связи 28
- Последовательность действий 28
- Предварительные действия 28
- Действия после завершения операции 30
- Последовательность действий 30
- Установка платы беспроводной связи 30
- Извлечение платы индикатора состояния питания 31
- Последовательность действий 31
- Предварительные действия 31
- Действия после завершения операции 33
- Последовательность действий 33
- Установка платы индикатора состояния питания 33
- Извлечение динамиков 34
- Последовательность действий 34
- Предварительные действия 34
- Действия после завершения операции 36
- Последовательность действий 36
- Установка динамиков 36
- Извлечение системной платы 37
- Предварительные действия 37
- Последовательность действий 38
- Обратная установка системной платы 42
- Последовательность действий 42
- Ввод метки обслуживания в bios 43
- Действия после завершения операции 43
- Извлечение батарейки типа таблетка 44
- Предварительные действия 44
- Последовательность действий 45
- Действия после завершения операции 46
- Замена батареи типа таблетка 46
- Последовательность действий 46
- Извлечение модуля памяти 47
- Предварительные действия 47
- Последовательность действий 48
- Установка модуля памяти 49
- Действия после завершения операции 50
- Последовательность действий 50
- Предварительные действия 51
- Снятие радиатора 51
- Последовательность действий 52
- Действия после завершения операции 53
- Последовательность действий 53
- Установка радиатора 53
- Последовательность действий 54
- Предварительные действия 54
- Снятие дисплея в сборе 54
- Действия после завершения операции 58
- Последовательность действий 58
- Установка дисплея в сборе 58
- Извлечение антенны 60
- Последовательность действий 60
- Предварительные действия 60
- Действия после завершения операции 63
- Последовательность действий 63
- Установка антенны 63
- Извлечение камеры 64
- Последовательность действий 64
- Предварительные действия 64
- Действия после завершения операции 66
- Последовательность действий 66
- Установка камеры 66
- Последовательность действий 67
- Предварительные действия 67
- Снятие лицевой панели дисплея 67
- Действия после завершения операции 69
- Последовательность действий 69
- Установка лицевой панели дисплея 69
- Перепрограммирование bios 70
- Получение справки и обращение в компанию dell 71
- Ресурсы для самостоятельного разрешения вопросов 71
- Обращение в компанию dell 72
