УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов SURFACE FHD

⌂



Красный –

Белый –

Черный –

Желтый –

Питание

Датчик

Общий

Видео

Красный –

Белый –

Черный –

Желтый –

Питание

Датчик

Общий

Видео

Красный –

Белый –

Черный –

Желтый –

Аудио

Общий

Сигнал

Видео

Черный –

Красный –

Общий

DC 12~15 B

Красный –

Белый –

Черный –

Желтый –

Питание

Аудио

Общий

Видео

Коричневый –

Зеленый –

Оранжевый –

Красный –

Белый –

Черный –

Желтый –

Н.З. контакт реле

Н.Р. контакт реле

Общий контакт реле

Питание

Аудио

Общий

Видео

Красный –

Белый –

Черный –

Желтый –

Питание

Аудио

Общий

Видео

Красный –

Белый –

Черный –

Желтый –

Питание

Сигнал

Общий

Аудио

Желтый –

Красный –

Черный –

Н.З.

Общий

Н.Р.

БЛОК ПИТАНИЯ

(опционально)

ДОПОЛНИТЕЛЬНЫЙ ДОМОФОН

Ворота | Замок

ГЛАВНЫЙ ДОМОФОН

АУДИОТРУБКА

Камера 1

Датчик 1

Камера 2

Датчик 2

АС 220 В

ЗАМОК ЭЛЕКТРОМЕХАНИЧЕСКИЙ

(опционально)

ВЫЗЫВНАЯ ПАНЕЛЬ 2

(опционально)

ВЫЗЫВНАЯ

ПАНЕЛЬ 1

БЛОК ПИТАНИЯ (опционально)

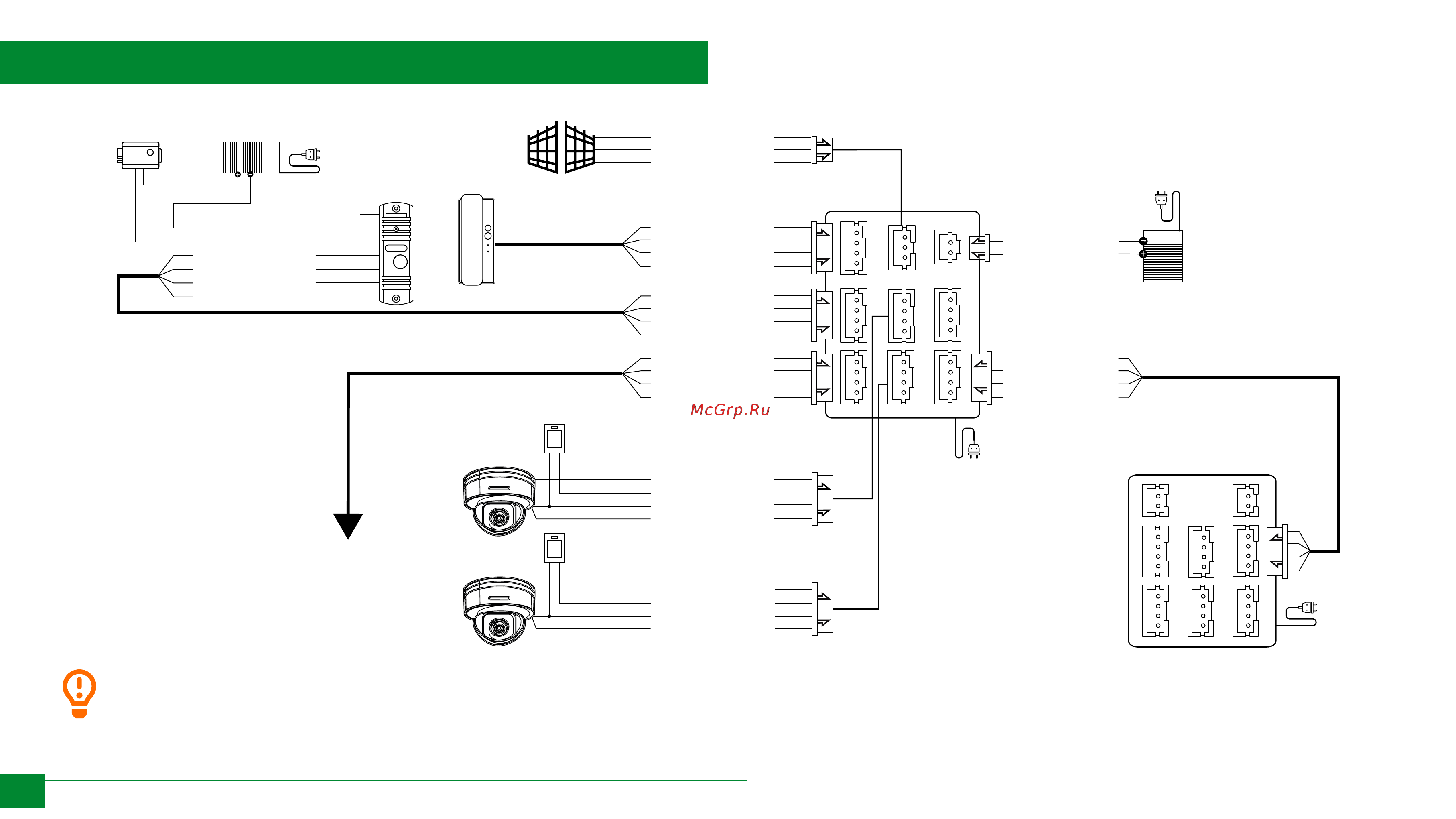

Рис. 12 Схема подключения видеодомофонов SURFACE FHD

ОБЩАЯ СХЕМА ПОДКЛЮЧЕНИЯ

ВНИМАНИЕ!

1. При наличии нескольких домофонов в системе, на Главном домофоне в меню Система устанавли-

вается ID домофона – 1, на дополнительных – 2–6. Также необходимо установить общее количество

домофонов.

2. Вызывные панели подключаются только к Главному домофону с ID домофона 1.
