УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов SURFACE FHD

⌂



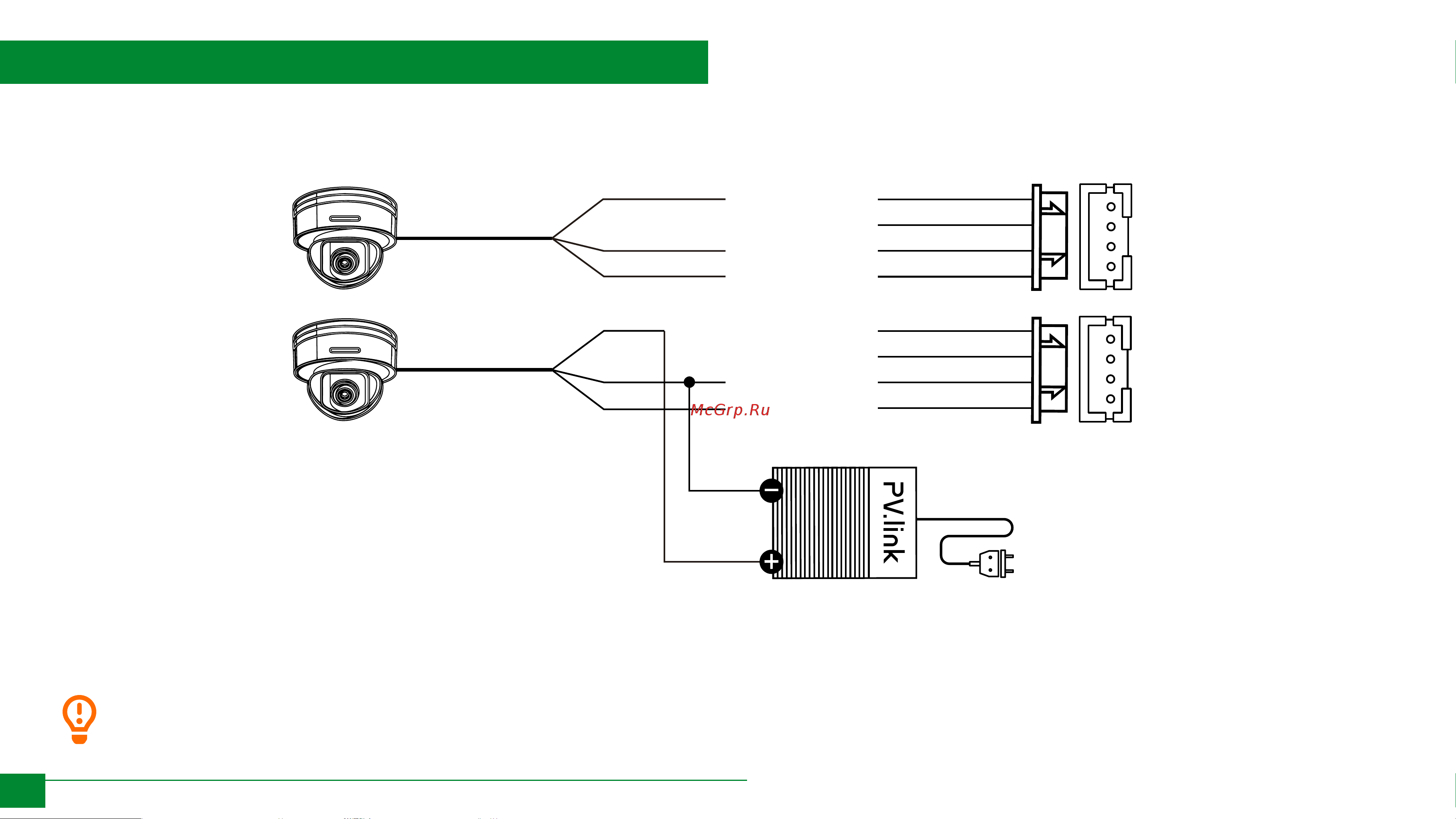

Рис. 13 Схемы подключения видеокамеры к домофону SURFACE FHD

Красный – Питание

Белый – Не используется

Черный – Общий

Желтый – Видео

Красный – Не используется

Белый – Не используется

Черный – Общий

Желтый – Видео

Камера

Блок питания

камеры

Питание

от внешнего БП

Питание

от монитора

Порт

вызывной панели

или камеры

СХЕМЫ ПОДКЛЮЧЕНИЯ ВИДЕОКАМЕР

ВНИМАНИЕ!

Для камер, устанавливаемых на улице и/или с токопотреблением 300 мА, необходимо использовать

подключение с внешним блоком питания.
