11
Подготовка к работе

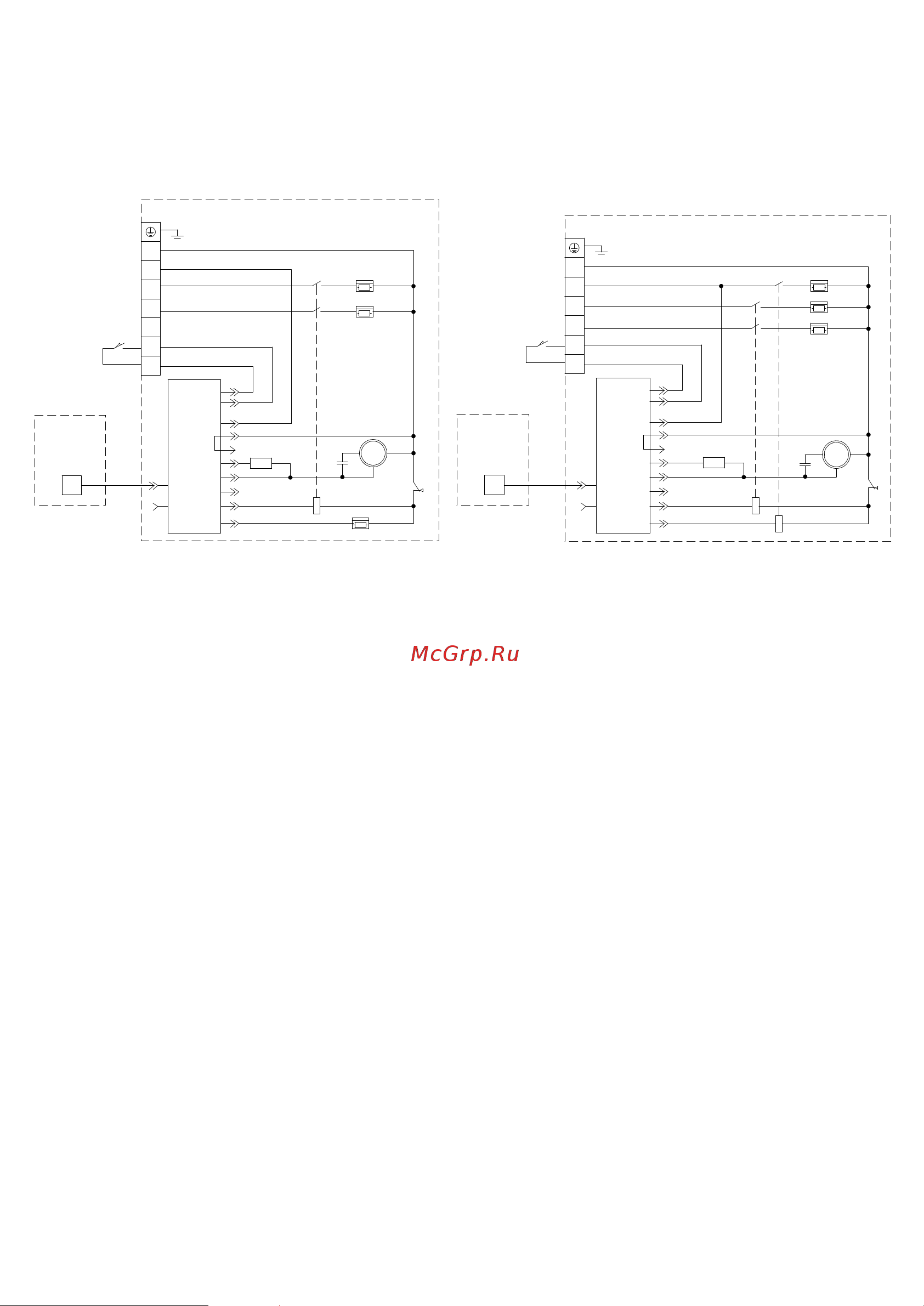

Принципиальная схема тепловой завесы
BHC-M10T09-PS , BHC-M15T09-PS , BHC-М15Т12-PS ,
BHC-М20Т12-PS.
EK1, ЕК2, EK3 - электронагреватель;
КМ1, КМ2 - электромагнитное реле*;
М1 - электродвигатель;
SK1 - защитный термостат без самовозврата;
ХТ1 - колодка клеммная;
SQ1 - концевой выключатель (дверной контакт);
А1 - плата питания;
R1 - сопротивление;
С1 - конденсатор.
EK1, ЕК2, EK3 - электронагреватель;
КМ1 - электромагнитное реле;
М1 - электродвигатель;
SK1 - защитный термостат без самовозврата;
ХТ1 - колодка клеммная;
SQ1 - концевой выключатель (дверной контакт);
А1 - плата питания;
R1 - сопротивление;
С1 - конденсатор.
DOOR
GND
L1
L2
L3
L4
L5
Х5 IN
Х5 OUT
RJ45
RJ45
Сеть ~400В
КМ1.2
EK1
A1
EK2
ACL
ACN
RJ45
Тепловая завеса
Пульт
управления
EK1, ЕК2, EK3 - электронагреватель;
КМ1 - электромагнитное реле;
М1 - электродвигатель;
SK1 - защитный термостат без самовозврата;
ХТ1 - колодка клеммная;
SQ1 - концевой выключатель (дверной контакт);
А1 - плата питания;
R1 - сопротивление;
C1 - конденсатор.
N
L1
ХТ1
L2
L3
L
SQ1
1
2
R1
KM1.1
M
~
C1
M1
SK1
EK3
BHC-M10T06-PS
EK1, ЕК2, EK3 - электронагреватель;
КМ1, KM2 - электромагнитное реле;
М1 - электродвигатель;
SK1 - защитный термостат без самовозврата;
ХТ1 - колодка клеммная;
SQ1 - концевой выключатель (дверной контакт);
А1 - плата питания;
R1 - сопротивление;
C1 - конденсатор.
DOOR
GND
L1
L2
L3
L4
L5
Х5 IN
Х5 OUT
RJ45
RJ45
Сеть ~400В
КМ1.2
EK2
A1
EK3
ACL
ACN
RJ45
Тепловая завеса
Пульт
управления
N
L1
ХТ1
L2
L3
R1
KM1.1
M
~
C1
M1
SK1
KM2.1
SQ1
1
2
EK1
КМ2.2
BHC-M10T09-PS, BHC-M15T09-PS
* для завес BHC-M15T12-PS , BHC-M20T12-PS - электромагнитный контактор.
Принципиальная схема тепловой завесы
BHC-M10T06-PS.
