Номинал автоматического выключателя, минималь-

ное сечение и внешний диаметр подводимого кабе-

ля указаны в таблице. При монтаже завесы произво-

дить полную фиксацию кабеля кабельным вводом.

При монтаже и подключении завесы руководство-

ваться "Правилами эксплуатации электроустано-

вок". Автоматический выключатель и сечение под-

водимого кабеля должны соответствовать таблице

ниже.

Подключение пульта управления Ballu BRC-D1

Подключение пульта управления BRC-D1 к заве-

се производится с помощью кабеля, входящего в

комплект поставки завесы. На кабеле с двух сто-

рон установлены разъемы RJ-45.

Для установки пульта выполните следующие дей-

ствия:

1. Отсоедините крышку. Для этого аккуратно ото-

гните фиксаторы с задней стороны пульта на 1 мм

путем нажатия на них через соответствующие от-

верстия.

2. Закрепите устройство на стене при помощи

крепежных элементов, используя отверстия в ос-

новании пульта.

3. Проведите кабель в специальное отверстие в

задней стенке корпуса и присоедините его в RJ

разъем.

4. Закройте крышку.

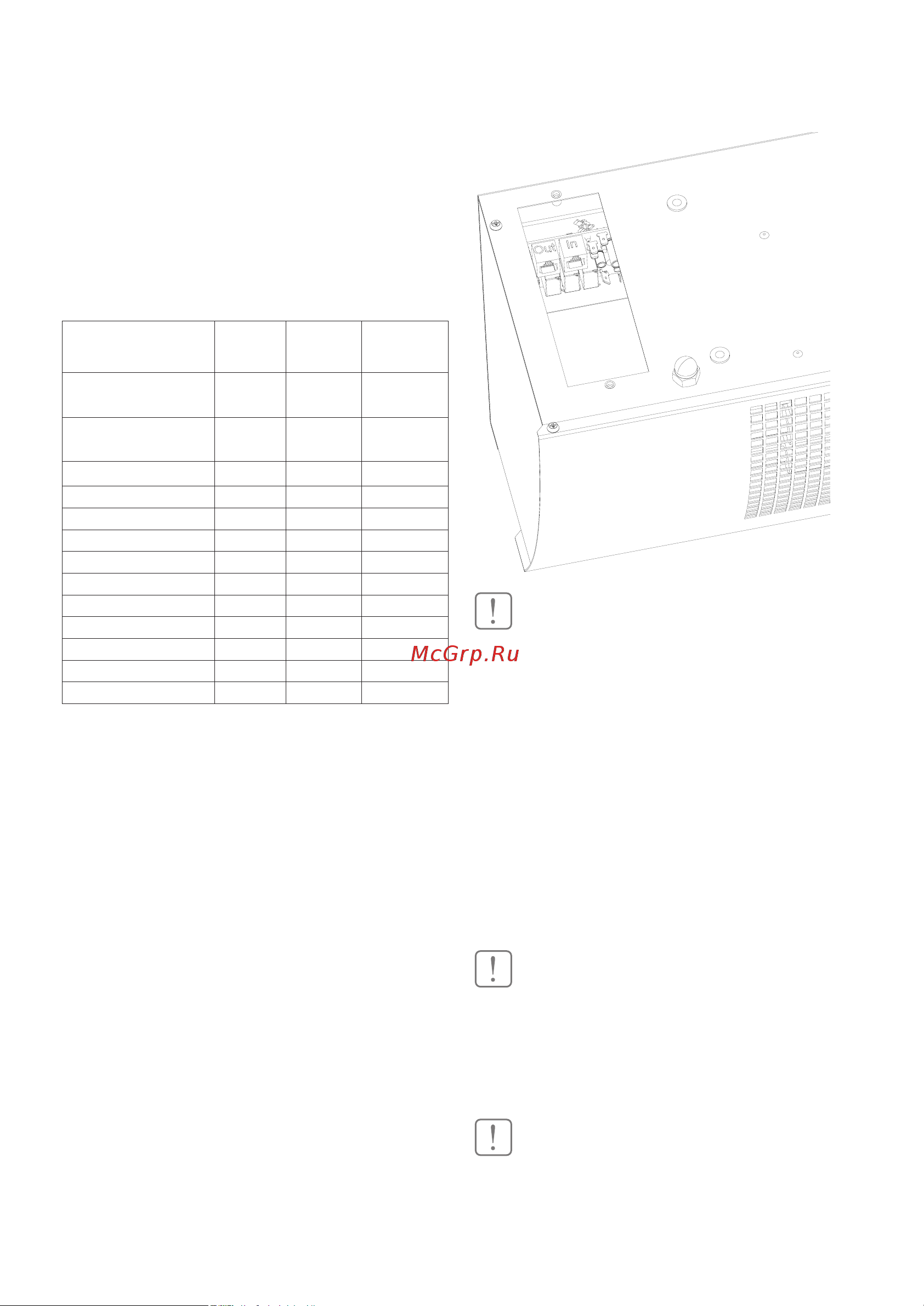

Подключение кабеля к завесе выполняется в RJ

разъем с надписью "In", размещенный на плате

питания. Плата питания размещена возле клемм-

ной колодки в завесе (см. рисунок ).

ВНИМАНИЕ!

Для завес BHC-М10Т06-PS, BHC-М10Т09-PS, BHC-

М15T09-PS, BHC-М15T12-PS, BHC-М20Т12-PS, BHC-

М20Т18-PS, BHC-М20Т24-PS, BHC-M25T12-PS

BHC-H10T12-PS, BHC-H15T18-PS, BHC-H20T24-PS,

BHC-H20T36-PS есть возможность подключения

нескольких завес к одному пульту управления.

Подключение осуществляется в соответствии с

принципиальной схемой на странице 14. Пульт

управления BRC-D1 подключается к первой (веду-

щей) завесе в разъем "IN" для подключения после-

дующей (ведомой) завесы необходимо соединить

разъем "Out" ведущей завесы с разъемом "In" ве-

домой. Количество завес, подключенных к одному

пульту не более 63.

ВНИМАНИЕ!

Не допускается групповое подключение завес

разных серий. Не допускается групповое подклю-

чение завес с разными источниками тепла (завес с

водяным теплообменником с завесами с электри-

ческими нагревателями).

ВНИМАНИЕ!

Пульты должны располагаться вне зоны воздуш-

ного потока завесы, иначе работа терморегуля-

тора будет зависеть от температуры воздушного

потока.

Тепловая завеса

Автоматический

выключатель

Сечение медно-

го кабеля,

мм

Рекомендуемый диа-

метр подводимого

кабеля, мм.

ВНС-М10Т06-PS

для однофазной сети

32 А 3х4,0 8-12

BHC-М10Т06-PS

для трехфазной сети

16 А 5x1,5 8-12

BHC-М10Т09-PS 16 А 5x1,5 8-12

ВНС-М15Т09-PS 16 А 5x1,5 8-12

ВНС-М15Т12-PS 25 А 5x2,5 11-13,5

ВНС-М20Т12-PS 25 А 5x2,5 11-13,5

ВНС-М20Т18-PS 32 А 5x4,0 11-13,5

ВНС-М20Т24-PS 45 А 5x6,0 15-18

BHC-M25T12-PS 25 A 5x2,5 11-13,5

BHC-H10T12-PS 25 А 5x2,5 11-13,5

BHC-H15T18-PS 32 А 5x4,0 11-13,5

BHC-H20T24-PS 45 А 5x6,0 15-18

BHC-H20T36-PS 63 А 5x10,0 18-21

Подготовка к работе
