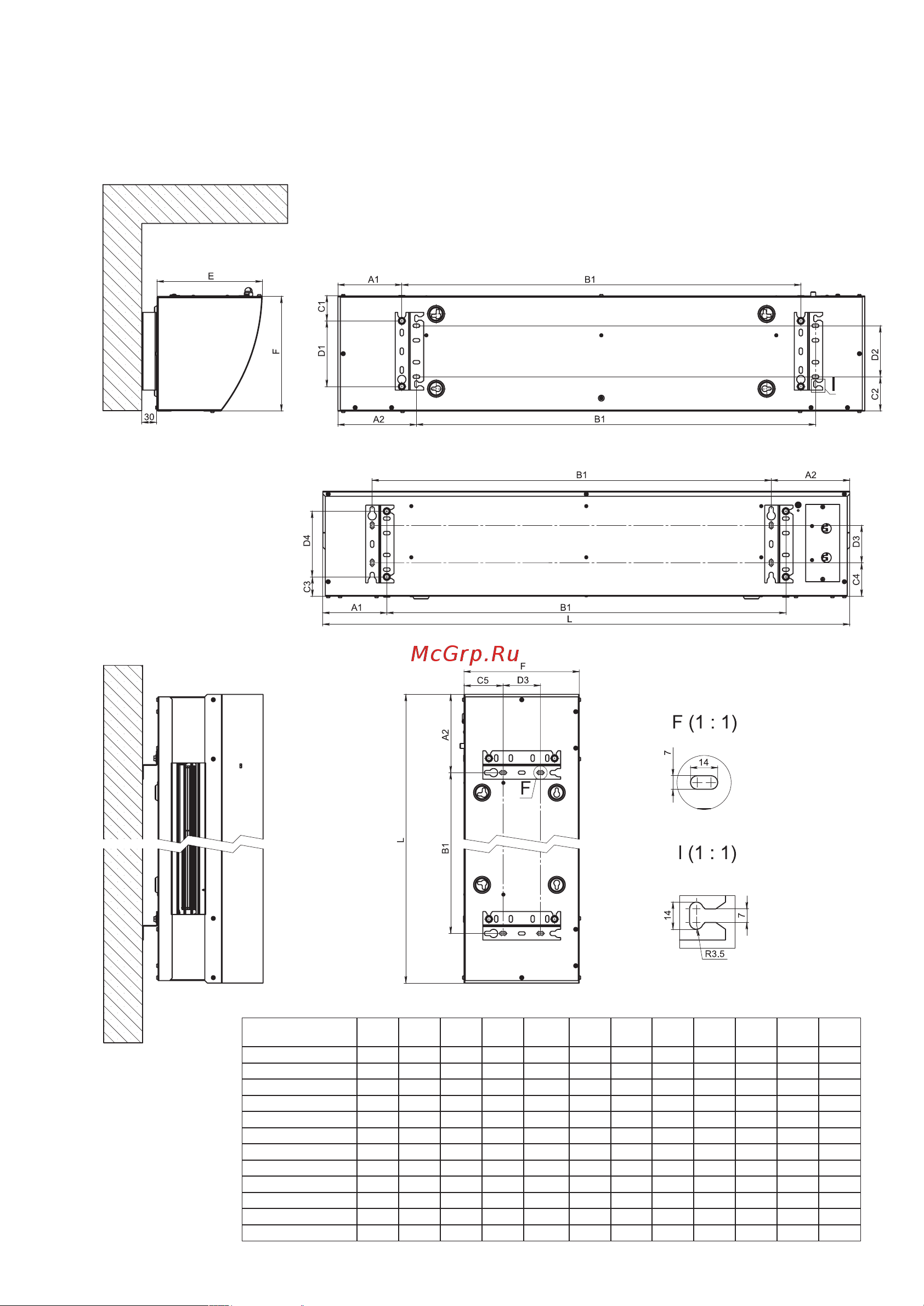

Подготовка к работе

Крепежные элементы для кронштейна

Расположение кронштейнов для горизонтального установки

Расположение кронштейнов для установки завесы на шпильки

Расположение кронштейнов для вертикальной установки

Изделие

A1,

мм

A2,

мм

B1,

мм

C1,

мм

D1,

мм

C2,

мм

D2,

мм

C3,

мм

D3,

мм

C4,

мм

D4,

мм

C5,

мм

ВHC-M10T06-PS 132 162 821 50 135 77 135 50 77 70 135 80

ВHC-M10T09-PS 132 162 821 50 135 77 135 50 77 70 135 80

ВHC-M15T09-PS 132 162 1184 50 135 77 135 50 77 70 135 80

ВHC-M15T12-PS 132 162 118 4 50 135 77 135 50 77 70 135 80

ВHC-M20T12-PS 132 162 1634 50 135 77 135 50 77 70 135 80

ВHC-M20T18-PS 132 162 1634 50 135 77 135 50 77 70 135 80

ВHC-M20T24-PS 132 162 1634 50 135 77 135 50 77 70 135 80

BHC-M25T12-PS 170 200 2010 50 135 77 105 50 77 70 135 80

ВHC-H10T12-PS 190 220 809 46 180 79 150 60 122 40 150 75

ВHC-H15T18-PS 185 215 1216 46 180 79 150 60 122 40 150 75

ВHC-H20T24-PS 194 224 1668 46 180 79 150 60 122 40 150 75

ВHC-H20T36-PS 194 224 1668 46 180 79 150 60 122 40 150 75
