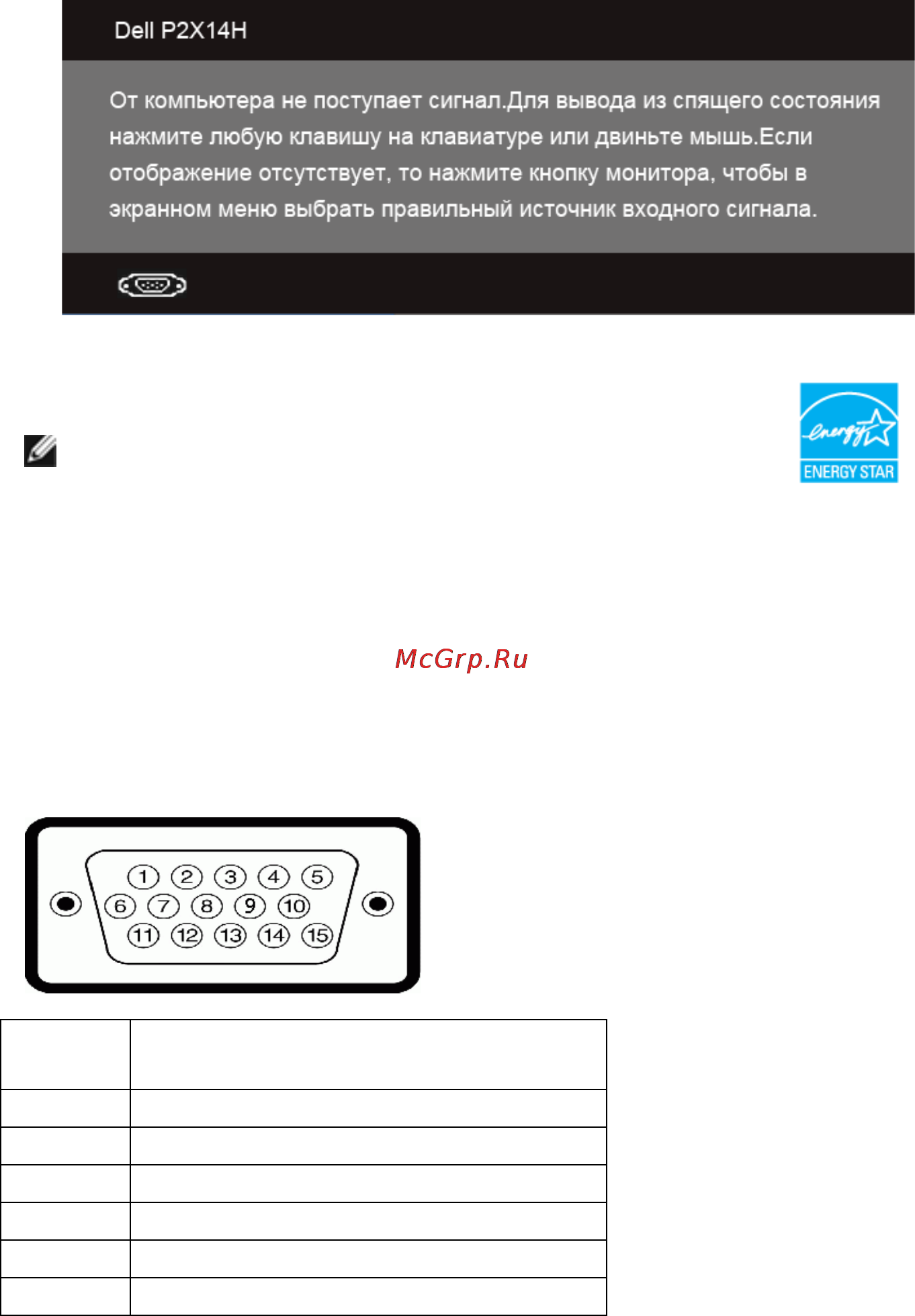

![Dell P2214H Black [16/61] Коммутация контактов](/views2/1114512/page16/bg10.png)
16 | О мониторе
Экранное меню доступно только в обычном режиме. При нажатии любой кнопки в
неактивном режиме отобразится одно из приведенных ниже сообщени.
Для вызова экранного меню включите компьютер и монитор.
* Полное отсутствие энергопотребления в выключенном режиме достигается только
отключением сетевого кабеля.
** Максимальная потребляемая мощность измеряется в состояние максимальной
яркости и USB активный.
Коммутация контактов
Разъем VGA
ПРИМЕЧАНИЕ. Данный монитор соответствует стандарту
пониженного энергопотребления приборов ENERGY STAR
®
.
Номер
контакта
15-контактный разъем
подключенного сигнального кабеля
1 Видео - красный
2 Видео - зеленый
3 Видео - синий
4 Общий
5 Самопроверка
6 Общий - красный
