Настройка монитора | 25

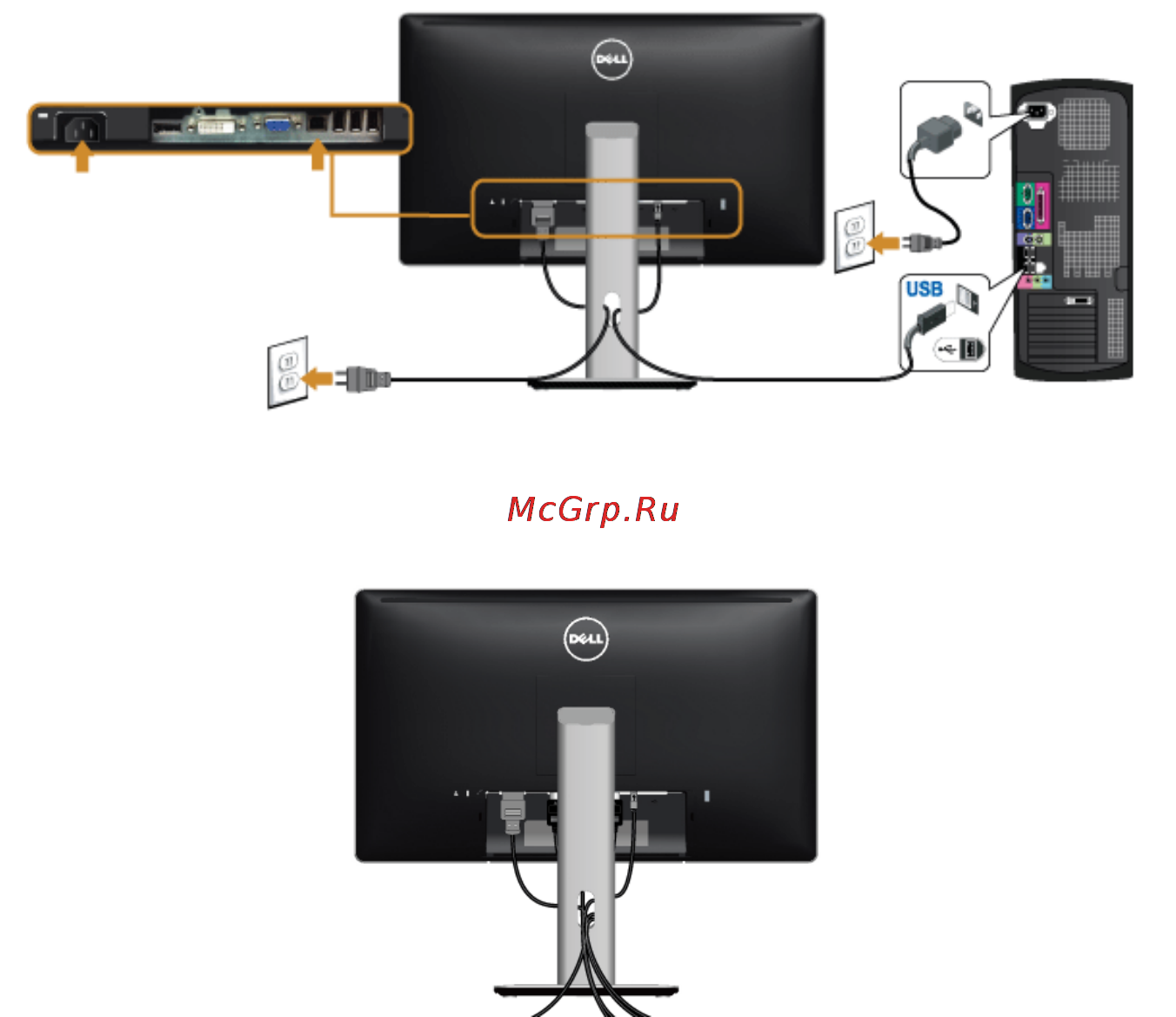

Подключение кабеля USB
После подключения кабеля (или кабелей) VGA/DVI/DP, выполните нижеприведенные
процедуры для подключения кабеля USB и завершения настройки монитора:
1. Подключите т.н. "восходящий" разъем кабеля USB (прилагается) к
"восходящему" порту монитора, затем другой конец кабеля USB – к
соответствующему разъему ПК. (подробнее см. на виде
Вид снизу
.)
2. Подключите периферийные устройства USB к "нисходящим" портам USB на
мониторе.
3. Подключите кабели питания ПК и монитора к близлежащим сетевым розеткам.
4. Включите монитор и компьютер.
Если на мониторе появилось изображение, настройка может считаться
завершенной. Если изображение отсутствует, см.
Неполадки, связанные с
интерфейсом универсальной последовательной шины (USB)
.
5. Используйте имеющийся на стойке монитора держатель для прокладки кабелей.
Укладка кабелей
После подключения всех необходимых кабелей к монитору и ПК (см.
Подключение
монитора
для подключения кабелей) воспользуйтесь отверстием для прокладки
кабелей, как показано выше.
