22

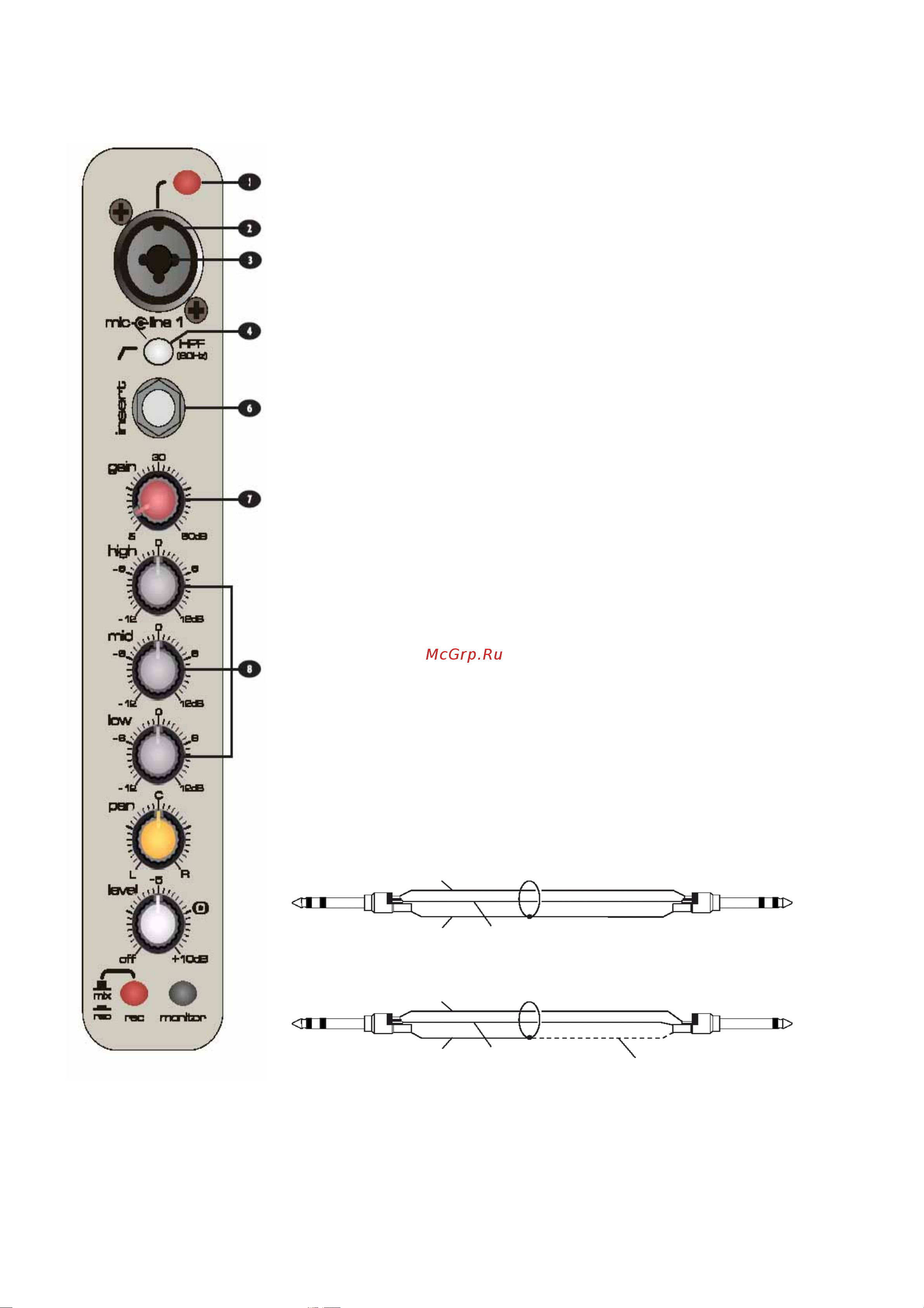

МОНО фонические входные каналы (MONO INPUT
CHANNELS)
1 - Фантомное питание (PHANTOM POWER)
При использовании конденсаторных микрофонов, на контактах XLR разъемов
требуется наличие фантомного питания +48В, которое необходимо для правиль-
ной работы. Фантомное питание может быть приложено к обоим микрофонным
входам одновременно, так что проверьте, чтобы оно было отключено, если в нем
нет необходимости.
Подключайте конденсаторные микрофоны только при отключенном пи-
тании +48В и включайте или выключайте фантомное питание только при
полностью увернутых регуляторах уровня выхода. Это позволит предуп-
редить повреждение микшера или внешних устройств.
Будьте внимательны при использовании несимметричных источников, которые могут
быть повреждены напряжением фантомного питания на контактах 2 и 3 разъема
XLR
При использовании линейного входа (LINE Input) отключите все микрофоны. Уро-
вень входа устанавливается с использованием ручки GAIN, как описано в пун-
кте 7.
2 - MIC INPUT (Микрофонный вход)
К входу MIC могут быть подключены разъемы XLR типа. Он сконструирован так,
чтобы соответствовать широкому диапазону симметричных или несимметричных
сигналов. Лучше использовать профессиональные динамические, конденсатор-
ные или ленточные микрофоны, так как они имеют низкий импеданс. Возможно
использование недорогих высокоимпедансных микрофонов, но при этом уровень
фонового шума будет выше. При включении фантомного питания (в верхней пра-
вой стороне микшера), гнездо обеспечивает соответствующее напряжение пита-
ния для профессиональных конденсаторных микрофонов.
3 - LINE INPUT (линейный вход)
Подключаются 3-х полюсные джеки. Используйте этот вход для источников,
отличных от микрофонов, таких как клавишные, драм машины, синтезаторы, кассет-
ные устройства или гитары. Вход является симметричным для малого шума и
устойчив к помехам, но можно также использовать несимметричные источники
при разводке джеков как показано, хотя при этом необходимо следить за тем,
чтобы длина кабеля была как можно короче для уменьшения помех на кабеле.
Установите уровень входа с помощью ручки GAIN. При работе LINE входа,
отключите все подключения MIC.сигнал
4 - Переключатель высокочастотного фильтра (HIGH PASS FILTER)
Этот переключатель активизирует фильтр с крутизной 128дБ на октаву, который
уменьшает уровень суб гармоник низких частот. Это очень удобно для удаления
микрофонных щелчков, получающихся тогда, когда большой объем воздуха бы-
стро выталкивается при пении звуков Р и Б. Также этот переключатель фильтра
может быть использован для устранения грохота, вызванным сценическим мик-
рофоном или просто для очистки микса.
От импеданса симметричного выхода Е серии Симметричное подключение
На внешнее устройство
Экран земля сигнала
сигнал
От импеданса симметричного выхода Е серии Несимметричное подключение
На внешнее устройство
Экран земля сигнала
сигнал
Опыт показывает, что иногда лучше не под-
ключать экран к концу внешнего устройства.
