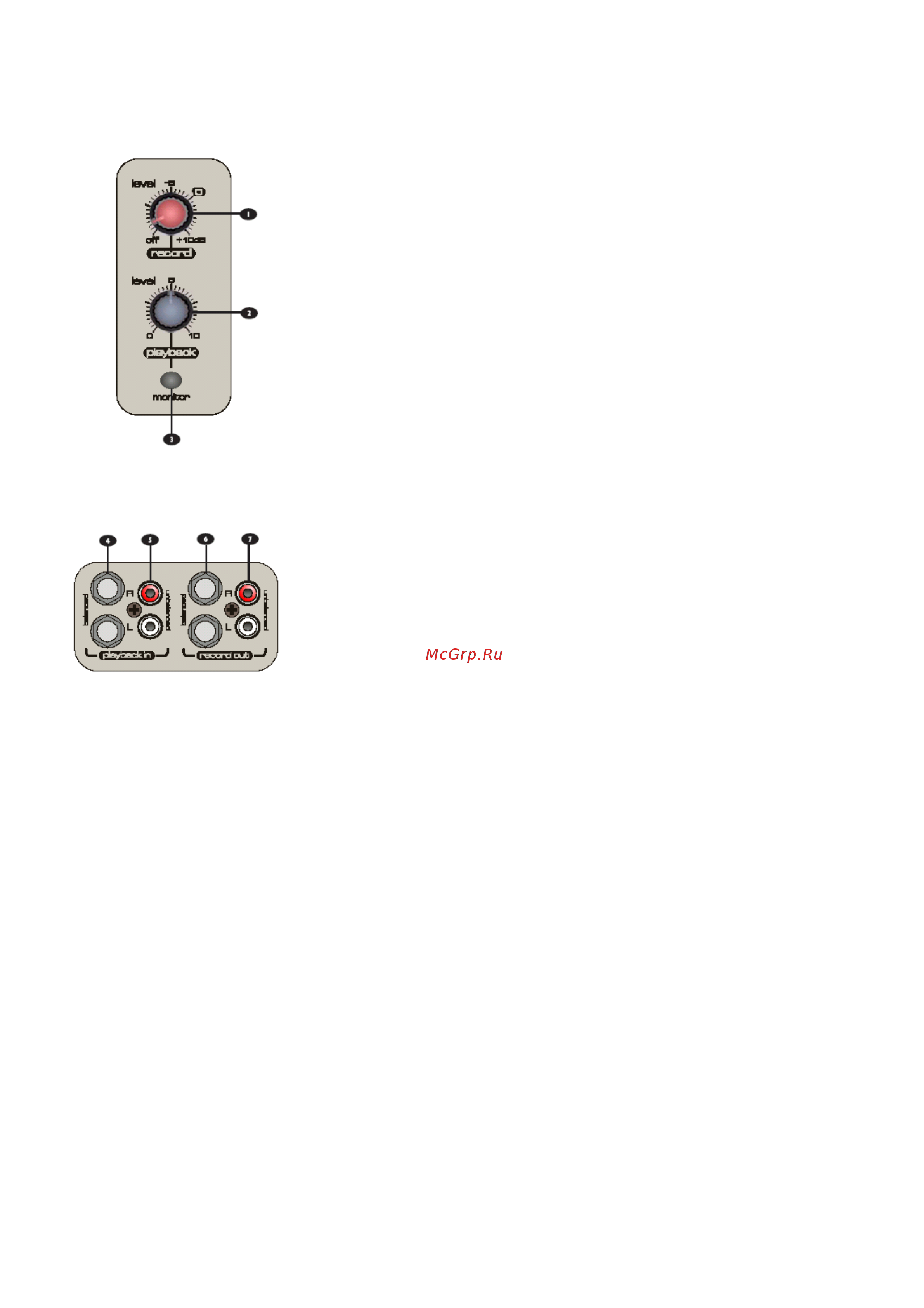

1 - Уровень выхода записи (RECORD OUTPUT LEVEL)

Этот регулятор устанавливает выходной уровень на выходах RECORD (запись).

Необходимо проверить вход монитора звуковой карты /секвенсера на наличие

хорошего уровня сигнала. Если вы строго следовали процедуре установи, то руч-

ка должна быть повернута в позицию 0дБ.

2 - Уровень входа воспроизведения (PLAYBACK INPUT LEVEL)

Этот регулятор устанавливает входной уровень сигнала воспроизведения. При

правильной установке звуковой карты / секвенсера, и использовании максималь-

ного разрешения, этот регулятор должен находиться в позиции 7 (0-10)

3 - Мониторинг воспроизведения (MONITOR PLAYBACK)

При нажатии на фиксирующийся переключатель MONITOR, постфейдерный сиг-

нал подается на шину мониторинга, для установки и выполнения регулировок

отдельно от других каналов. Сигнал мониторинга является истинным стерео сиг-

налом, он не суммируется на моно шине, как на некоторых других микшерах. Это

означает, что при мониторинге канала, не происходит потери позиционной инфор-

мации, и вы всегда слышите сигнал так, как он появляется в стерео поле.

4 - Входы воспроизведения - симметричные (PLAYBACK INPUTS - BALANCED)

К левому и правому входам воспроизведения подключаются 3-х полюсные TRS

джеки. Используйте эти входы для выходов звуковой карты / секвенсера. Входы

являются симметричными и обеспечивают низкий шум и высокое качество от про-

фессионального оборудования, но возможно использование и несимметричных

источников (смотрите коммутационную схему на стр. 17).

5 - Входы воспроизведения - несимметричные (PLAYBACK INPUTS -

UNBALANCED)

К левому и правому входам воспроизведения подключаются 2-х полюсные вилки

выходного шнура проигрывателя. Используйте эти входы для выходов звуковой

карты / секвенсера. Входы являются несимметричными и используются для по-

требительского и полупрофессионального оборудования. Следите за тем, чтобы

длина кабелей была как можно короче.

6 - Выход записи - симметричные (RECORD OUTPUTS - BALANCED)

Левый и правый выходы записи выводятся с 3-х полюсных гнездовых разъемов

как симметричные сигналы.

7 - Выход записи - несимметричные (RECORD OUTPUTS - UNBALANCED)

Левый и правый выходы записи также могут быть выведены с 2-х полюсной вилки

phono. Используйте эти выходы для отправки сигнала записи на звуковую карту

или секвенсер. Выходы являются несимметричными и используются для потре-

бительского и полупрофессионального оборудования. Следите за тем, чтобы дли-

на кабелей была как можно короче.
