2 Установка узла потолочного крепления проектора

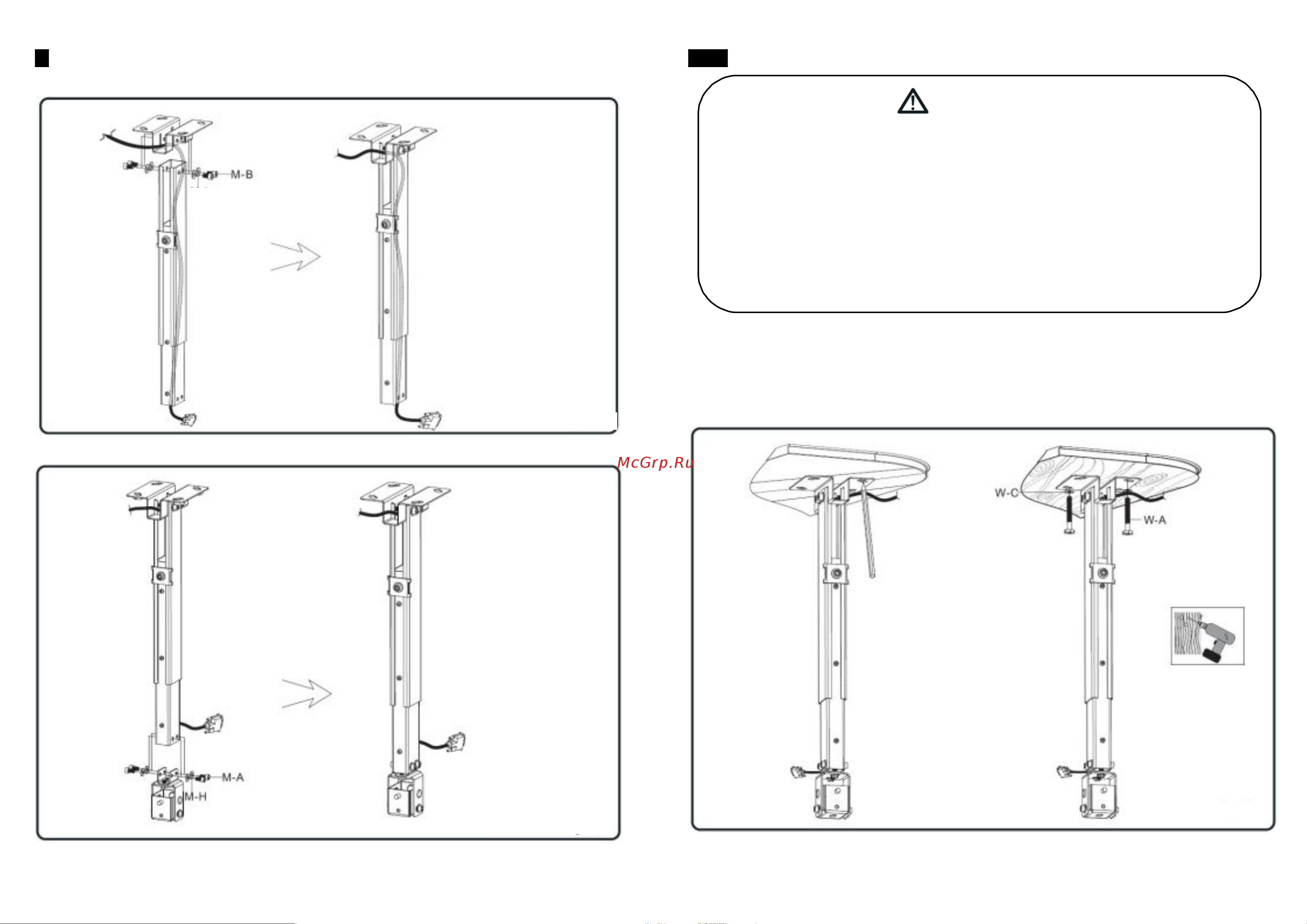

• Закрепить телескопическую штангу к потолочной пластине четырьмя винтами (M-B) с четырьмя шайбами
(M-J)
,
как показано на рис.
2.1.
рис.
2.1
3a МОНТАЖ НА ДЕРЕВЯННОЕ ПОТОЛОЧНОЕ ПЕРЕКРЫТИЕ:
ПРЕДУПРЕЖДЕНИЕ
• Убедитесь в том, что опорная поверхность надежно выдерживает совокупную нагрузку
оборудования и всех установленных компонентов и крепежа.
• Винты по дереву затягивать плотно, н
о без избыточного усилия. Чрезмерная затяжка
может повредить винты, значительно уменьшая их способность к фиксации.
• Убедитесь в том, что монтажные винты располагаются по центру арматуры.
Рекомендуется использовать граничный детектор арматуры.
• Входящий в комплект поставки крепеж предназначен для арматурного монтажа на
гипсокартонные или отштукатуренные перекрытия типовой толщины. При монтаже в
других условиях ответственные за монтаж лица должны обеспеч
ить соответствующий
крепеж.
• Для определения местонахождения краев арматуры использовать специальный детектор.
Рекомендуется
использовать граничный детектор арматуры. Определив местонахождение краев арматуры,
провести
вертикальную линию вниз до ее
центра.
• Разместить потолочную пластину на потолке в качестве шаблона. Отметить центры двух монтажных
отверстий.
Убедиться в том, что монтажные отверстия расположены по центру
арматуры.
Высверлить два отверстия диаметром
1/8 дюйма (3 мм) глубиной 1,2 дюйма (30 мм). Убедиться в том,
что
потолочная пластина выставлена в уровень, закрепить ее с помощью двух болтов (W-A), как показано на рис.
3.1.
Вставить кронштейн шарнира во внутренний корпус и закрепить четырьмя винтами (M-A) с четырьмя шайбами
(M-
H), как показано в рис.
2.2.
рис.
2.2
рис.
3.1
M-J
