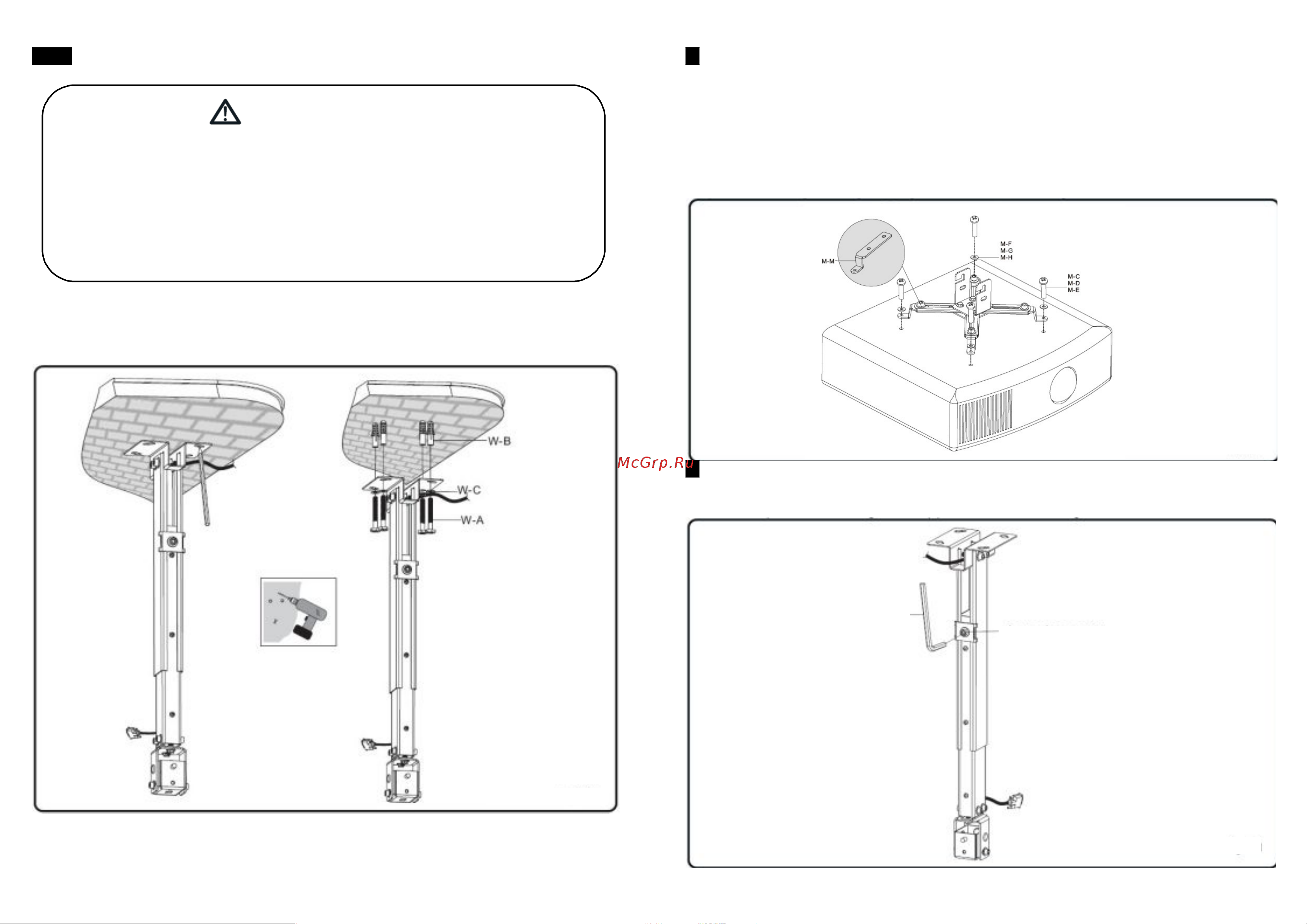

3b МОНТАЖ НА КИРПИЧНОЕ ИЛИ БЕТОННОЕ ПЕРЕКРЫТИЕ:
ПРЕДУПРЕЖДЕНИЕ
• При монтаже узлов потолочного крепления проектора на перекрытии шлакоблоке,
убедитесь в наличии толщины в массиве бетона не менее 1-3/8” для установки анкерных
болтов. В швах не сверлить! Убедитесь в том, что монтаж выполняется в монолитной части
перекрытия, обычно на расстоянии не менее 1 дюйма от края блока. Для сверления
отверстий во избежание разрушения подошвы отверстия при попадании
в полость
рекомендуется использовать электродрель на медленной скорости, а не перфоратор.
• Убедиться в том, что опорная поверхность надежно выдерживает совокупную нагрузку
оборудования и всех установленных компонентов и крепежа.
• Используя потолочную пластину в качестве шаблона отметить на потолке положение четырех винтов,
как
показано на рис.
3.2.
• Выполнить предварительное высверливание этих отверстий, используя сверло 10 мм на г
лубину не менее
60
мм. • Вставить анкерный болт (W-B) в каждое из этих отверстий. Закрепить потолочную пластину к
потолку
,
используя четыре болта (W-A) с четырьмя шайбами (W-C), как показано на рис.
3.2.
4 Монтаж переходного кронштейна:
Поверните проектор, установить переходной кронштейн с задней части проектора как можно ближе к
центру
тяжести проектора, разместив по одной лапе на каждое монтажное отверстие. В зависимости от
положения
отверстий можно изменить положение лапы, как показано в рис.
4.1.
Примечание: При наличии только трех монтажных отверстий использовать три лапы монтажного
кронштейна.
Важно: При отсутствии монтажных отверстий или их числе меньшем трех, переходной кронштейн не
использовать.
• Закрепите переходной кронштейн на задней части проектора, используя соответствующую комбинацию винтов
и
шайб, как показано на рис.
4.1.
• Наживить винт в монтажное отверстие проектора, вставив его через переходной
кронштейн.
• В
ыполнить то же самое для остальных монтажных отверстий, затянуть винты. Не прилагать чрезмерного
усилия
затяжки.
рис.
4.1
5 Подвешивание проектора консольного монтажа на шарнирный кронштейн:
Можно ослабить винт зажимной пластины 5-мм шестигранным ключом (M-L), для регулировки
положения
внутреннего корпуса телескопической штанги, а затем вновь затянуть винт зажимной пластины, как показано на
рис.
5.1.
винт стяжной
пластины
рис.
3.2
рис.
5.1
M-L
