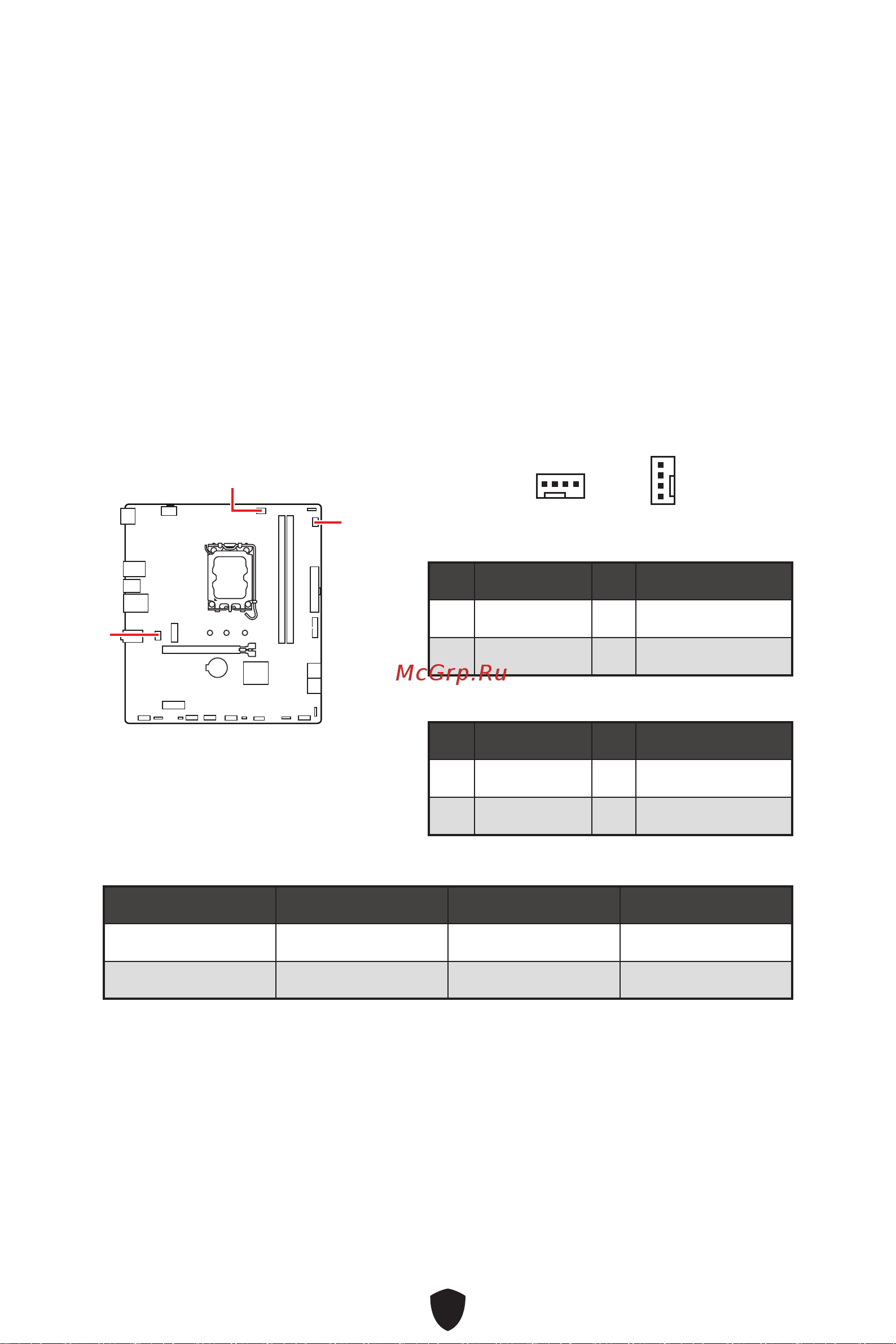

CPU_FAN1, SYS_FAN1~2: 팬 커넥터

팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM

모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를

조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 자동 모드

팬 커넥터는 PWM 및 DC 모드를 자동으로 감지할 수 있습니다.

BIOS> HARDWARE MONITOR 패널에서 팬을 제어할 수 있습니다. DC 또는 PWM을 팬

유형에 설정할 수 있습니다. 스마트 팬 모드를 확인하면 CPU 또는 시스템 온도에 따라 팬

속도가 변경됩니다. 스마트 팬 모드의 선택을 취소하면 팬이 최대 속도로 회전합니다.

⚠

중요사항

PWM/ DC 모드로 전환한 후, 팬이 제대로 작동하는지 확인하시기 바랍니다.

CPU_FAN1

SYS_FAN1

SYS_FAN2

PWM 모드 핀 정의

핀 신호 이름 핀 신호 이름

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

DC 모드 핀 정의

핀 신호 이름 핀 신호 이름

1 Ground 2 Voltage Control

3 Sense 4 NC

팬 커넥터 사양

커넥터 기본 팬 모드 최대 전류 최대 전력

CPU_FAN1 자동 모드 2A 24W

SYS_FAN1~2 DC 모드 1A 12W
