32

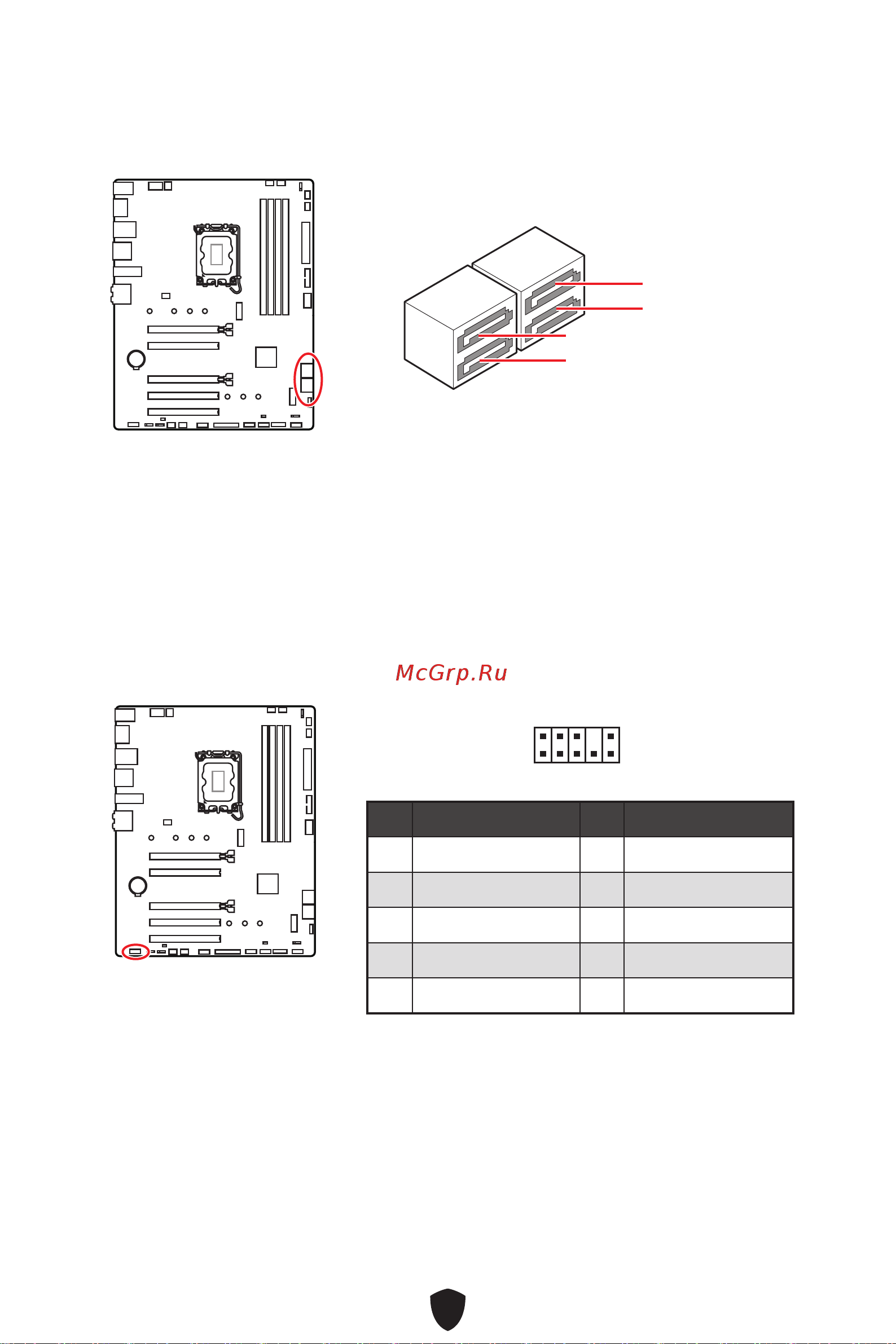

SATA5~8: SATA 6Gb/s 接口
这些接口是串行 SATA 6Gb/s 介面接口。每个接口可以连接一个串行 SATA 设备。
⚠
注意
∙
请勿将串行 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。
∙
SATA 数据线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。
JAUD1: 前置音频接口
此接口允许您连接前置面板上音频插孔。
1
2 10
9
针脚 信号名称 针脚 信号名称
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
SATA5
SATA7
SATA6
SATA8
