M2_1スロットのM.2モジュールの取り付け

(MAG B760M MORTAR WIFI DDR4 & MAG B760M MORTAR DDR4の

場合)

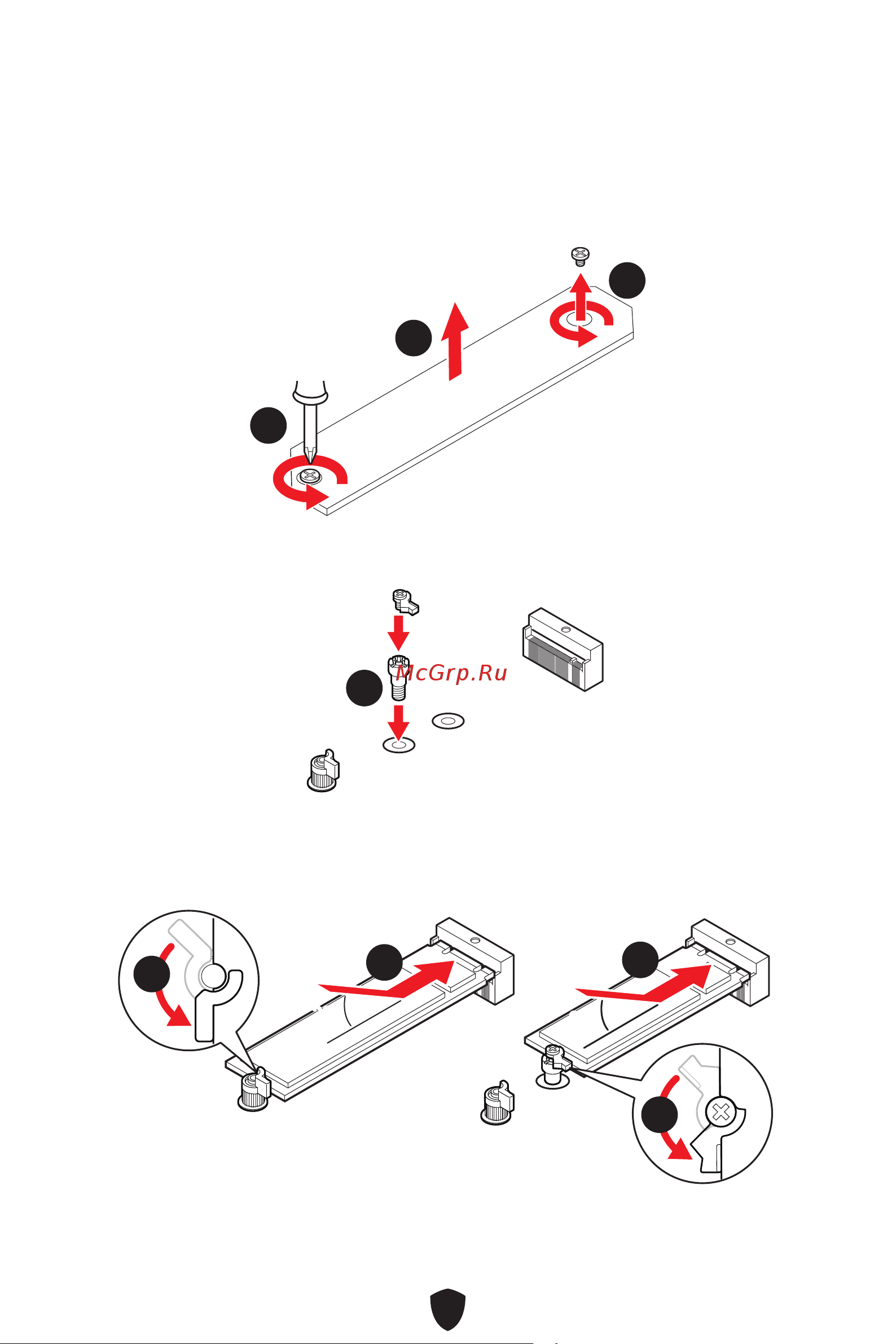

1. M.2 Shield Frozrヒートシンクのねじを緩めます。

2. M.2 Shield Frozrヒートシンクを持ち上げ、取り外します。

3. 2242/ 2260 SSDの長さによって供給のEZ M.2クリップキットを取り付けます。2280 SSD

が取り付けられている場合はこのステップを飛ばします。

4. 30°の角度でM.2 SSDをM.2スロットに挿入します。

5. EZ M.2クリップを回してM.2 SSDを固定します。

30º30º

2280 SSD

2260/ 2242

SSD
