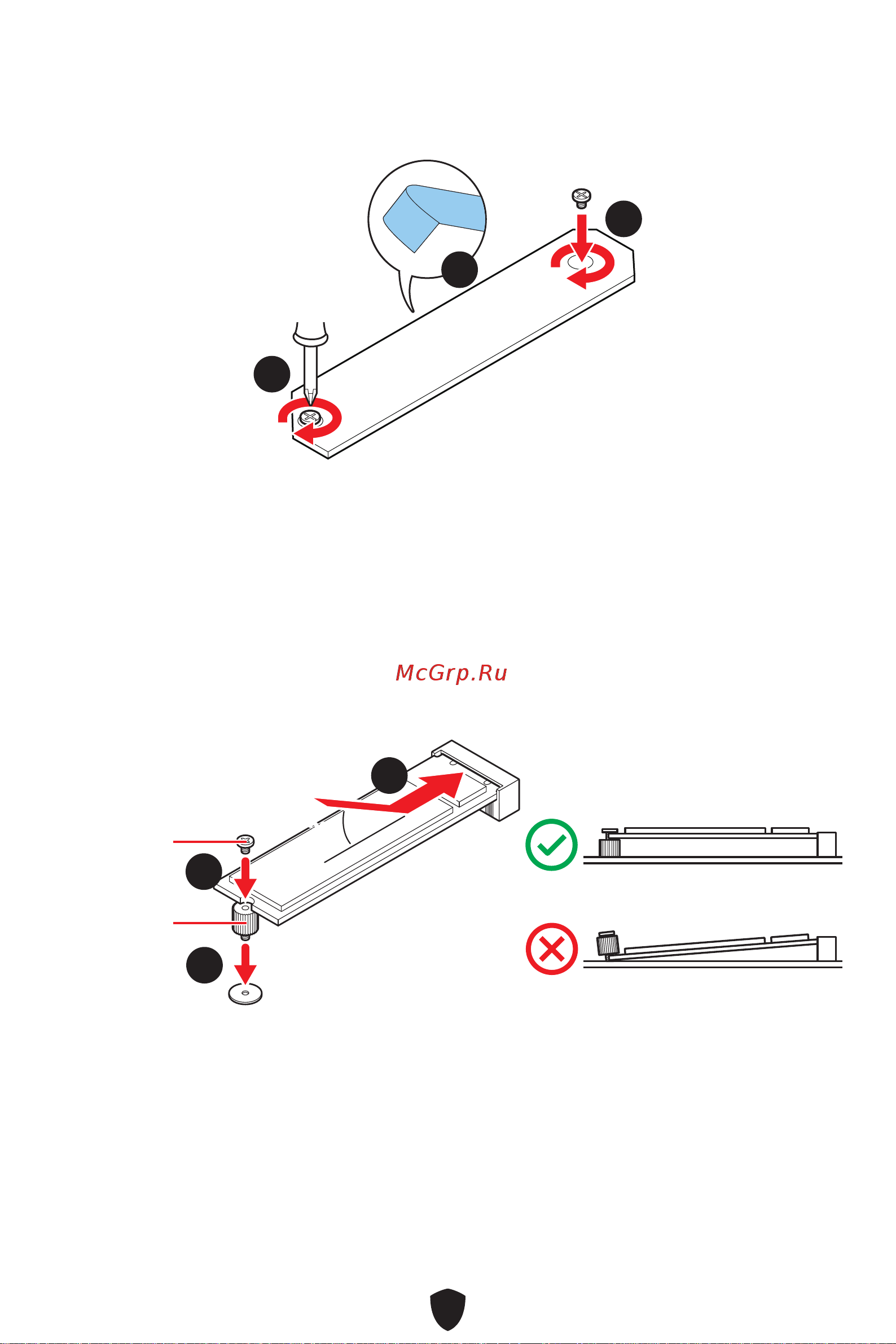

6. 底面のM.2 Shield Frozrヒートシンクの放熱パッドから保護膜を取り外します。
7. M.2 Shield Frozrヒートシンクをヒートシンクスタンドオフに固定します。
77
77
66
M2_2スロットのM.2モジュールの取り付け
(MAG B760M MORTAR WIFI DDR4 & MAG B760M MORTAR DDR4の
場合)
1. SSDの長さによって供給のM.2スタンドオフをM.2スロットに取り付けます。
2. 30°の角度でM.2 SSDをM.2スロットに挿入します。
3. 供給のM.2ねじでM.2 SSDを固定します。
30º30º
33
11
22
M.2ねじ
M.2スタンド
オフ
