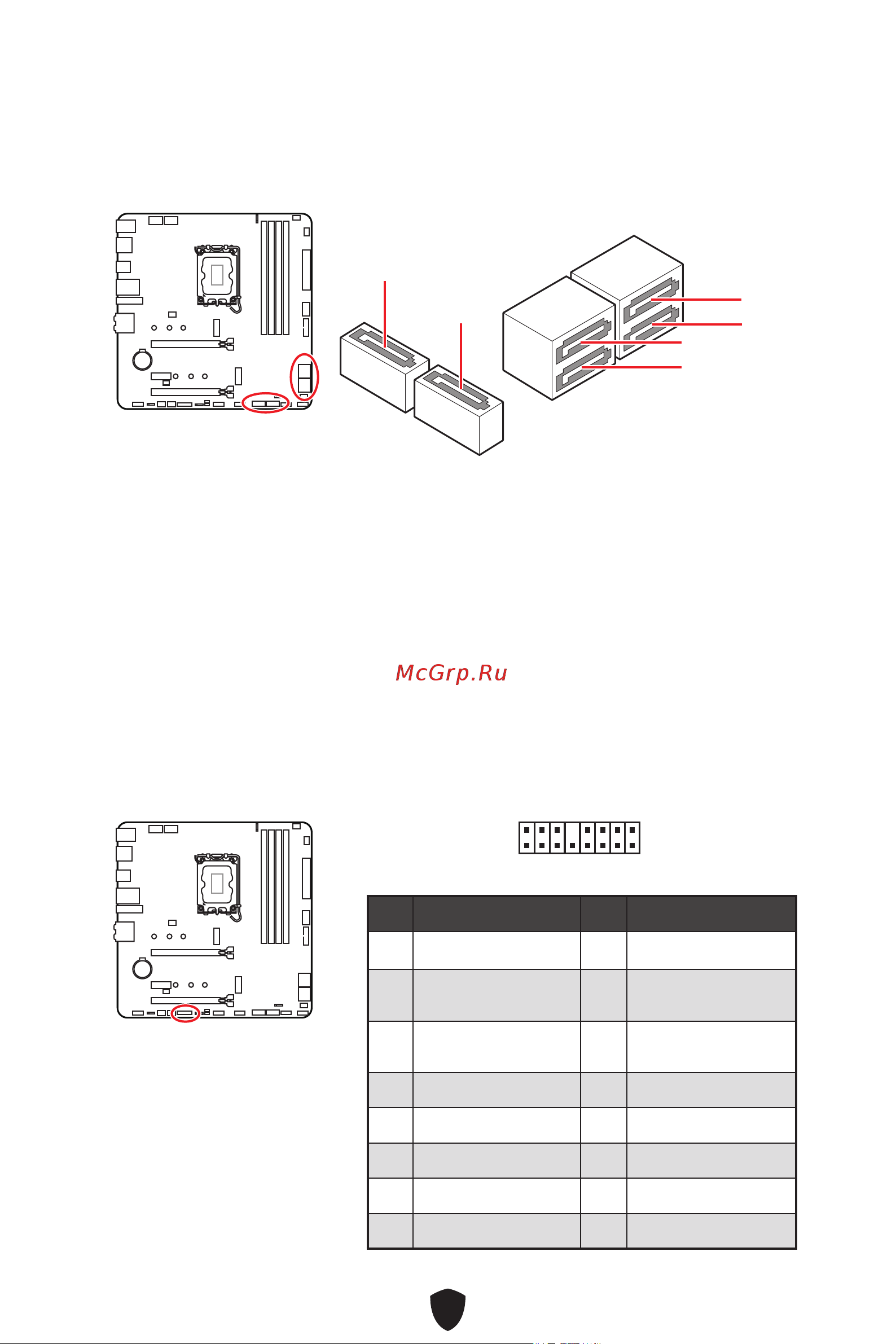

35
SATA5~8 & SATA_A1~A2: SATA 6Gb/sコネクター
これらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、一
つのSATAデバイスを接続できます。
SATA_A2*
SATA5
SATA_A1*
SATA6
⚠
注意
∙
SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れが
あります。
∙
SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマザ
ーボードにはストレートタイプのコネクタを接 続されることをお薦 めします。
SATA7
SATA8
JTBT1: Thunderbolt追加カードコネクター
このコネクターは追加のThunderbolt I/Oカードを接続します。
1
2 16
15
ピン 信号名 ピン 信号名
1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ
3
TBT_CIO_PLUG_
EVENT#
4 TBT_S0IX_ENTRY_ACK
5 SLP_S3#_TBT 6
TBT_PSON_
OVERRIDE_N
7 SLP_S5#_TBT 8 No Pin
9 Ground 10 SMBCLK_VSB
11 DG_PEWAKE# 12 SMBDATA_VSB
13 TBT_RTD3_PWR_EN 14 Ground
15 TBT_CARD_DET_R# 16 PD_IRQ#
* SATA_A1~A2はMAG B760M
MORTAR MAX WIFI DDR4のみの場
合 に 対 応 し ま す 。
