Стерео входы STEREO 1/2
К данным разъемам подключаются 3-полюсные стерео джеки ¼" или 2-
полюсные монофонические джеки, которые автоматически заземляют
"холодный" вход. Эти входы используются для таких источников сигнала,
как клавишные инструменты, драм машины, синтезаторы, кассетные
устройства или в качестве возвратов с устройств обработки сигнала.
Вход является СИММЕТРИЧНЫМ для низкого уровня шума и устойчив
к
помехам. Вы также можете использовать НЕСИММЕТРИЧНЫЕ
источники, выполнив подключение джека, как показано на иллюстрации,
но при этом необходимо следить за тем, чтобы длина кабеля была как
можно короче, чтобы минимизировать влияние помех звукоснимателя на
кабель. Обратите внимание, что при использовании несимметричного
источника кольцо должно быть заземлено.
Монофонические источники могут
быть поданы на обе траектории
сигнала при подключении только через левый джек.

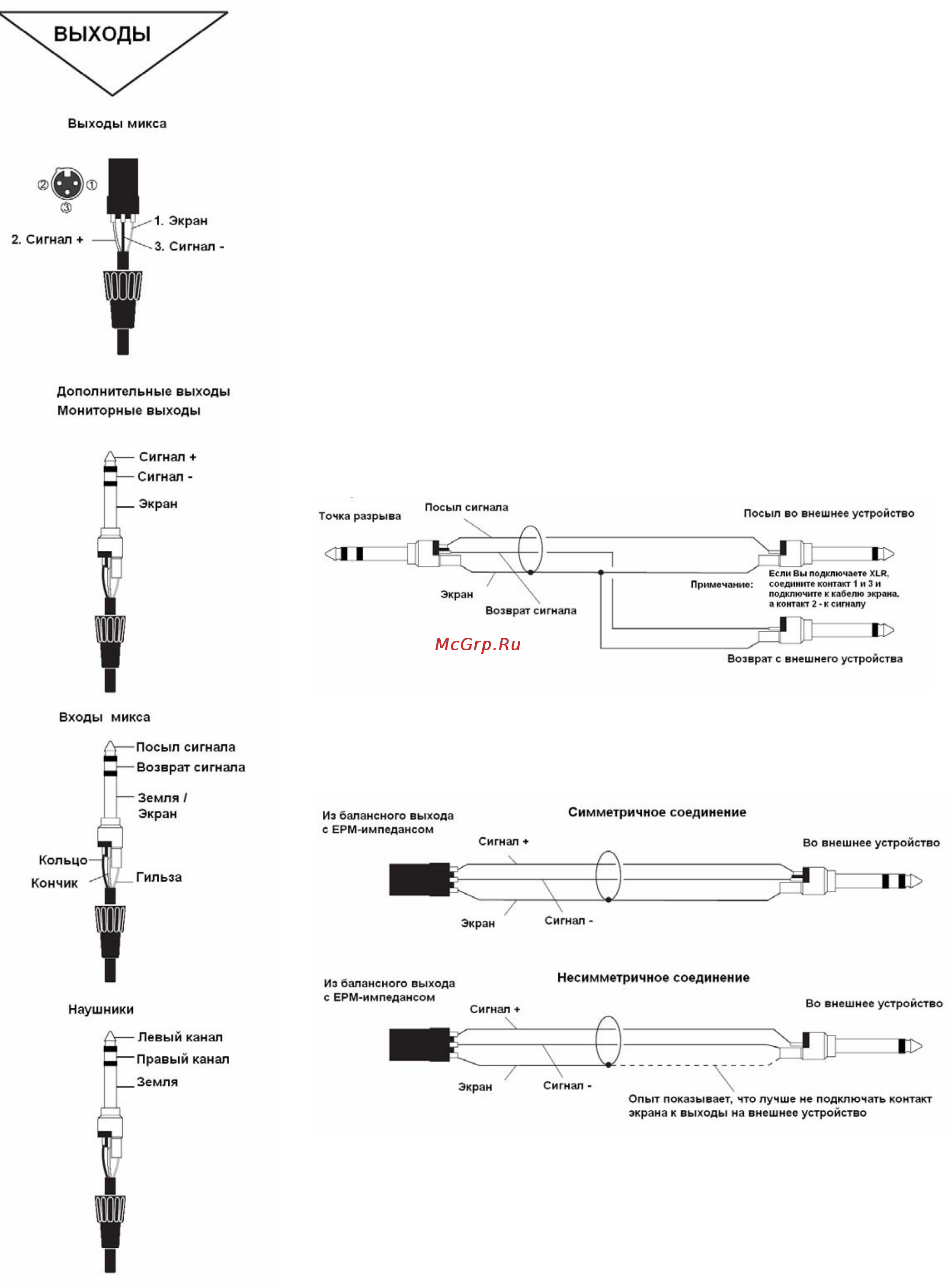

Разрывы Микса (Mix Inserts)
Несимметричная, префейдерная точка разрыва Mix является разрывом в
траектории выходного сигнала и позволяет выполнить подключение,
например, компрессора/лимитера или графического эквалайзера.
Разрыв (Insert) - это 3-полюсной ¼" джек, который обычно обходится.
При подключении джека траектория сигнала разрывается как раз перед
фейдером микса.
Сигнал микса появляется на НАКОНЕЧНИКЕ разъема, при возврате он
поступает на КОЛЬЦО. Для подключения к оборудованию с отдельными
джеками посыла и возврата может потребоваться Y-образный провод,
как показано ниже:
Выходы Микса (Mix Outputs)
Выходы MIX выполнены на разъемах XLR, подключены как показано
ниже, и имеют симметричный импеданс, позволяющий использовать
длинные кабели при подключении к симметричным усилителям и
другому оборудованию.
Выходы Aux и шины FX
Выходы Aux и шины FX выполнены на 3-полюсных стереоджеках 1/4" и
разведены как показано на иллюстрации слева. Они являются
симметричными, что позволяет использовать длинные кабели при
подключении к симметричным усилителям и другому оборудованию.
11
