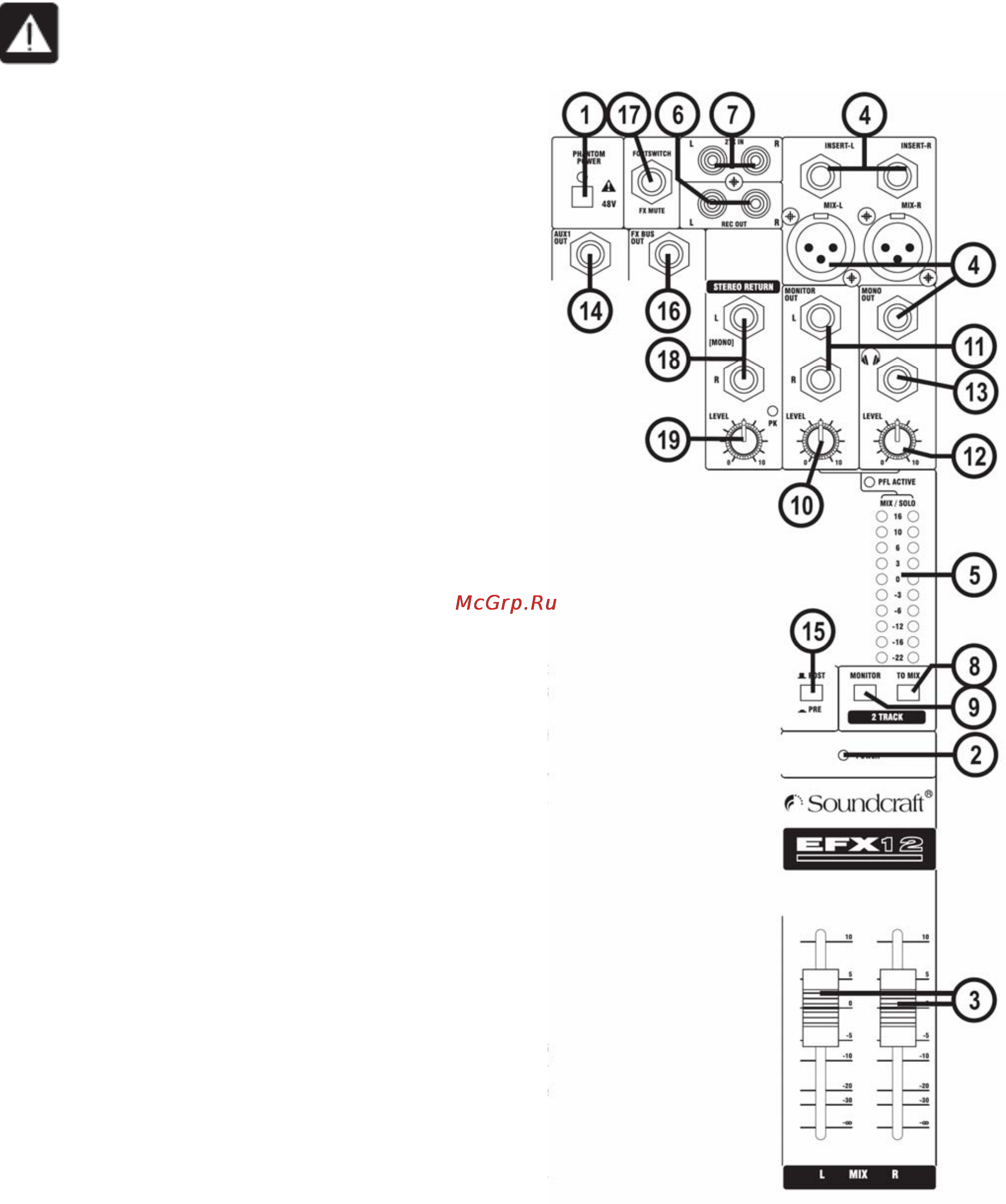

МАСТЕР СЕКЦИЯ
1 ФАНТОМНОЕ ПИТАНИЕ
Для большинства профессиональных
конденсаторных микрофонов необходимо
наличие ФАНТОМНОГО ПИТАНИЯ. Фантомное
питание - это способ подачи питающего
напряжения по тем же проводам, по которым
подается и микрофонный сигнал. Нажмите на
переключатель для подачи питания +48В на все
микрофонные (MIC) входы. При активации
питания загораются расположенные рядом
светодиодные индикаторы.
ВНИМАНИЕ: БУДЬТЕ ВНИМАТЕЛЬНЫ
при использовании несимметричных
микрофонов, так как фантомное питание может
привести к их повреждению. Симметричные
динамические микрофоны нормально работают
при включенном фантомном питании (для
получения руководства обратитесь к
производителю микрофона).
Перед включением фантомного питания
необходимо подключить все микрофоны и
установить все выходные фейдеры на
минимальное значение, чтобы избежать
повреждения
внешнего оборудования.
2 ИНДИКАТОР ПИТАНИЯ
Светодиодный индикатор загорается при подаче
питания на консоль.
3 МАСТЕР ФЕЙДЕРЫ
МАСТЕР ФЕЙДЕРЫ устанавливают
окончательный уровень выходных сигналов MIX.
Для каждого выхода имеются отдельные
фейдеры. При правильной установке входного
усиления GAIN, они должны находиться в
положении, близком к отметке `0'. Это
обеспечивает максимальный ход фейдеров для
более плавной регулировки
.
4 ВЫХОДЫ МИКСА (MIX OUTPUTS),
РАЗРЫВЫ (INSERTS) и ВЫХОД МОНО (MONO
OUTPUT)
ЛЕВЫЙ и ПРАВЫЙ выходы Микса подаются с
разъемов XLR как симметричные сигналы. Точки
РАЗРЫВА Микса выполнены на 3-полюсном
стереоджеке 1/4" и являются несимметричными.
ВЫХОД МОНО подает монофоническую сумму
левого и правого сигналов микса на 3-полюсный
стереоджек 1/4", выход несимметричен.
5 ИНДИКАТОРНЫЕ ИЗМЕРИТЕЛИ
Трехцветный ИНДИКАТОРНЫЙ ИЗМЕРИТЕЛЬ
пикового уровня обычно отображает уровень
ЛЕВОГО и ПРАВОГО выходов Микса,
обеспечивая постоянное предупреждение о
появлении чрезмерных пиков в уровне сигнала,
которые могут вызвать перегрузку. Примите
меры к тому, чтобы уровень сигнала находился в
желтой секции пиковых уровней для
обеспечения оптимальной характеристики.
Так же, при слишком низком уровне выходного
сигнала и его
слабой регистрации на всех
измерителях, уровень фоновых шумов может
стать значительным. Следите за установкой
уровня входных сигналов для получения
оптимальных характеристик.
При нажатии на любой переключатель PFL
индикатор переключается на отображение
выбранного сигнала PFL на двух измерителях, в
монофоническом режиме; также загорается
светодиодный индикатор PFL ACTIVE.
6 ВЫХОДЫ ЗАПИСИ (RECORD OUTPUTS)
Два выхода на разъемах RCA передают
копию
сигналов MIX L и MIX R. Они позволяют
использовать записывающее устройство,
например DAT плеер, Minidisc и
др.
