Soundcraft EFX8 [18/44] Стереофонические входные каналы
![Soundcraft EFX8 [18/44] Стереофонические входные каналы](/views2/1011469/page18/bg12.png)

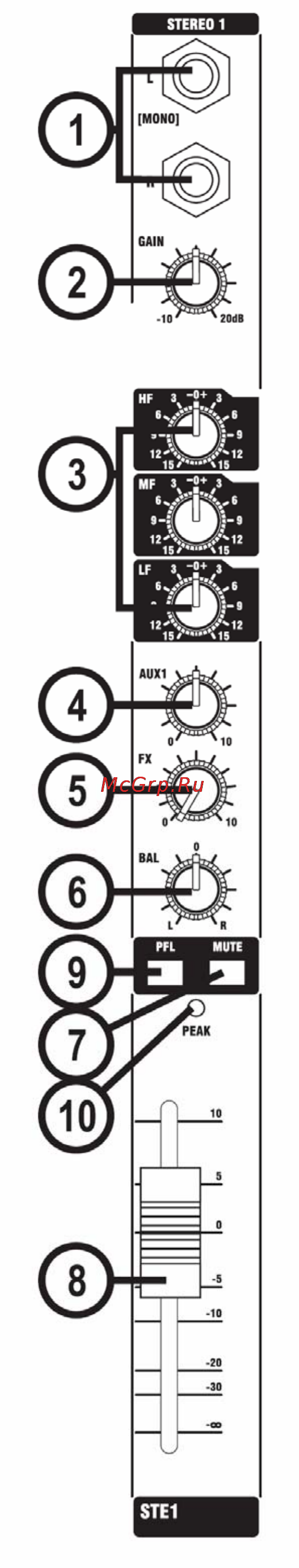

СТЕРЕОФОНИЧЕСКИЕ ВХОДНЫЕ КАНАЛЫ
1 СТЕРЕОФОНИЧЕСКИЕ ВХОДЫ (INPUTS STEREO) 1/2
Подключается 3-х полюсной стереоджек 1/4" (TRS). Используйте эти входы
для подключения клавишных инструментов, драм машин, синтезаторов,
кассетных устройств или устройств обработки сигнала.
Входы являются СИММЕТРИЧНЫМИ для низкого шума и поддерживают
высокое качество сигнала от профессионального оборудования. Однако
вы можете использовать НЕСИММЕТРИЧНЫЕ источники, выполнив
разводку джеков, как показано в разделе "
Подключение" выше, хотя при
этом необходимо делать длину кабелей как можно короче.
Монографические источники могут быть подключены только к левому
джеку.
2 ЧУВСТИТЕЛЬНОСТЬ (GAIN)
Данный регулятор устанавливает уровень сигнала канала.
3 ЭКВАЛАЙЗЕР
HF EQ (Высокочастотный эквалайзер)
Поверните ручку направо для подъема высоких частот выше и добавления
четкости перкуссии драм машин, синтезаторов и
электронных
инструментов. Поверните ручку налево для обрезания этих частот и
уменьшения свиста или чрезмерного уровня ВЧ. Установите ручку в
центральную позицию, если регулировка не требуется. Регулятор имеет
полочную АЧХ, дающую 15дБ подъема или завала на частоте 12кГц.
MF EQ (Среднечастотный эквалайзер)
Поверните ручку направо для подъема средних частот, и налево
для их
обрезания. Частота немодулированных сигналов среднечастотного
эквалайзера - 720Гц
LF EQ (Низкочастотный эквалайзер)
Поверните ручку направо для подъема низких (басовых)частот и
добавления дополнительной энергии синтезаторам, гитарам и ударным.
Поверните налево для уменьшения шума, гулкости или улучшения
нечеткого звука. Установите ручку в центральную позицию, если
регулировка не требуется. Регулятор имеет полочную
АЧХ, дающую 15дБ
подъема или завала на частоте 60 Гц.
4 ПОСЫЛ AUX1 (AUX 1 SEND)
Используется для установки отдельного микса для FOLDBACK или записи,
а комбинация каждого Aux Send смикширована на соответствующем Aux1
Output. Для записи удобно выполнять плавный подъем уровня сигнала
вверх или вниз с помощью фейдера (так называемый POST-FADE - пост-
фейдерный сигнал), а при подаче сигнала на Foldback или Monitor
важно,
чтобы посыл был независим от фейдера (так называемый PRE-FADE -
пре-феейдерный сигнал).
AUX 1 SEND может переключаться между режимами пре и постфейдера
(смотрите описание мастер секции на стр. 20-21). На потенциометры
посыла подается монифоническая сумма левого и правого сигналов.
5 ПОСЫЛ FX (FX SEND)
Регулятор устанавливает уровень пост-фейдерного сигнала, посылаемого
на шину FX; отсюда он перенаправляется к
процессору FX.
18
