15

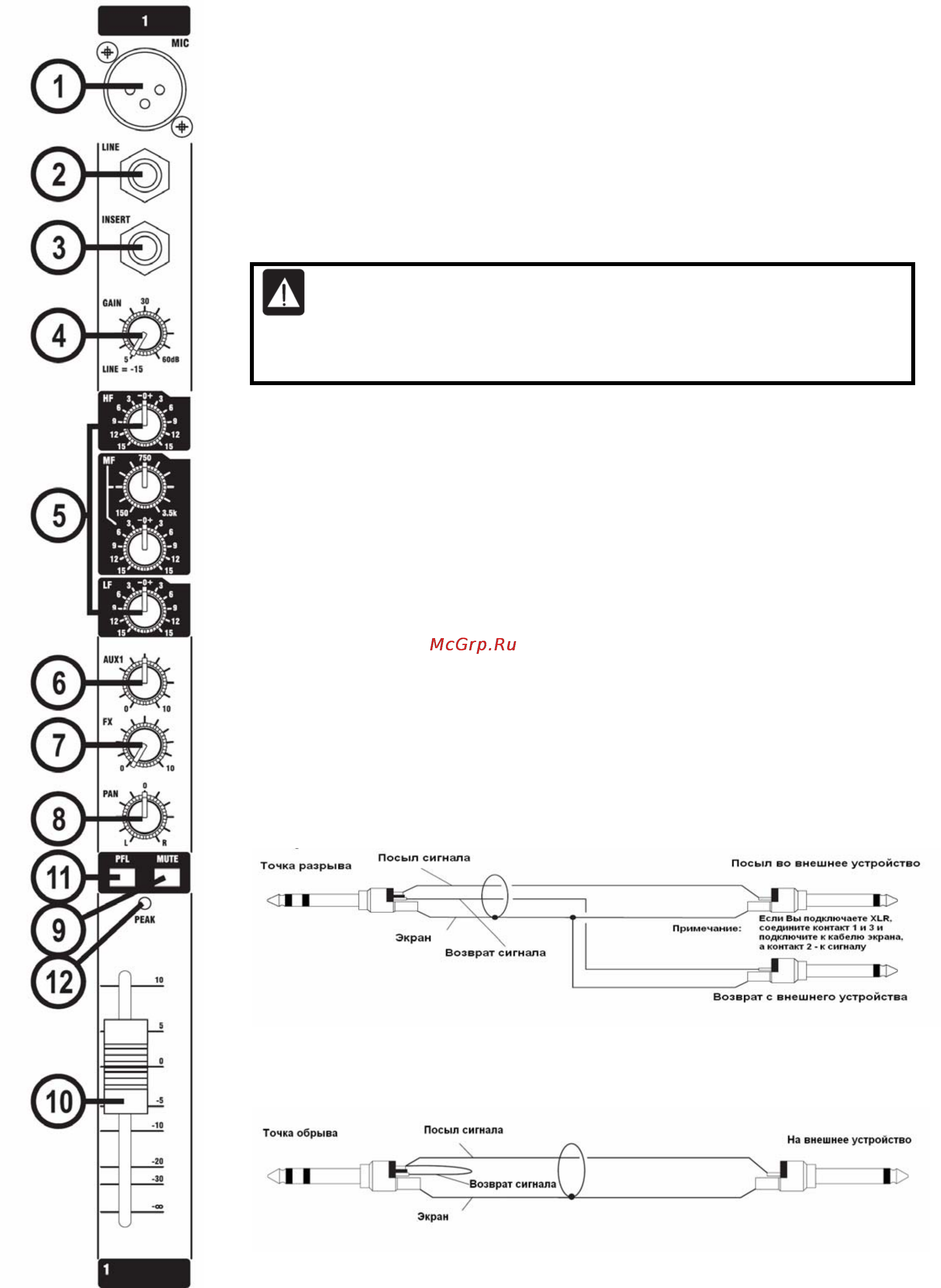

МОНОФОНИЧЕСКИЙ ВХОДНОЙ КАНАЛ
1 Mic Input (микрофонный вход)
К микрофонному входу подключаются разъемы, организованные на контактах
типа XLR. Этот вход сконструирован для работы с широким диапазоном
СИММЕТРИЧНЫХ и НЕСИММЕТРИЧНЫХ сигналов. Лучше всего использовать
НИЗКОИМПЕДАНСНЫЕ профессиональные динамические, конденсаторные или
ленточные микрофоны. Также можно использовать недорогие
НИЗКОИМПЕДАНСНЫЕ микрофоны, но уровень фоновых шумов будет выше.
При включении ФАНТОМНОГО ПИТАНИЯ (переключатель расположен в
верхней правой части микшера), на разъем подается соответствующее
напряжение питания, необходимое для работы профессиональных
конденсаторных микрофонов.
Конденсерные микрофоны должны быть подключены ТОЛЬКО +48В
перед включением, и ТОЛЬКО +48В должно быть при включении или
выключении, когда все фейдеры выхода находятся в положении DOWN
(ВНИЗ), чтобы избежать повреждения микшера или внешних приборов.
БУДЬТЕ ВНИМАТЕЛЬНЫ при использовании несимметричных источников.
Наличие напряжения фантомного питания на контактах 2 и 3 разъема XLR
может привести к их повреждению.
При использовании линейного входа LINE отключите все микрофоны. Уровень
входного сигнала устанавливается с помощью ручки GAIN.
2 Line Input (Линейный вход)
Подключается 3-полюсной стереоджек ¼" (TRS). Используйте этот вход для
источников сигнала, отличных от микрофонных, например клавишных
инструментов
, драм машин, синтезаторов, кассетных устройств или DI гитар.
Вход является СИММЕТРИЧНЫМ для низкого уровня шума и дает
высококачественный сигнал от профессионального оборудования. Тем не менее
можно использовать НЕСИММЕТРИЧНЫЕ ИСТОЧНИКИ, выполнив разводку
джеков так, как показано ниже, хотя при этом необходимо делать длину кабелей
как можно короче. При использовании этого разъема необходимо
отключить все
сигналы с MIC входа. Уровень входного сигнала установите с помощью ручки
GAIN.
3 Точка разрыва (Insert Point)
Несимметричная, пре-EQ точка разрыва представляет собой разрыв в
траектории сигнала канала, который позволяет добавить в траекторию сигнала
лимитеры, компрессоры, специальные EQ или другие устройства обработки
сигнала. Разрыв (Insert) – это 3-полярный ¼"джек, который обычно обходится.
При подключении джека,
траектория сигнала разрывается как раз перед секцией
EQ.
При необходимости Посыл может быть отведен в качестве альтернативного
префейдерного, пре-EQ прямого выхода, с помощью провода с закороченными
наконечником и кольцом, что позволяет не прерывать траекторию сигнала
(смотрите ниже).
4. Чувствительность (Gain)
Эта ручка устанавливает количество сигнала источника, посылаемого на
оставшуюся часть микшера. Слишком высокое усиление приведет к перегрузке
канала и следовательно к искажению сигнала. Слишком низкое усиление
