Dell XPS 8700-9422 [15/90] Последовательность действий
![Dell XPS 8700-9422 [15/90] Последовательность действий](/views2/1114774/page15/bgf.png)
Снятие крышки компьютера
| 15
Снятие крышки компьютера
ОСТОРОЖНО:
Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см.
на веб+странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.

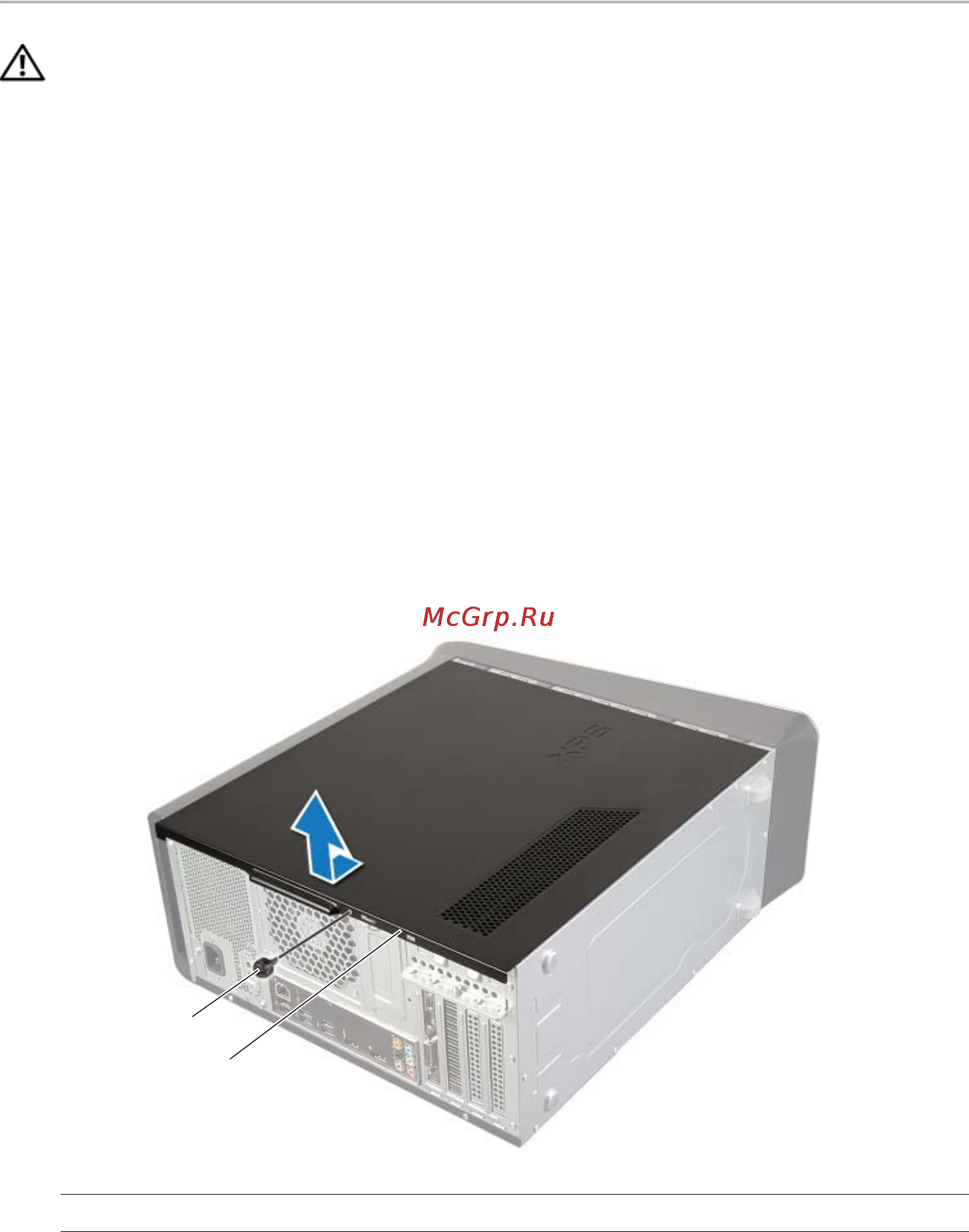

Последовательность действий
1
Положите компьютер на бок, чтобы крышка его корпуса была обращена вверх.
2
Выверните винт с накатанной головкой, которым крышка корпуса компьютера крепится
к шасси, при необходимости используя отвертку.
3
Высвободите крышку корпуса компьютера, отведя ее в сторону от передней
части компьютера.
4
Снимите крышку с компьютера и отложите ее в безопасное место.
1
винт с накатанной головкой
2
крышка корпуса компьютера
1
2
