Извлечение модуля (или модулей) памяти
| 17
Извлечение модуля (или модулей) памяти
ОСТОРОЖНО:
Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см.
на веб+странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
1
Откройте корпус компьютера. См. раздел «Снятие крышки компьютера» на стр. 15.
2
Извлеките плату графического адаптера. См. раздел «Извлечение видеокарты»
на стр. 26.
Последовательность действий
ОСТОРОЖНО:
Модули памяти во время обычной работы могут нагреваться.
Не прикасайтесь к модулям памяти, пока они не остынут.

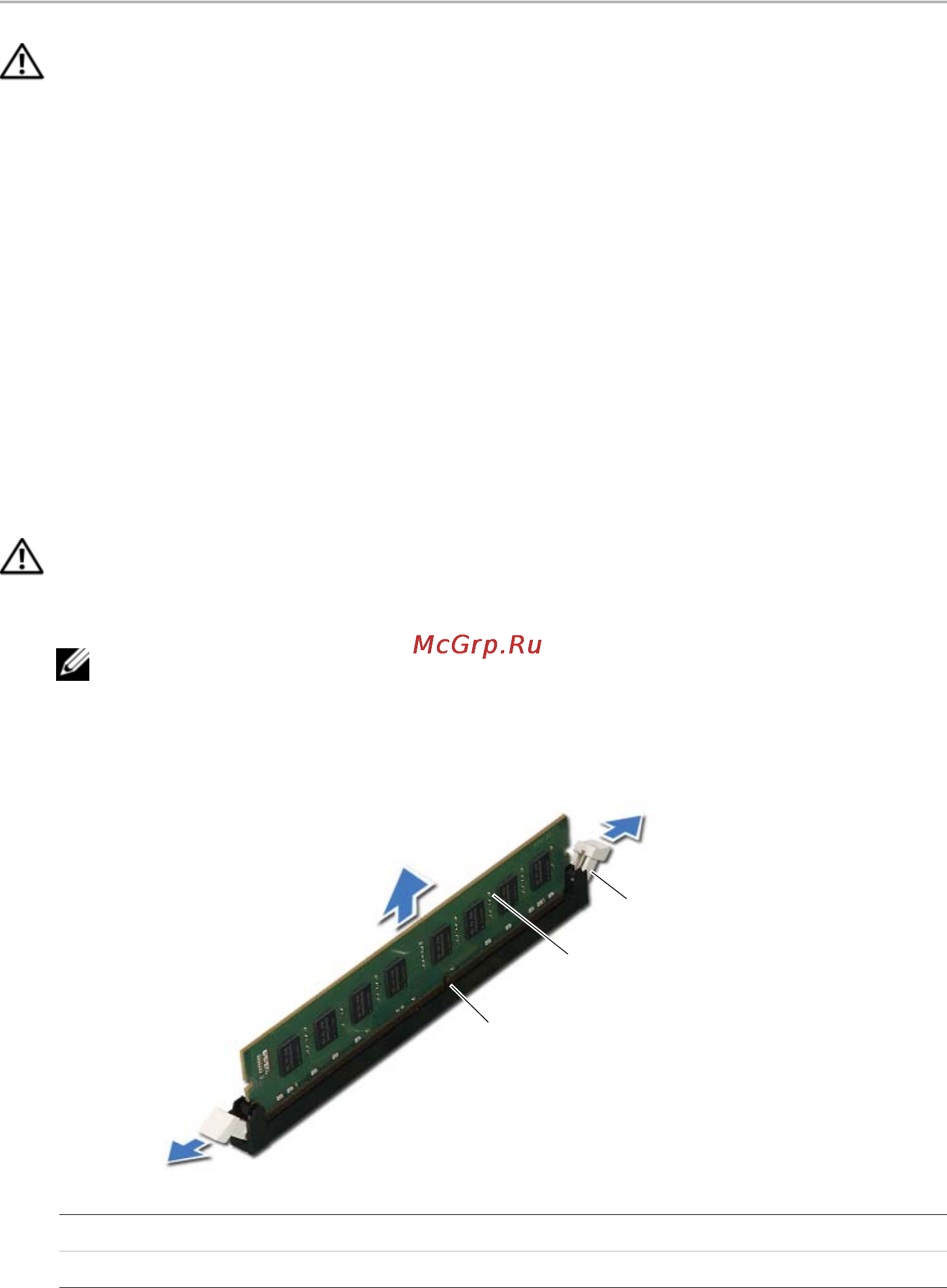

1
Отожмите защелки на концах разъема для модулей памяти.
ПРИМЕЧАНИЕ.
Если модуль памяти снимается с трудом, осторожно двигайте его
вперед и назад, чтобы извлечь из разъема.
2
Возьмитесь за модуль памяти и потяните его вверх.
1
р
азъем модуля памяти
2
модуль памяти
3
Защелки (2)
1
2
3
