10 | О мониторе

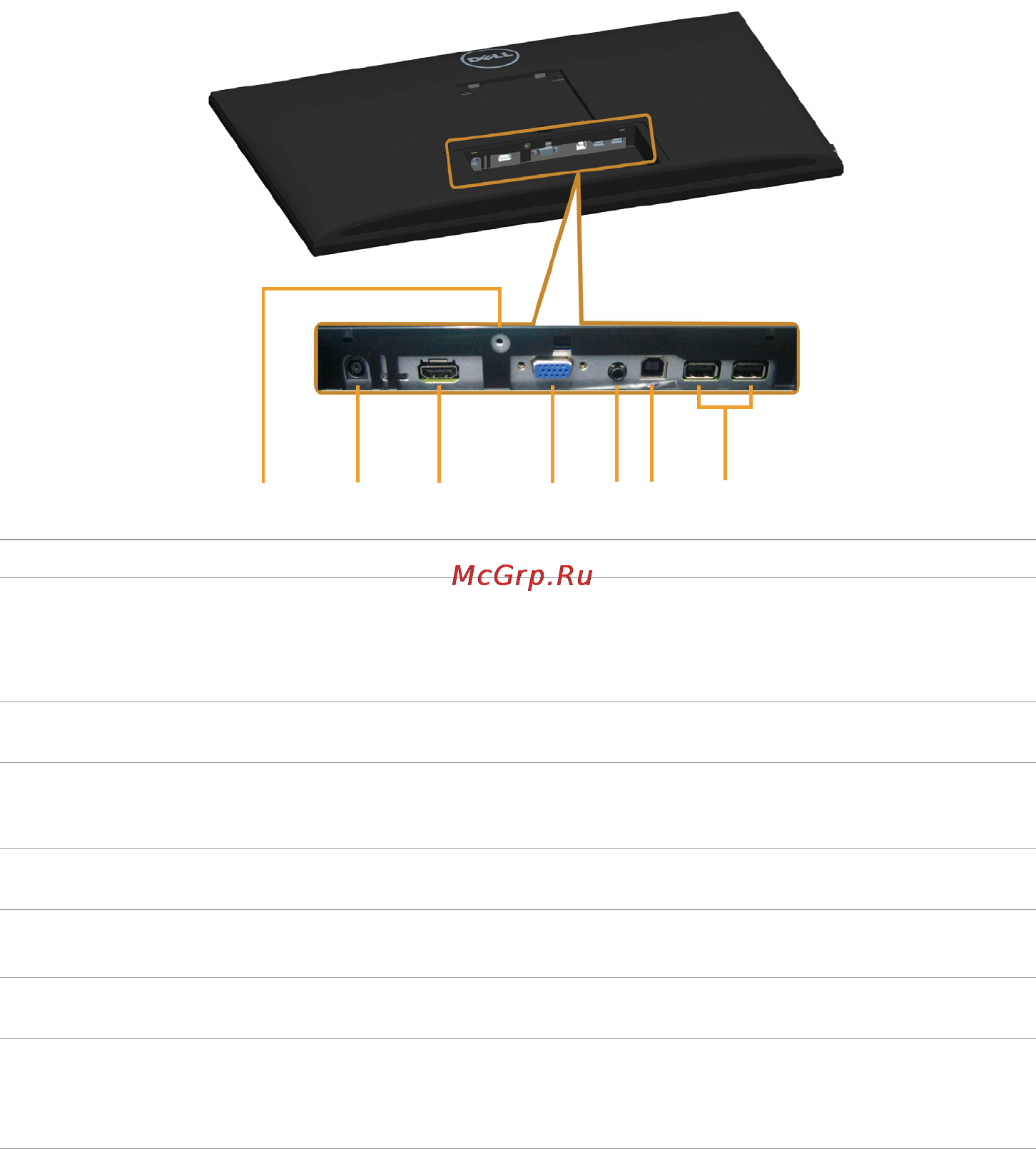

Вид снизу
Наклейка Описание Использование
1 Фиксатор
подставки
Блокирование кнопки извлечения подставки и
блокирование подставки с помощью винта M3
x 10 mm с головкой под шлиц (Винт не входит в
комплект поставки).
2
Порт для адаптера
источника питания
Подключите адаптер источника питания.
3
Порт HDMI (MHL) Подключите компьютер с помощью HDMI-кабеля или
MHL-устройства с помощью MHL-кабеля (поставляется
отдельно)
4
Порт VGA Подключите компьютер с помощью VGA-кабеля
(поставляется отдельно).
5
Порт входного
аудиосигнала
Подключите к своему разъему аудиовыхода на
компьютере (поставляется отдельно).
6
Восходящий порт
USB
Подключите монитор к компьютеру с помощью USB-
кабеля, чтобы задействовать USB-порты на мониторе.
7
Нисходящие порты
USB (2)
Подключите USB-устройства.
ПРИМЕЧАНИЕ. Необходимо соединить монитор и
компьютер входным USB-кабелем, чтобы использовать
эти порты.
2 3 4
5 6
7
1
