О мониторе | 9

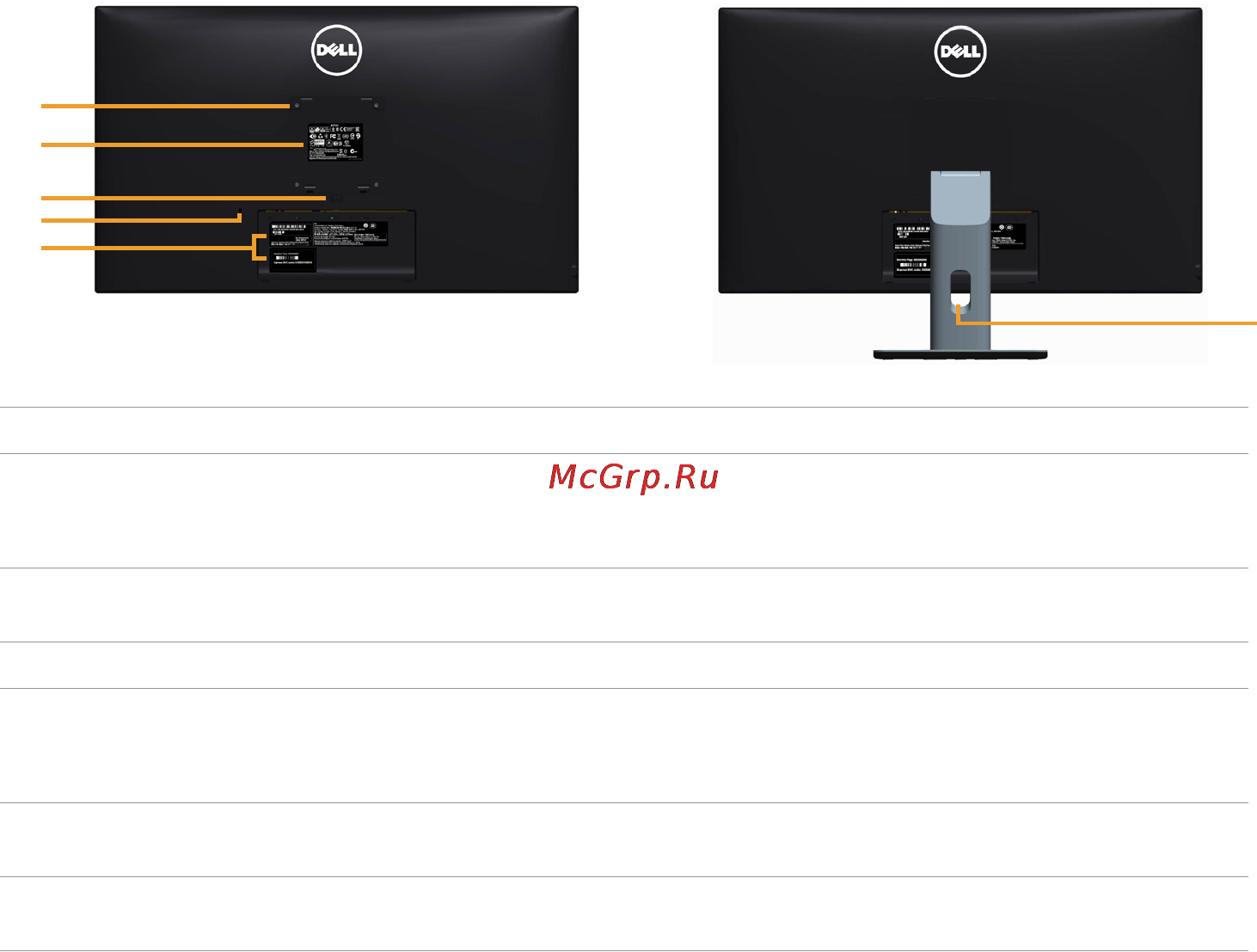

Вид сзади
Наклейка Описание Использование
1 Монтажные отверстия VESA
(100 x 100 мм – под крышкой)
Установка монитора на стене с
использованием монтажного комплекта
VESA (100 x 100 мм).
2
Табличка с нормативно-
правовыми данными
Указаны разрешения контролирующего
органа.
3 Кнопка для снятия подставки Снятие подставки с монитора.
4 Отверстие для блокировки в
целях безопасности
Для защиты монитора в отверстие
вставляется защитный трос.(продается
отдельно)
5
Штрих-код, серийный номер и
табличка с сервисным кодом
Чтобы обратиться в Dell за технической
помощью, см. эту табличку.
6
Отверстие для укладки кабелей Можно расположить кабели, пропустив их
через это отверстие.
1
2
3
4
5
6
